16-канальный 12-битная ШИМ привод щит IC TLC5940 для Arduino, Новинка

Описание

Описание:

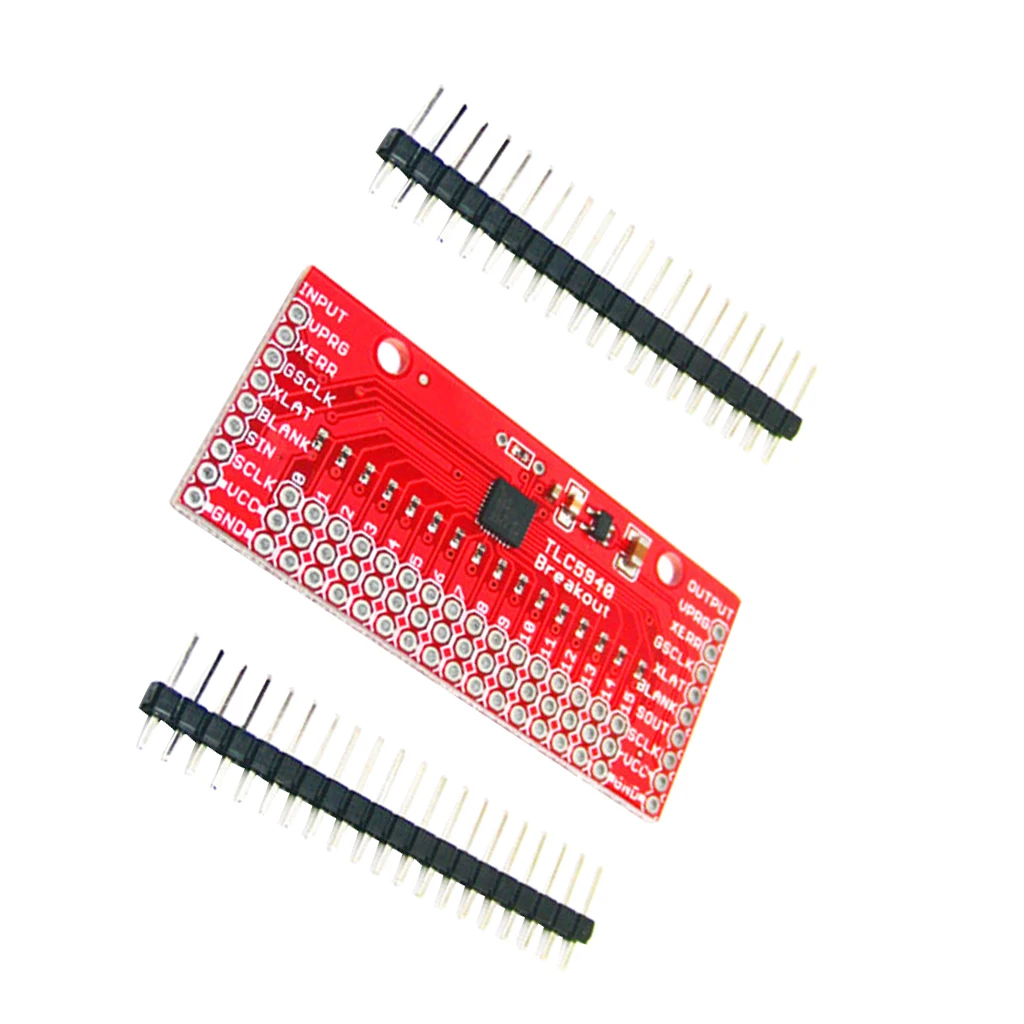

TLC5940 блок 16 канал ПВМ с 12 битным управлением рабочего цикла (0-4095), 6 битным ограничением тока (0-63), и Дейзи цепной последовательный интерфейс.

Эта коммутационная плата-хороший способ в полной мере использовать эту полезную ИС.

Все 16 PWM каналов разбиваются на стандартные 0,1 "разъемы, которые работают рядом с удобным напряжением и заземлением.

Кроме того, поскольку TLC5940 может быть закован ромашками, прорыв предназначен для поддержки этой функции.

На левой стороне платы все последовательные входы разбиваются на 0,1 "заголовки и так же с выходом на правой стороне.

Параметры:

Используйте эту плату для увеличения количества PWM контактов, доступных вашему микроконтроллеру для таких приложений, как моно цвет, многоцветный или полноцветный светодиодный дисплей, светодиодный вывески, подсветка дисплея, сервопривод управления, или любой другой проект, где требуется большое количество ШИМ-водителей.

Размеры: прибл. 60x32x3,5 мм/2,36x1,26x0,14 дюйма

Посылка включает в себя:

1 шт. светодиодный драйвер

Примечание:

В то время как каждый 3-контактный PWM заголовок 0,1 "интервал, пространство между каждым заголовок чуть больше для того, чтобы вместить servo соединения.

Для того, чтобы сделать эту плату подходящей для использования с сервоприводами, на каждом выходе также были включены резисторы подтягивания 2,2 k.

Наконец, резистор 2,2 k на штифте Iref устанавливает выходной ток до 17,8 мА, но при необходимости для дополнительного резистора для увеличения тока предусмотрено параллельное Сквозное соединение.

Чтобы определить значение резистора, вам нужно для данного вывода проверить формулы, предоставленные на схеме.
