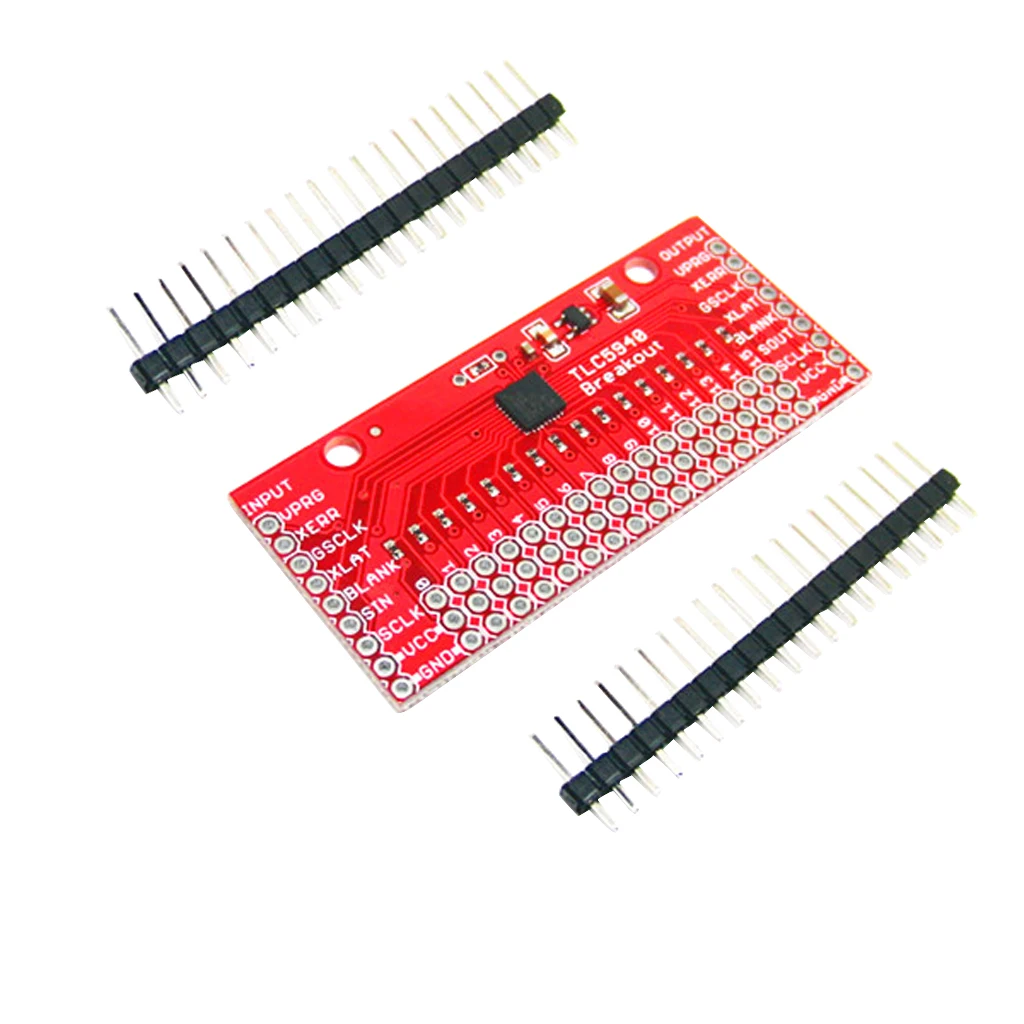

TLC5940 светодиодный драйвер платы 16 ШИМ каналов 60x32x3,5 мм

Описание

Описание:

-TLC5940-это 16 канал ПВМ с 12 битным контролем рабочего цикла (0-4095), 6 битным ограничением тока (0-63) и последовательным интерфейсом daisy chainable.

-Эта коммутационная плата является хорошим способом, чтобы в полной мере использовать эту полезную IC.

-Все 16 PWM каналов разбиваются до стандартных 0,1 "коннекторов, которые работают рядом с удобным напряжением и заземлением.

-Кроме того, потому что TLC5940 может быть закован ромашками, прорыв предназначен для поддержки этой функции.

-На левой стороне платы все последовательные входы разбиваются на 0,1 "заголовки и так же с выходом на правой стороне.

Параметры:

-Используйте эту плату для увеличения количества PWM контактов, доступных вашему микроконтроллеру для таких приложений, как моно цвет, многоцветный или полноцветный светодиодный дисплей, светодиодный вывески, подсветка дисплея, сервопривод или любой другой проект, где требуется большое количество ШИМ-драйверов.

-Размер: прибл. 60x32x3,5 мм/2,36x1,26x0,14 дюйма

Посылка включает в себя:

1 шт. светодиодный драйвер

Примечание:

В то время как каждый 3-контактный PWM заголовок 0,1 "интервал, пространство между каждым заголовок чуть больше для того, чтобы вместить servo соединения.

Для того, чтобы сделать эту плату подходящей для использования с сервоприводами, на каждом выходе также были включены резисторы подтягивания 2,2 k.

Наконец, резистор 2,2 k на штифте Iref устанавливает выходной ток до 17,8 мА, но при необходимости для дополнительного резистора для увеличения тока предусмотрено параллельное Сквозное соединение.

Чтобы определить значение резистора, вам нужно для данного вывода проверить формулы, предоставленные на схеме.
