Новейшая автомобильная система обнаружения слепых пятен BSD BSA BSM, микроволновая печь, помощник по контролю слепых пятен, безопасность вождения автомобиля

2. Технические параметры

Техническими условиями проекта

01 Напряжение тока: 12 В
02 Максимальная мощность: 5 Вт (макс.)
03 Рабочая температура:-40 ~ + 85
04 Температура хранения:-40 ~ + 85
05 Уровень водонепроницаемости: IP67K
06 Дальность обнаружения: боковое расстояние: 0,3 м-4 м; заднее боковое расстояние: 0,3 м-10 м.
07 точность диапазона обнаружения: ge96 %
08 диапазон будильника: 0,3 м-10 м
09 точность системы сигнализации: ge96%
10 метод сигнализации: метод 1 => светодиодный светильник включается.
Метод 2 => светодиодный звук вспышки и зуммера.
3. Предупредительные точки во время установки

1. Пожалуйста, подготовьте необходимый инструмент для разборки и защиты автомобиля окрашенной губкой или тканевой накладкой.
2. Если вы разбираете штекер, не нужно тянуть жгут проводов на месте, в противном случае, будет сломан жгут. Пожалуйста, подключите штекер, пока вы не будете практически одеты (вы можете услышать звук "кликдиг").
3. Жгут проводов должен быть прочно прикреплен к жгуту проводки автомобиля с помощью стяжки. Ни Дроп, ни ненормальный звук. Отрежьте излишки завязывающейся ленты.
4. Процедуры разборки и сборки, пожалуйста, строго следуйте нашим инструкциям по установке. Старайтесь не разбивать детали максимально тщательно. В чехол перерыва, пожалуйста, измените части немедленно.
4. Примечания по установке микроволнового датчика.

1. Микроволновый датчик (поверхность запуска сигнала) может проникать только через пластиковый бампер чехол.
2. Микроволновый датчик (поверхность запуска сигнала) спереди, не требует каких-либо металлических интервенций.
3. Не следует устанавливать СВЧ-датчик против флуоресцентной лампы.
5. Общая схема установки

6. Проводное соединение

Предупреждение: блок управления пробит в instll под приборной панелью со стороны водителя (левая палка автомобиля). Из-за длины провода светодиодный дисплей ограничен, при установке в правильный автомобиль, пожалуйста, установите левый/восемь светодиодный дисплей в обратном направлении.

(Если зеленый провод подключен, система не работает, если обратная упаковка. Подключение этого провода является дополнительным.)

1. Подключение провода питания

(1) Подключите черный провод от блока управления с отрицательной стороны транспортного средства или земли.

(2) Подключите красный провод от блока управления с источником питания автомобиля ACC 12 V

(3) Подключите желтый провод от блока управления с левым поворотом светильник 12 В.

(4) Подключите белый провод от блока управления с правым светильник 12 В.

2. Подключите удлинитель датчика с блоком управления, подключите датчик A & B к относящему разъему.

3. Подключение левого слепого пятна зеркало заднего вида светодиодный светильник провод с контрольной коробкой относительного терминала.

4. Подключение правого слепого пятна зеркало заднего вида светодиодный светильник провод с контрольной коробкой относительного терминала.

7. Способ установки

1. Сенсор установки

(1) слепые спортивные датчики должны быть вставлены на задней части транспортного средства от двух сторон внутренней арки пластикового бампера, высота установки в пределах 35-90 см.

(Рисунок 1)

(2) Кривая сторона микроволновых датчиков устанавливается в 10-15deg к параллельной линии кузова автомобиля. Найдите подходящее положение внутреннего бампера, датчики наклеек к нему.

Избегайте попадания под металл, задний светильник или парковочные датчики, так как микроволновая печь не проникает в эти материалы и влияет на расстояние обнаружения.

(Рисунок 2)

(3) Снимите задний пластиковый бампер, осторожно, чтобы не поцарапать поверхность краски, положите бампер на мягкую губку или тканевую подкладку.

(4) соответствующая Сторона наружной дуги, то есть Внутренняя Дуга бампера (Примечание: Внутренняя Дуга и внешняя дуга должны быть в одном и том же положении). Между областью датчик вставляется через ткань со спиртом и делает одну идентификацию.
(5) протрите поверхность датчика салфеткой спиртом, затем снимите с клеящим веществом 3м камерой заднего вида датчика увеличились. Паста с клеящим веществом 3м на поверхности датчика. (Диаграмма 3)
(6) удалить с клеящим веществом 3м датчика, вставьте датчик на маркировку внутренней дуги, нажмите плотно, имейте в виду решение провода терминала направление датчиков во время установки установите датчики Горизонтально с проводом в верхней или нижней части. (Диаграмма 4)
(7) Наконец, закрепите датчики miccowave 704 силиконовым клеем. Подключите провод датчиков к удлинителю датчика коробки управления. (Диаграмма 5)
(8) Повторите вышеуказанную процедуру для установки другого датчика.

2. Специальная установка слепого спортивного зеркала (пожалуйста, пропустите эту процедуру для универсального продукта)

(1) Снимите обшивку передней двери и зеркало заднего вида и Отсоедините разъем нагревателя зеркала.
(2) у входной двери-просто потяните светодиодный Удлинительный провод на зеркало заднего вида, затем подключите светодиодный Удлинительный провод разъема с светодиодный
Относительный разъем BSM зеркало заднего вида специального автомобиля.
(3) Подключите разъем нагревателя с зеркалом заднего вида BSM.
3. Универсальный светодиодный светильник (пожалуйста, пропустите эту процедуру для специального продукта)
Пожалуйста, вставьте светодиодный светильник в зеркало заднего вида один столб на головном положении, лучше всего видеть положение зеркала заднего вида одновременно. (схема 6)
4. Блок управления и летняя установка
Зуммер будет прикреплен к водителю места. Блок управления, установленный в пластиковой панели приборной панели основной кабины водителя. Следует избегать температуры, влаги, утечки.
8. Проверка после установки и восстановление деталей транспортного средства

1. Подтверждение состояния установки
(1) Перед включением проверьте, есть ли какие-либо отклонения в проводке и установке.
(2) специально проверьте на неправильное нажатие, растяжение, Застревание и т. Д.
2. Мощность восстановления
(1) заводите автомобиль, чтобы убедиться, что автомобиль работает правильно.
(2) Если возникают какие-либо отклонения, проверьте установку жгута проводов.
3. Функциональные испытания и восстановление деталей
(1) заводите автомобиль, перемещайте автомобиль около задней части датчика, чтобы увидеть, включен ли светодиодный, и левая и правая стороны должны быть протестированы.
(2) Включите оба ldquoLeft/right on lighttrdquo отдельно, при движении около авто, проверьте, когда светодиодный мигает и Произведите звуковой сигнал.
(3) функция теста прошла, затем восстановите те удаленные оригинальные запасные части для автомобиля и проверьте, все ли функции правильно.

10. Руководство пользователя

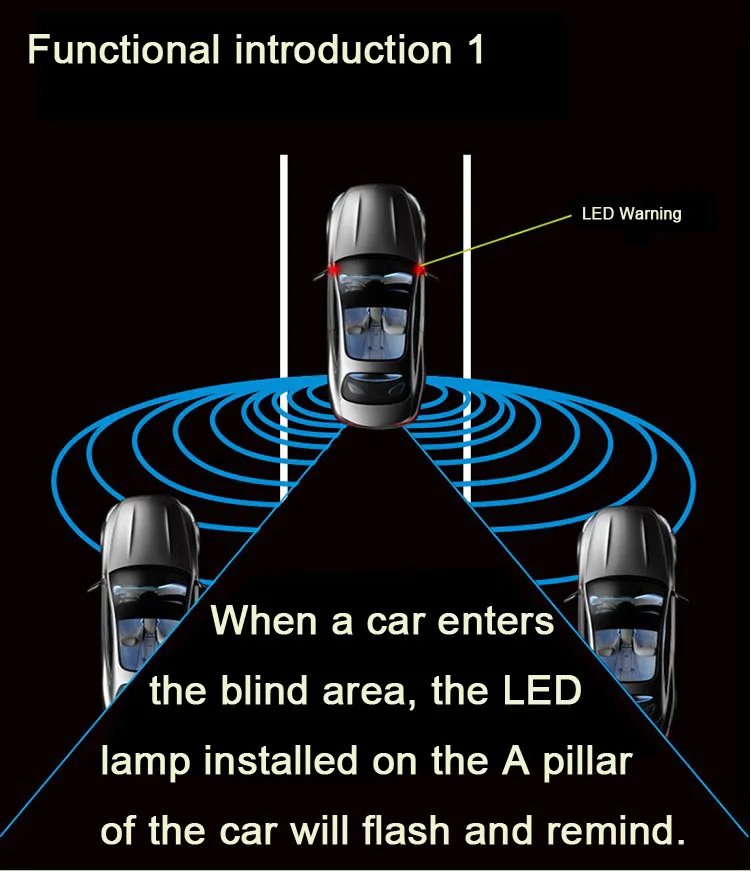

1. после включения автомобильного АКК светодиодный светильник s, установленный на левой и правой сторонах, будет одновременно светильник и выключаться через 1 секунду, что означает, что система работает. Система в рабочем состоянии немедленно,

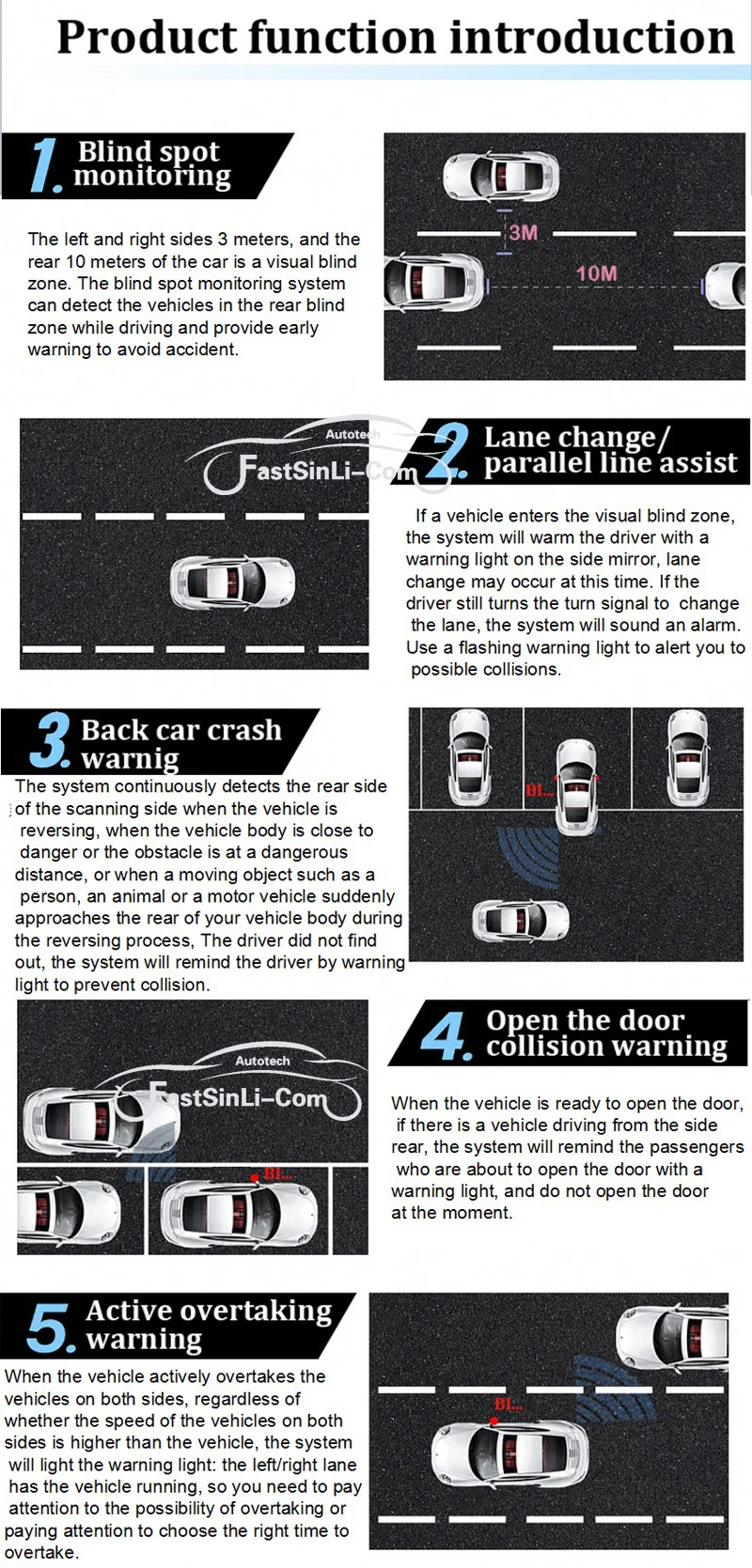

2. После того, как система в рабочем состоянии, она распознает области (покрывают обе стороны подъездной дорожки, длина направления составляет около 10 метров) задние стороны автомобиля. (Диаграмма 7)
3. При подвешивании заднего хода система переходит в режим предотвращения помех, система временно отключается, и система восстановила режим работы после выхода из заднего редуктора.
Проверьте левую/правую глухую область:
(1) в тех случаях, когда движущегося транспортного средства при обнаружении в левой/правая задняя слепой зоны, влево/вправо, боковой светодиодный светильник будет светильник или похода по магазинам.
(2) Если Вы выключите левый/правый мигалки в это время, то левый/правый светодиодный светильник мигает как напоминание.
В то же время, зуммер издает три последовательных сигнала тревоги.

Обратите внимание

Перед тем, как полоса перейдет на реальную полосу, обязательно проверьте окружение. Система используется только для того, чтобы помочь вам в обнаружении транспортных средств за полосой движения. Из-за некоторых ограничений в реальной рабочей среде, иногда автомобиль находится в прилегающей полосе, но система завязана. Однородные сигнальные огни не мерцают и не задерживают блики. Это не полностью зависит от этой системы, и компания не в случае каких-либо аварий.
4. В следующих случаях радиолокационный датчик не обнаруживает целевой объект.
-Автомобиль находится в слепой вид спорта за прилегающей полосой, но автомобиль не находится рядом.
-Автомобиль с обратным приближением.
-Прилегающая полоса движения автомобиля очень широкая, чем радиолокационный датчик.
-Автомобиль почти такой же скорости вместе с вашей подъездной дорожкой для более длительного времени водителя.
Транспортные средства на прилегающих улочках стараются пересечь их.
5. В следующих случаях система сигнализации не может быть активирована или может быть отложена.
-Если транспортное средство изменяется с двух полос на прилегающей полосе.
-При езде по крутым наклонам.
-Если вы проходите по углам холма или горной тропы.
-При небольшом смене радиуса (поверните на перекрестке).
-Если есть разница в высоте между полосой и прилегающей полосой.
6. Если ширина дороги узкая, то могут быть обнаружены двухполосные транспортные средства.
7. Этот сигнальный светильник системы может включаться, когда есть на дороге или на дороге стационарные предметы (дорожная защита, бетонная стена, туннель, зеленая зона и т. д.)
