Парковочная камера видео канал конвертер для автомобиля переключатель вид спереди сбоку заднего вида камера видео управление переключатель коробка изображения

Функция:

1. Автоматический Вид спереди:

При запуске двигателя система активирует контрольный аппарат и фронтальную камеру для проверки вида спереди в течение 8 секунд-затем выключит его.

2. Автоматический вид сзади:

Когда вы оттягиваете задним ходом, система включается монитором, как и камера заднего вида. Затем она переключается на передний вид видеокамеры за 15 секунд, затем останавливается.

3. Вид спереди всегда Активирует режим:

Нажмите переключатель управления для входа в передний режим.

В этом режиме система будет постоянно контролировать и активировать переднюю часть камеры.

Выйдите из режима, снова нажав переключатель управления.

Применение для следующих случаев:

Если на автомобиле есть дисплей (например, навигация на Android, зеркало заднего вида и т. д., необходимо декодировать заводской экран автомобиля, вам нужно добавить Автомобильный видео интерфейс, прежде чем вы сможете использовать его), он поставляется с камерой заднего хода нормально.

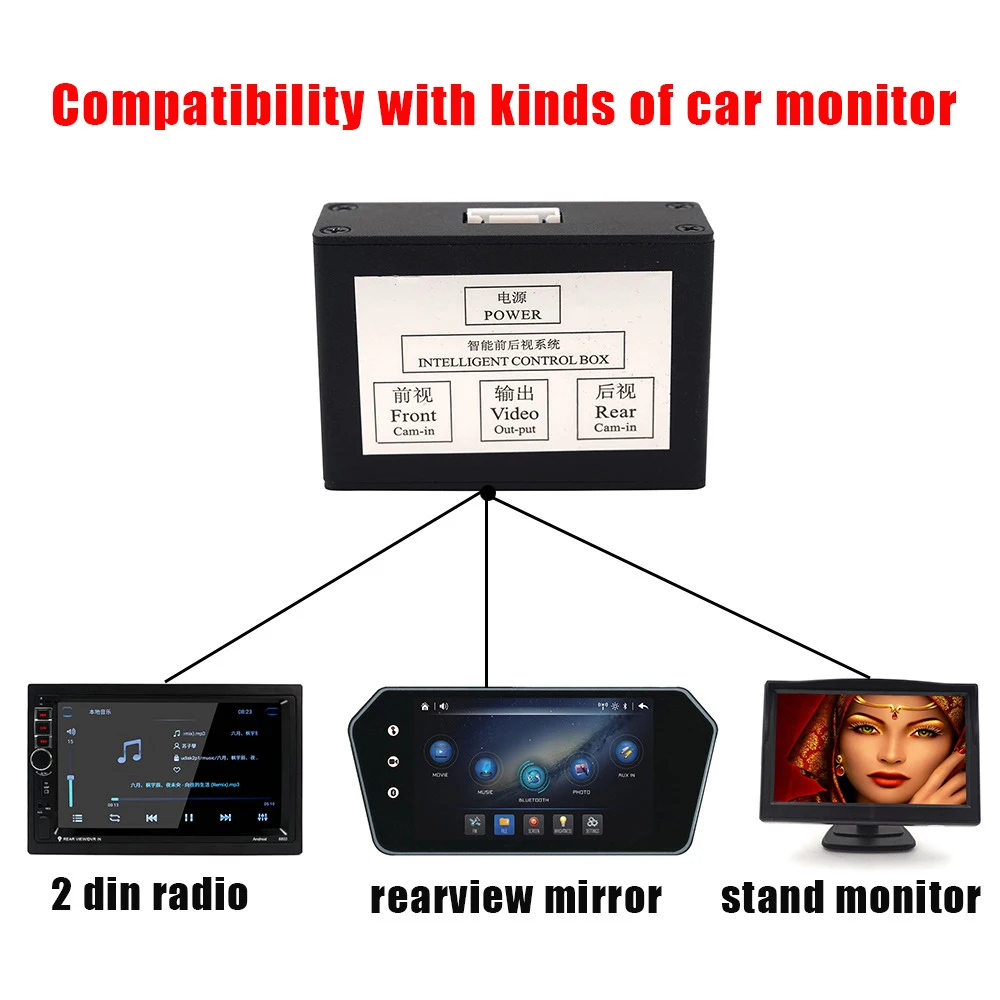

Наша система используется вместе с автомобильным монитором и камерой, обычный дисплей имеет только один входной сигнал камеры заднего хода, вы будете иметь дополнительный входной сигнал камеры Переднего Вида после добавления нашего переключателя, И это не повлияет на оригинальный дисплей.

Используемые сцены:

Когда наш блок переключателя подключен к фронтальной камере и камере заднего хода, монитор подключен.

1. когда автомобиль запускается: автоматически открывается камера перед автомобилем, на экране отображается видео фронтальной камеры, время отображения составляет 8 секунд, это удобно для водителя, чтобы увидеть, есть ли препятствия спереди, закрыть через 8 секунд

2. когда автомобиль задним ходом: автоматически открывается камера за автомобилем, на экране отображается экран камеры заднего хода, после того, как Реверсивный ход завершится, автоматически переключается на экран камеры Переднего Вида, показывает фронтальную камеру в течение 15 секунд.

3. Когда автомобиль движется на низкой скорости, нажмите кнопку, которая поставляется с переключателем для отображения Камеры Переднего Вида, нажмите кнопку снова, чтобы закрыть камеру Переднего Вида.

Speification:

Рабочее напряжение: 9-16 В

Рабочий ток: <10 мА

Рабочая температура:-10 °C-70 °C

Относительная влажность: ≤95%

Напряжение ток на выходе: DC12V

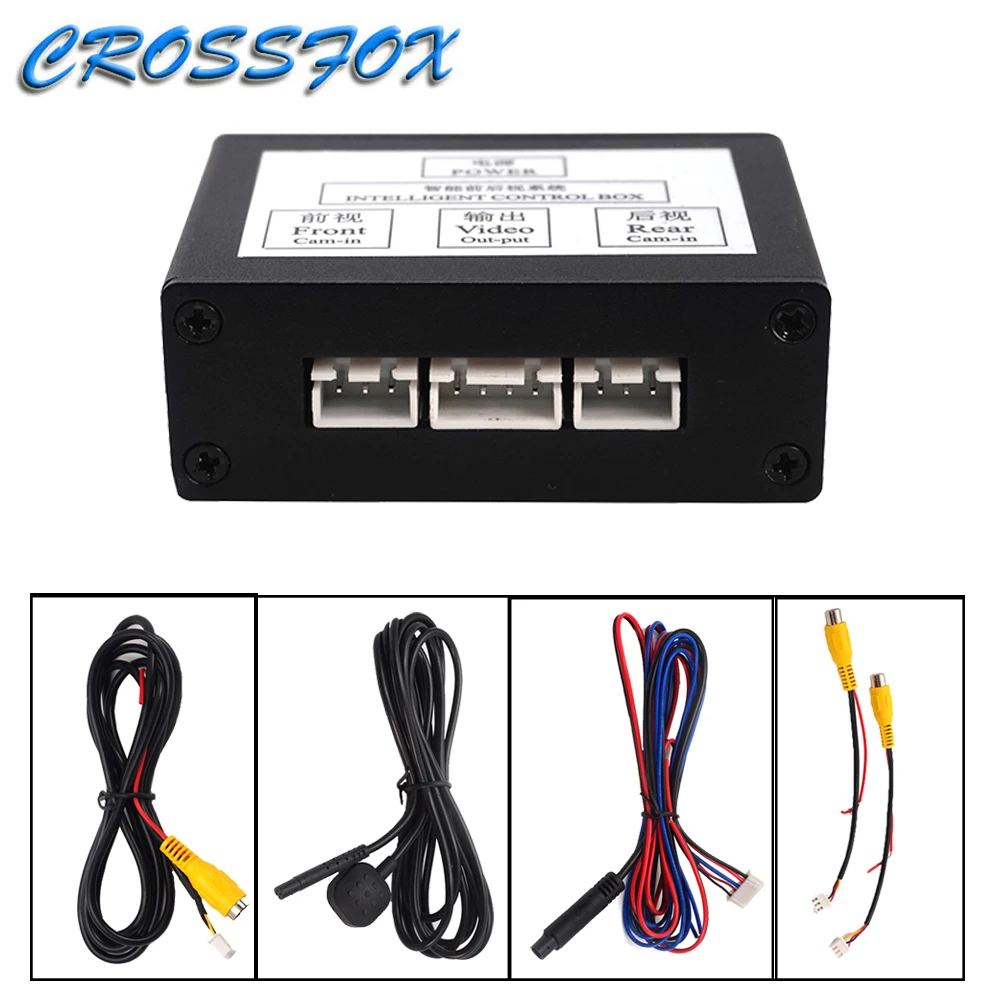

☆Красный провод:ACC источник питания DC12V положительный.

☆Черный провод: АКК питания отрицательный полюс, заземление.

☆Синяя линия: Лампа заднего хода DC12V положительная.

Один. Небольшая красная линия на боковой части видеовхода камеры подключена к положительной подаче питания камеры переднего и заднего вида (камера заднего вида, если у оригинального автомобиля, то не нужно подключать, что провод)

Две. Небольшая красная линия выходного порта подключена к проводу триггера дисплея. Если оригинальный дисплей триггер провод соединен с обратной стороны светильник, отключите его от обратный светильник, во-первых, и затем подключите этот маленький красный провод.
