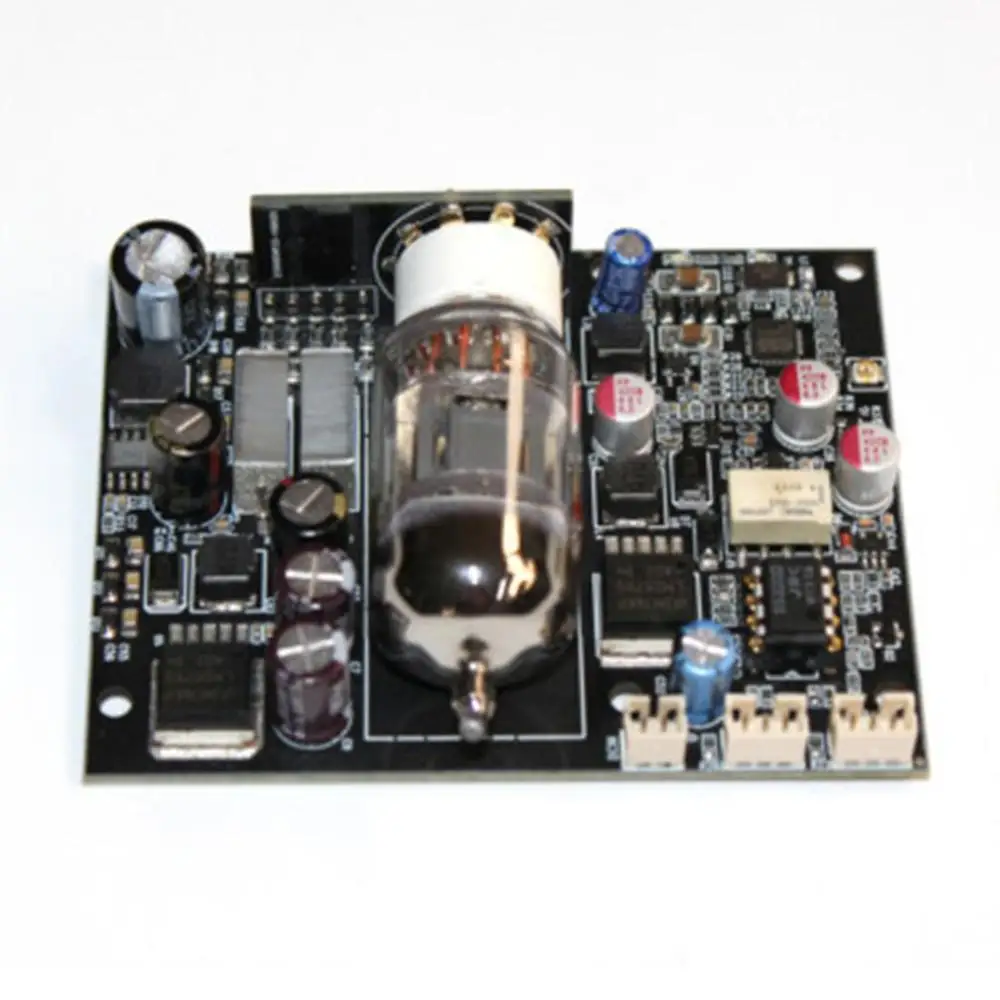

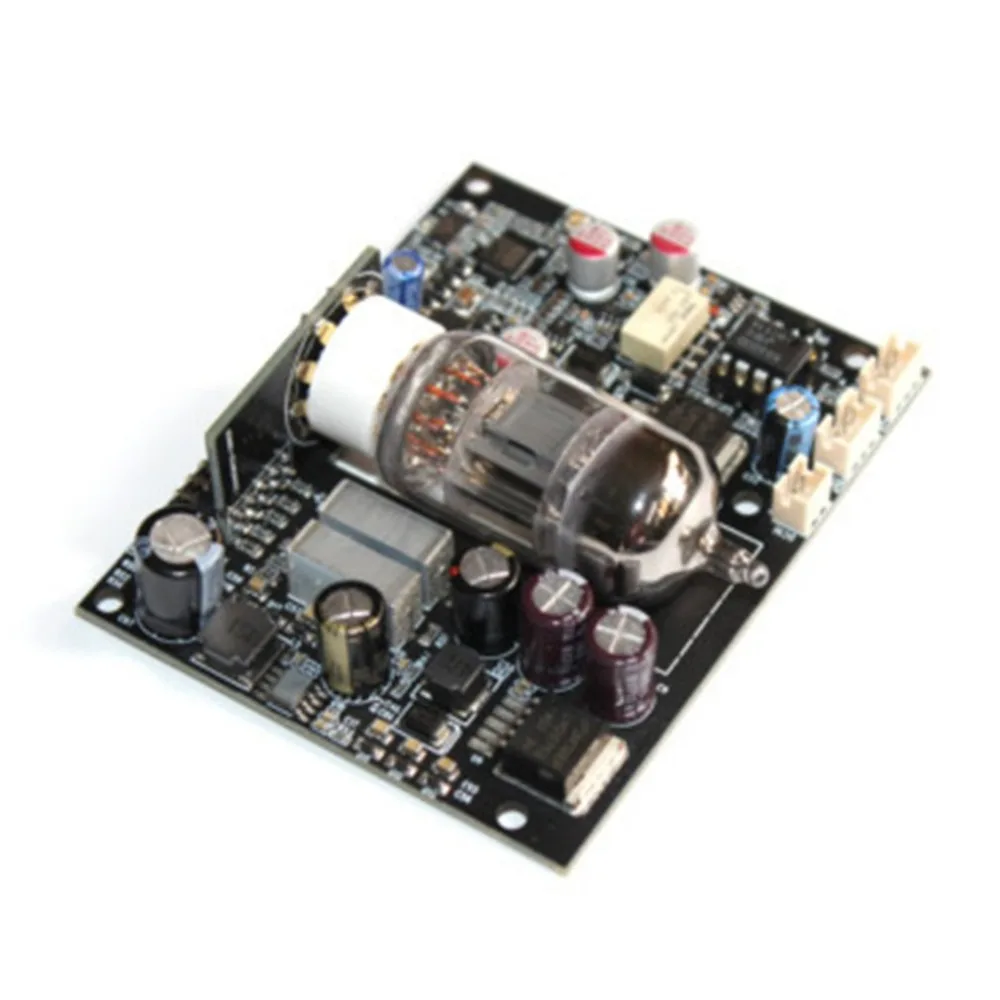

DYKB 12AU7 трубка CSR8675 BT 5,0 аудио приемник плата ES9018 декодер DAC 12s сигнал APTX AUX для 12 В 24 в автомобильный усилитель

Описание

Особенности:

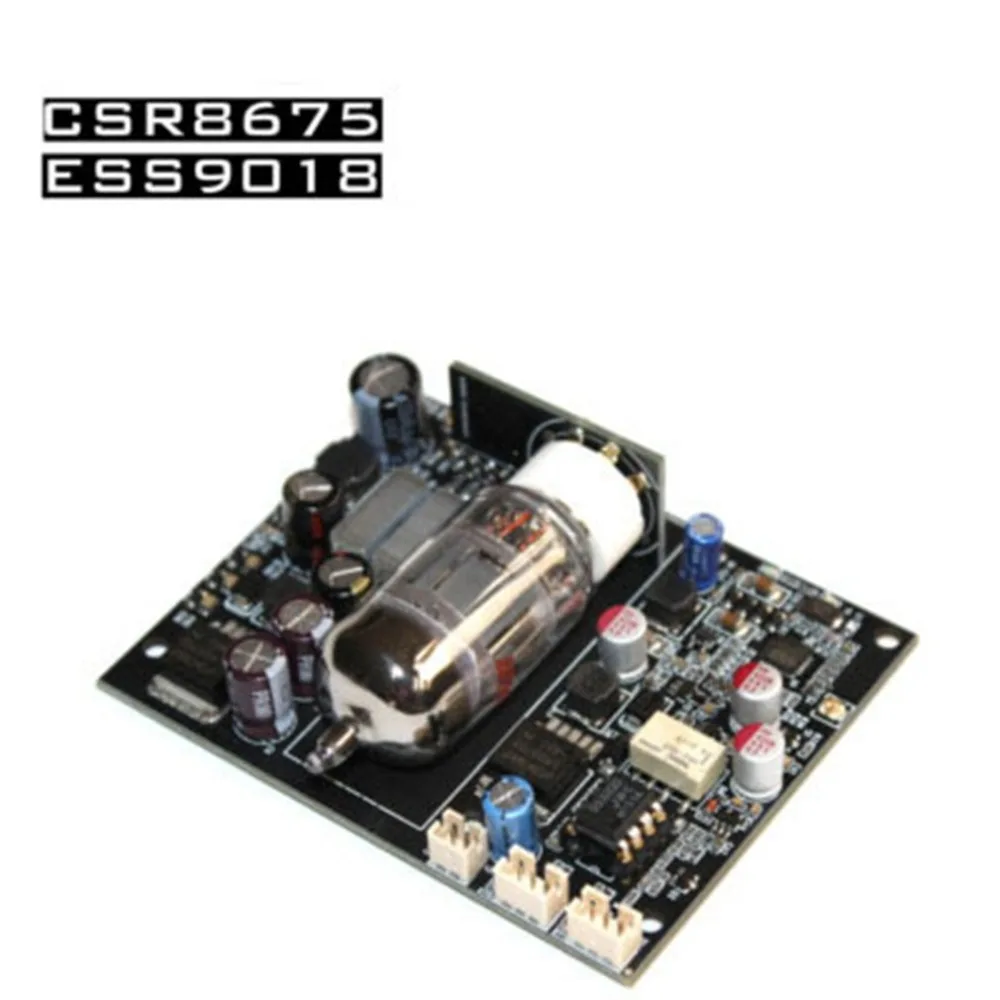

1. CSR8675 используется для приема цифрового аудио сигнала BT, и 12 s цифровой сигнал передается на чип ESS9018 для декодирования.

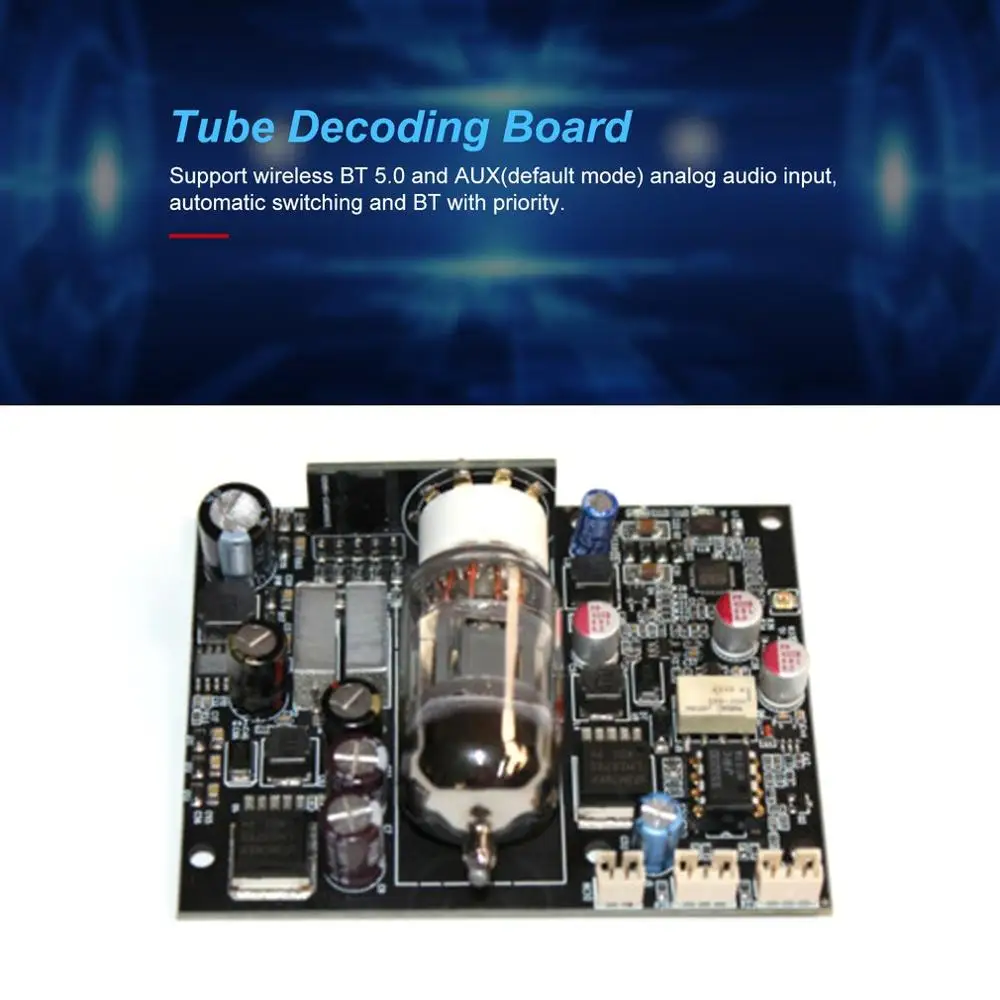

2. Поддержка беспроводного BT 5,0 и AUX (режим по умолчанию) аналогового аудиовхода, автоматического переключения и BT с приоритетом.

3. Поддержка протокола LDAC, поддержка частоты дискретизации до 24 бит/96 кГц, далеко за пределами 24 бит/48 кГц APTX-HD. Переключение без потерь с реле не повлияет на качество звука.

4. Постоянный ток один источник питания (AC/DC 12 V-32 V), многоуровневый, регулятор напряжения конструкция. Модуль BT, ЦАП чип, операционный усилитель чип питаются от независимое управление питанием чип, операционный усилитель с двойным (+/-) 13 V блок питания, 12AU7 трубка приведенный в действие 110 Высокое напряжение.

5. Классический NE5532 op amp с трубой PSVANE 12AU7, вилка-в op розетка усилителя и гнездо трубки, так что различные стили op amp s и трубки могут быть использованы.

Описание:

1. Выходной аналоговый звуковой сигнал фильтруется двойным операционным усилителем, а затем усиливается трубкой 12au7.

2. Сигнал AUX также усиливается трубкой, другими словами, он также может использоваться в качестве лампового предусилителя.

Технические характеристики:

Материал: металл

Цвет: черный

Рабочее напряжение: DC12-32V

Входной порт аудио: ≤ 2 Vrms, сопротивление: ≥ 10 кОм

Аудиовыход: ≤ 3 vrms, сопротивление: ≥ 10 кОм

BT Поддержка протокола передачи: LDAC aptx AAC SBC

Расстояние приема BT: 5-20 м

Как Применение:

1. Входной интерфейс постоянного тока, поддерживающих 12 V-32 V постоянного тока (AC запрещено). Красный (+ 12 В) положительный, а черный (GND) отрицательный.

2. Входной интерфейс AUX. Белый (INL)-левый канал, а черный (GND)-аудио-земля, красный (INR)-правый канал. Примечание: звук не может быть подключен по ошибке.

3. Аудио выходной интерфейс. Белый (L-OUT)-это левый канал, а черный (GND)-это аудио-земля, красный (R-OUT)-правый канал. Примечание: звук не может быть подключен по ошибке.

4. Подключите внешнюю антенну Bluetooth (2,4 г). Модуль должен добавить внешнюю антенну, если установлен в металлический чехол машины, в противном случае расстояние приема будет уменьшено.
