TPS5430 Импульсный регулируемый источник питания Одиночная мощность к положительным и отрицательным 5 в DC-DC модуль

Описание

1 модуль введение

TPS5430-это ШИМ-преобразователь с выходным током до 3 А (4А пик). Частота переключения 500 кГц. Фактическое значение наилучшей эффективности преобразования может достигать 95% (фактический тест не достигает этого состояния). Встроенный N значение сопротивления канала MOSFET составляет всего 110 МОМ. В комплект входит усилитель погрешности напряжения, обеспечивающий строгую точность регулирования напряжения в переходных условиях; схема блокировки пониженного напряжения гарантирует, что чип не начнет работать, когда входное напряжение ниже 5,5 В. Диапазон входного напряжения составляет 5,5 В ~ 36 в, а фактическое выходное напряжение может составлять 1,23 В (модуль по умолчанию соответствует выходному напряжению ± 5 В), С защитой от перегрузки по току и перегрева.
Основные характеристики модуля следующие:
(1) модуль осуществляет DC-DC функцию понижающего преобразования, одиночный вход питания, положительный и отрицательный выход мощности, спроектирован и изготовлен в соответствии с официальной таблицей данных. Размер модуля: 6,75 см × 4,5 см.
(2) Диапазон входного напряжения постоянного тока: 5,5 В ~ 30 в, выходное напряжение постоянного тока: ± 5 В, это для реализации функции преобразования одного источника питания положительного напряжения в положительное и отрицательное напряжение. Значение выходного напряжения может быть достигается заказчиком, заменяющим резистор самостоятельно. Формула расчета: R2 = R1 × 1,221/(Vout-1.221). После определения R1 и Vout можно получить R2. Например, R1 = 10 k, Vout = 5 V или-5 V, затем R2 = 3,24 k.
Входное напряжение в соответствии с официальной таблицей данных. Теорическое значение может достигать 36 В, но рекомендуется не превышать 30 в. Когда выходная нагрузка тяжелая, рекомендуемое входное напряжение больше 6 в.
(3) Максимальный выходной ток: 1А.
Выходной ток в соответствии с официальной таблицей данных. Теоретическое Значение может достигать 3А, но чип будет очень горячим и пульсация выходного напряжения увеличится. Поэтому, если мощность превышает 6 Вт, необходимо добавить теплоотвод к чипу TPS5430 для отвода тепла. В противном случае выходное напряжение будет нестабильным, Пульсация выходной мощности станет больше, и чип может сгореть. По умолчанию выходное напряжение модуля составляет ± 5 В. Рекомендуемый максимальный выходной ток 1А.
(4) Ультра-низкое выходное напряжение постоянного тока Пульсация: когда входное напряжение 12 В, когда выход без нагрузки, Пульсация выходного напряжения ± 5 В составляет менее 30 mVpp; когда выход подключен к нагрузке 10 Ом, Пульсация выходного напряжения + 5 В низкая при 50 mVpp, Пульсация выходного напряжения-5 в составляет менее 75 mvpp. Для конкретных эффектов см. Рисунок, приведенный в разделе "тест-эффект пульсации" ниже. По мере увеличения выходной мощности пульсация также увеличивается, и пульсация на отрицательном конце напряжения больше, чем пульсация на положительном конце напряжения.
(5) Ультра-Низкая скорость регулировки нагрузки: скорость регулировки выходной нагрузки составляет менее 5%.
(6) эффективность модуля: чем больше входное напряжение, тем ниже Выходная Эффективность блока питания; эффективность блока питания также уменьшится по мере уменьшения нагрузки; эффективность на отрицательном конце напряжения ниже, чем эффективность на положительном конце напряжения.
Например, в чехол с входным напряжением 12 В, когда выход подключен к нагрузке 10 Ом, эффективность терминала выходного напряжения + 5 В не менее 82%, и эффективность терминала выходного напряжения-5 в не менее 75%.

2 模块接口

模块各接口示意如图所示.

TPS5430 Импульсный регулируемый источник питания Одиночная мощность к положительным и отрицательным 5 в DC-DC модуль

模块接口示意图

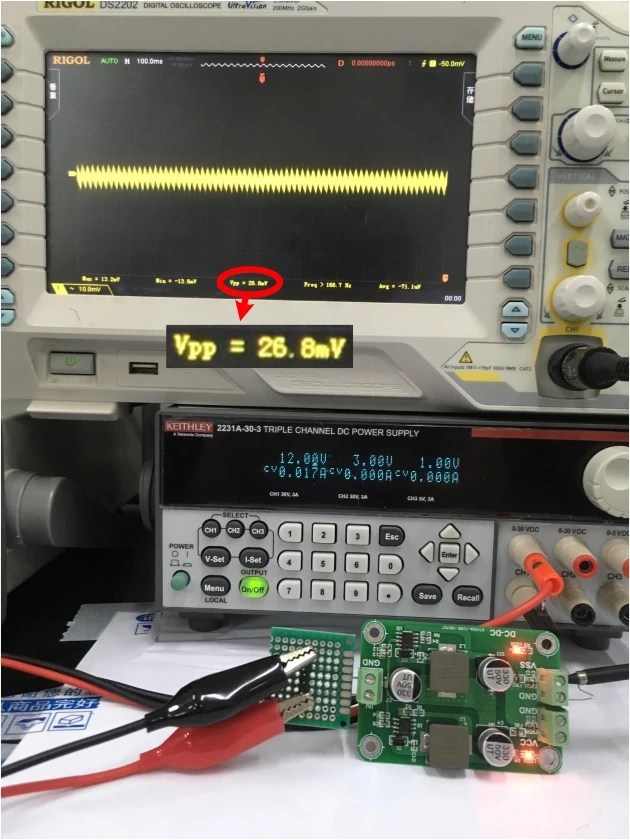

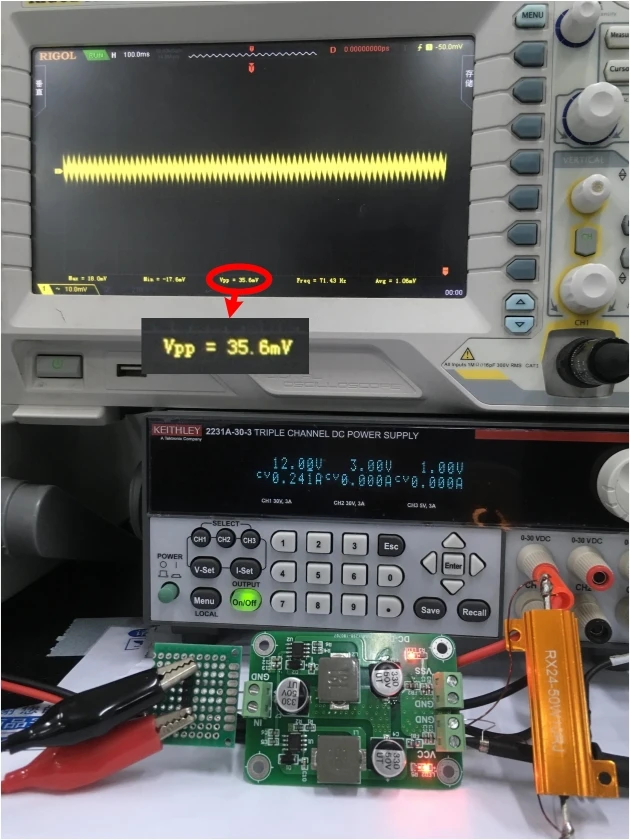

3 纹波测试效果
