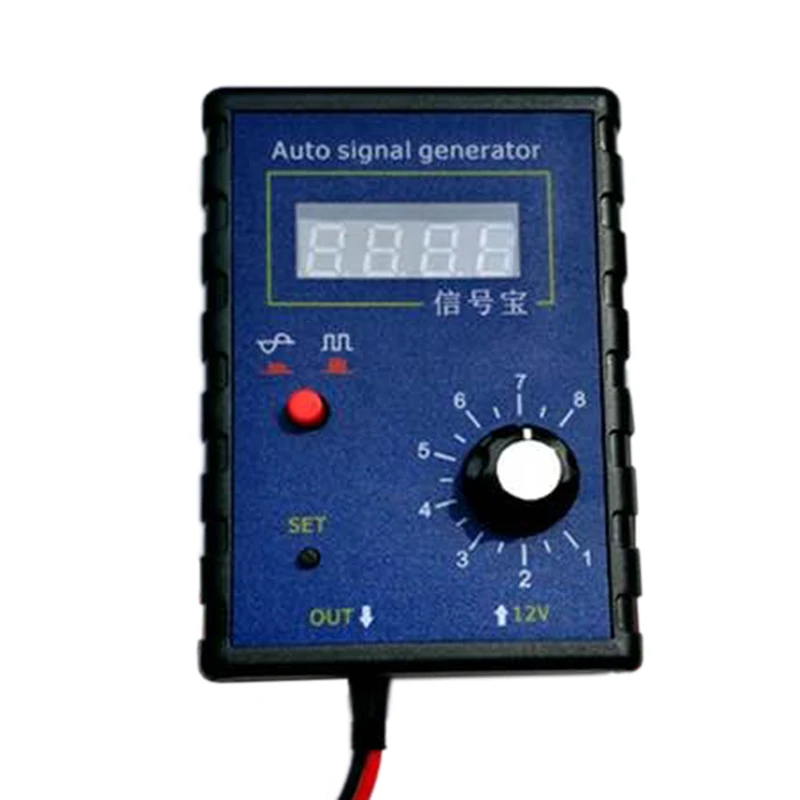

Портативный авто автомобиль генератор сигналов автомобиль зал Сенсор и угла поворота коленчатого вала Датчик, имитатор сигналов метр 2 Гц до 8 кГц

Портативный авто автомобиль генератор сигналов автомобиль зал Сенсор и угла поворота коленчатого вала Датчик, имитатор сигналов метр 2 Гц до 8 кГц

Тип переключения выходного сигнала: Красная Кнопка Функция: магнетоэлектрический сигнал и кнопка переключения сигнала холла. Нажмите кнопку вниз: он выдает магнитоэлектрический сигнал. Отпустите кнопку: он выдает сигнал холла. Для некоторых генераторов, при нажатии красной кнопки, он Выводит сигнал холла, кнопку релиза, выходы магнитно-электрического сигнала.
С помощью r можно использовать мультиметр для проверки типа выходного сигнала. Используйте мультиметр (измерение 20 в), чтобы проверить выход генератора сигнала, он выход составляет около 5,8 В, его выход-сигнал холла, если выход 0 В, Тип выходного сигнала-магнитоэлектрический сигнал.
О входном питании: рабочий источник питания этого генератора сигналов составляет 12 В постоянного тока, пользователь может использовать блок питания 12 В для аккумулятора автомобиля, или пользователь любой другой 12 В Регулируемый импульсный источник питания или AC/DC адаптер питания.
О выходе сигнала GND. Если использовать выходной сигнал холла, выходной сигнал GND и рабочий источник питания GND находятся в общей земле, если использовать 12 в рабочий источник питания от батареи автомобиля, пользователь должен только подключить выходной сигнал положительного провода.
Если использовать магнетоэлектрический выходной сигнал, выходной сигнал GND и рабочий источник питания GND не в общей земле, пользователь должен правильно подключить как выходной сигнал положительный провод, так и выходной сигнал отрицательный GND провод, таким образом, генератор сигналов может работать нормально.
Цвет: черный
Материал: АБС + электронные компоненты
Выходной сигнал датчика положения коленчатого вала: включая 9 типов пропущенных зубьев: 58 + 2,58 + 1,57 + 2,57 + 1,37 + 1,36 + 2,35 + 1,34 + 2,22 + + 1.
Один тип стандартного вывода 60 + 0 simulation.
Магнетоэлектрический сигнал или выходной сигнал холла. Выходная амплитуда/peake вольт равна входу питания, может быть скорректирована путем добавления потенциометра.
Используйте сигнал 60 + 0 для имитации сигнала датчика скорости транспортного средства.
Используйте сигнал 60 + 0 для управления одометром или тестовым одометром.
Датчик ABS, моделирование сигнала оптического датчика.
Выход параметры
Все типы сигнала были встроены внутри генератора сигналов, и может быть отображен в светодиодный экран для выбора справки, нет необходимости загружать программное обеспечение.
Один кнопочный переключатель между магнитоэлектрическим сигналом и сигналом холла, удобный в использовании.
9 диапазонов выбора частоты, Точный выход частоты.
01 относится к частотному диапазону 2 Гц-1 кГц.
02 относится к частотному диапазону 2 Гц-2 кГц.
03 относится к частотному диапазону 2 Гц-3 кГц.
04 относится к частотному диапазону 2 Гц-4 кГц.
05 относится к частотному диапазону 2 Гц-5 кГц.
06 относится к частотному диапазону 2 Гц-6 кГц.
07 относится к частотному диапазону 2 Гц-7 кГц.
08 относится к частотному диапазону 2 Гц-8 кГц.
09 относится к частотному диапазону 2-100 Гц.
Посылка в комплект входит:
1 х Автомобильный Генератор сигналов
1 x тест на клипсе
Руководство пользователя (1 шт.)
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
