12-24 В Трюмный насос переключатель сигнализации Водонепроницаемый Корабль палуба очистка панель управления для лодки Трюмные насосы ВКЛ./ВЫКЛ./вкл. Ключ переключатель

Описание

Описание продукта:
Наименование товара: Нижняя панель переключателя насоса
Модель: S4128
Материал: изогнутые пластмассы
Цвет: черный
Защита цепи: 20А сброс выключателя
Скорость передачи данных: DC12V 20A/24 V 10A
Глубина панели: 7,5 см
Размеры: 5,4*4,8*11,4 см
Размер установки: 10,3*4,3 см
Размер упаковки: 11,5*7*8,5 см
Вес нетто: 89 г
Водонепроницаемый класс: IP66
Underwriters Laboratories)
Посылка включает в себя:
Панель * 1
Винт * 4
Инструкции * 1

Установка инструкции по уходу за изделием
1. Отключите все источники питания (AC и DC)
2. Отрежьте отверстие установки с помощью предоставленного шаблона

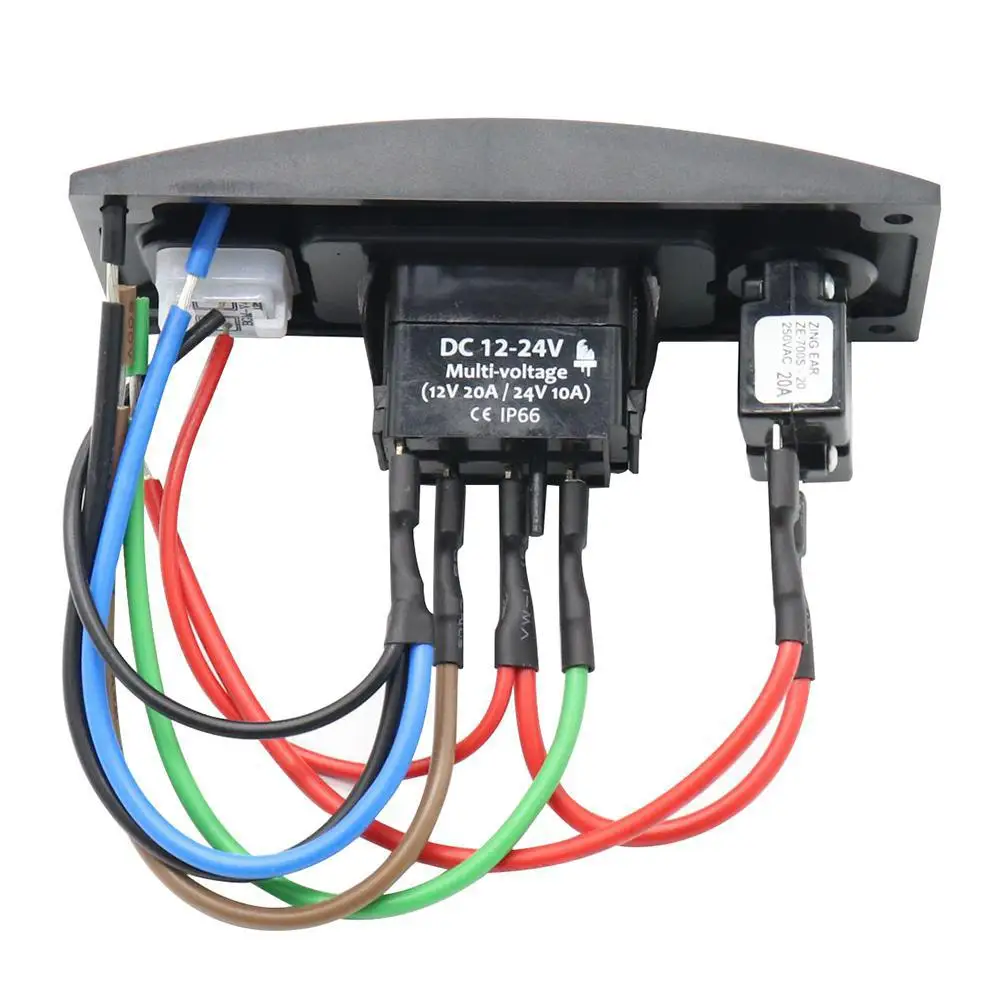

3.3.1 Подсоедините зеленый провод к одному концу поплавкового переключателя, а другой конец к положительному концу насоса.
3,2. Подключите коричневый провод к положительной стороне насоса
3,3. Подключите синий провод к отрицательному концу насоса
3,4. Подключите красный положительный провод к аккумулятору питания постоянного тока, а черный отрицательный Фидер к отрицательному (аккумулятор или шина)
4. Панель переключателя с саморезом.
5. Повторно подключите все AC и DC источник питания, откройте и закройте все филиалы цепи, и проверьте, работает ли панель правильно.

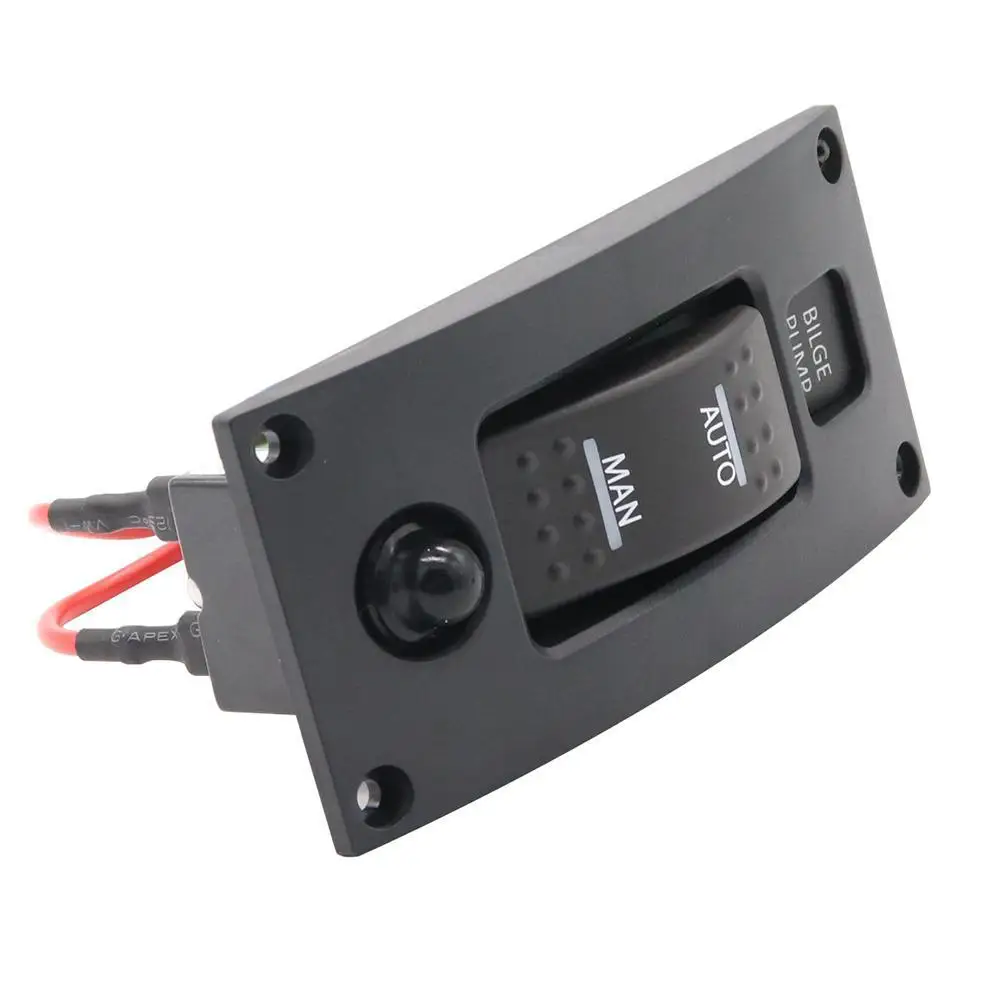

5,1. Когда переключатель находится в ручном положении (человек), светящаяся линза на выключателе излучает светильник, указывая, что работает oump. Насосы могут работать правильно независимо от того, есть ли вода или нет (пожалуйста, используйте с осторожностью)
5,2. Когда переключатель находится в автоматическом положении, автоматическая линза на выключателе будет светиться. Если уровень воды выше, чем Поплавковый выключатель, насос автоматически издает звук «rur», и человеческая линза включит светильник.
