Этот документ детализирует различные характеристики и эталонные стандарты VP004, предоставляет подробные описания и рекомендации по дизайну для каждого аппаратного интерфейса продукта, что позволяет клиентам быстро понять параметры конструкции оборудования.

Описание продукта:

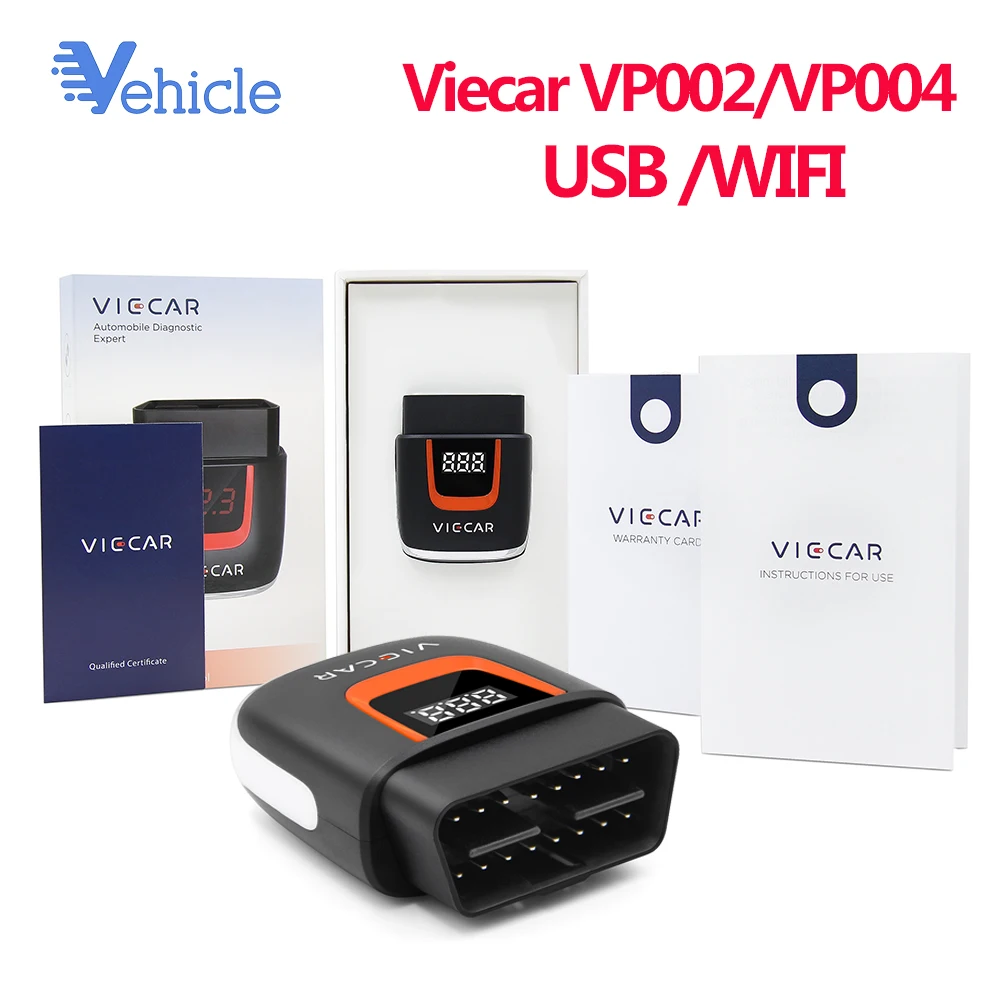

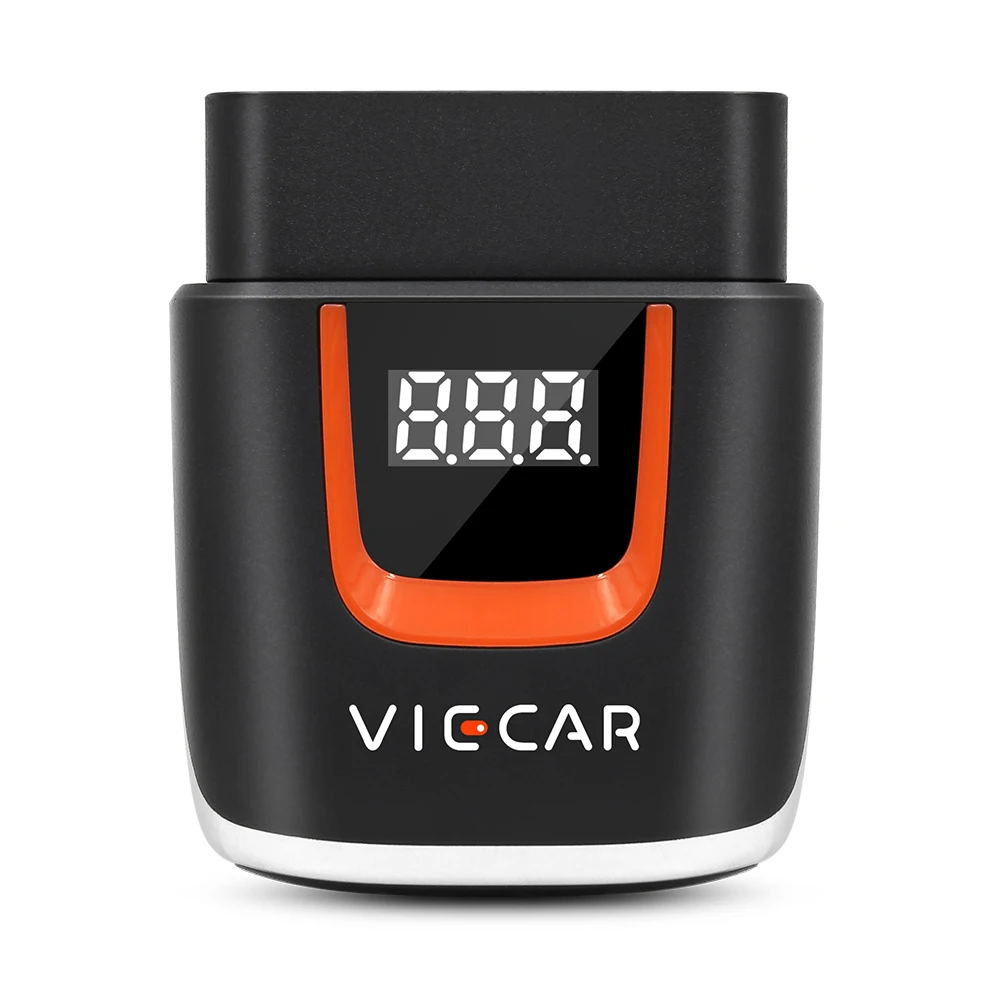

VP004 является USB wifi OBD продуктом со следующими характеристиками:

1. Девять протоколов, поддерживающих стандарт OBD II/EOBD

2. Широкий диапазон питания: 9 ~ 36 В питания; надежная защита от перегрузки по току и перенапряжения;

3. С режимом низкой мощности в режиме ожидания для обеспечения безопасного использования автомобильных аккумуляторов;

4. Совместимость с wifi передачи данных и USB2.0 передачи

5. С цифровым дисплеем напряжения трубки, тока, улучшения клиентского опыта

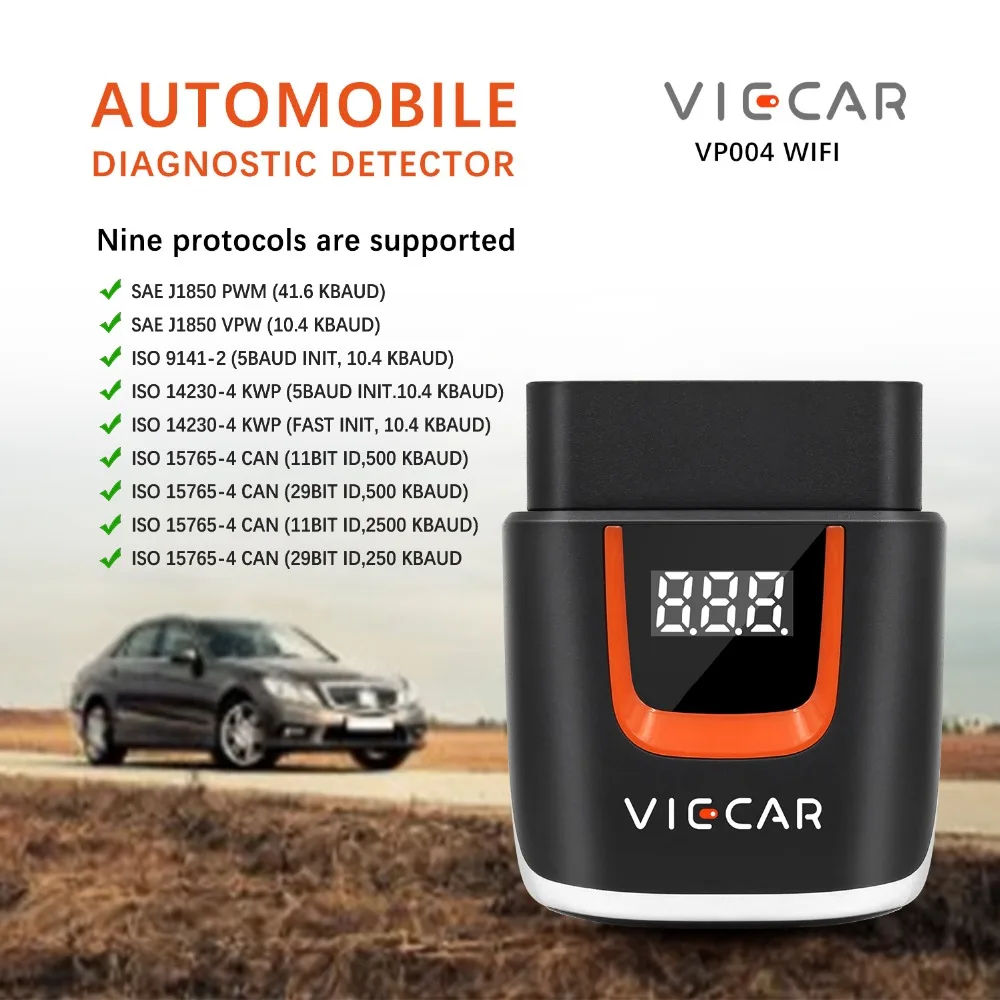

Поддерживает соглашение

SAE J1850 PWM (41,6 кбод)

SAE J1850 VPW (10,4 кбод)

ISO 9141-2 (5 бод инициализации, 10,4 кбод)

ISO 14230-4 KWP (5 бод инициализации, 10,4 кбод)

ISO 14230-4 KWP (быстрая инициализация, 10,4 кбод)

ISO 15765-4 CAN (11 бит, 500 кбод)

ISO 15765-4 CAN (29 бит ID, 500 кбод)

ISO 15765-4 CAN (11 бит, 2500 кбод)

ISO 15765-4 CAN (29 бит ID, 250 кбод)

Поддерживает информации о транспортном средстве

Ошибка чтения диагностического кода

Очистите код неисправности (очистите код ошибки и выключите MIL)

Обороты двигателя в минуту (об/мин)

Расчитанное значение нагрузки

Хладагент температуры

Состояние топливной системы

Скорость

Кратковременная топливная ситуация

Долговременный топливный ситуации

Давление во всасывающем трубопроводе

Впрыска топлива время продвижения

Температура всасываемого воздуха

Скорость воздушного потока

Дроссельной заслонки Абсолютное Положение

Напряжение обнаружения кислорода, связанное с кратковременным состоянием топлива

Состояние топливной системы

Давление топлива

Мониторинг расхода топлива и т. Д.

Примечания: количество элементов данных, поддерживаемых в модельном году, также отличается, при условии фактической поддержки.

Технические параметры

SSID: VIECAR

IP: 192.168.0.10

Порты и разъёмы: 35000

Главный чип управления: PIC18F25K80

Программная платформа: Поддержка Android/Windows/iOS

Рабочее напряжение: DC 9 ~ 3 6 V

Рабочий ток: 40mA

Ток холостого хода: 5mA

Рабочая среда:-20 ~ 65 ° C

Температура хранения: от-40 до 80 °C

Размеры: 56*45,8*24 мм

Программную платформу

Совместимое программное обеспечение

Оконная версия: ScanMaster-ELM, kantool.net, PCMSCAN и т. Д.;

Версия Android: Torque, DashCommand, OBD Car Doctor, Auto Doctor, Mini OBDII, EOBD и т. д.;

Версия iOS: Auto Doctor, OBD Car Doctor, DashCommand, EOBD и т. д.;

Версия Saipan: OBDScope.

2. Совместимая платформа
