DC 24 в 250 Вт моторный мотор щетка регулятор скорости щеткой W/дроссельная заслонка поворотные ручки подходит для электрического велосипеда

Описание

Описание:

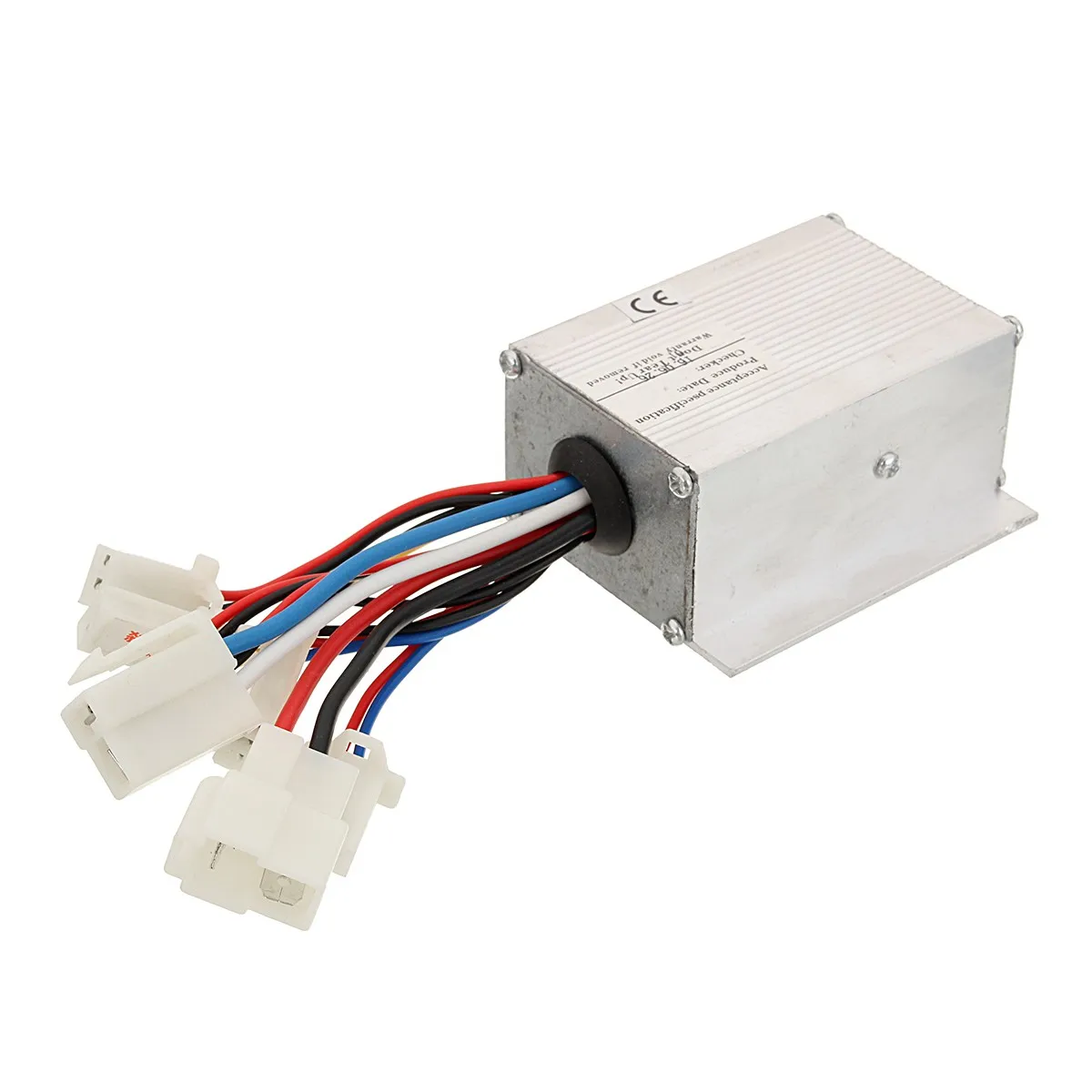

Матовый контроллер:
Размер: (длина х ширина) 8 см х 6,5 см/3,1 "х 2,6"
Контроллер мотора для электрического велосипеда и скутера
Номинальное напряжение: 24 В постоянного тока
Предельный ток: 21A
Мощность: 250 Вт
Подходящий Двигатель: щеточный двигатель постоянного тока
Защита под напряжением: 20 в

Дроссельная заслонка:
Размер: (длина х диаметр) 10 см х 2 см/3,9 "х 0,8"
Электрический велосипед скутер твист Дроссельный ускоритель с дисплеем питания, 5Led индикатор батареи.
Дроссельная заслонка работает напряжение: DC5V
Сигнал регулировки скорости: 0,8 В ~ 4,3 в
Напряжение дисплея питания: 24 В постоянного тока
Мощность дисплей:
Нормальный: 23 в выше, 3 светодиода зеленого цвета
Пол: 23 V ~ 20 V, желтый светодиод
Пустой: 20 в или менее, красный светодиод
Угол поворота: 0 ° ~ 70 °
Рабочая температура:-20 ℃ ~ + 50 ℃
Подходит для стандартных ручек 7/8 дюйма (22,2 мм)
Длина кабеля составляет приблизительно 59 дюймов (1,5 м)
Кол-во: 2 шт. (1 поворотная рукоятка дроссельной заслонки и 1 Обычная рукоятка (подходящая рукоятка большого пальца)

Определение интерфейса проводов контроллера:
Батарея: Толстый черный (отрицательная мощность)/толстый красный (положительная мощность)
Мотор: Толстый белый (мотор отрицательный)/Толстый синий (мотор положительный)
Переключатель зажигания: тонкий красный (VCC)/тонкий синий
Индикатор: тонкий красный (индикатор выходной мощности)/тонкий черный (индикатор отрицательный)
Тормоз: тонкий желтый (сигнал тормоза)/тонкий черный (отрицательная мощность)
Регулятор скорости: тонкий синий (вход сигнала скорости руля)/тонкий черный (отрицательная мощность)/тонкий красный (5 В положительная мощность)
Порт зарядки: тонкий красный (Входная мощность)/тонкий черный (отрицательная мощность)
Тормозной светильник: тонкий красный (положительный)/тонкий черный (отрицательный)

Посылка включает в себя:
1 х 24 V 250 W мотор щеткой контроллер
1 х рукоятка дроссельной заслонки (с одной обычной рукояткой, 2 клавиши)

Обратите внимание:
1. Замеры сделаны вручную, поэтому возможны отклонения в 1-3 см. Перед размещением заказа убедитесь, что вы не возражаете.
2. Пожалуйста, поймите, что цвет может отличаться от цвета на дисплее.
3. Товар включает Матовый контроллер и ручки с поворотом дроссельной заслонки. Контроллер используется для мотора 24 в 250 Вт, а дроссельная заслонка используется для электрического скутера 24 В постоянного тока. Пожалуйста, проверьте параметры вашего электрического скутера перед размещением заказа, если вы не знаете параметры, пожалуйста, не размещайте заказ.

Дроссельной заслонки схема подключения:
