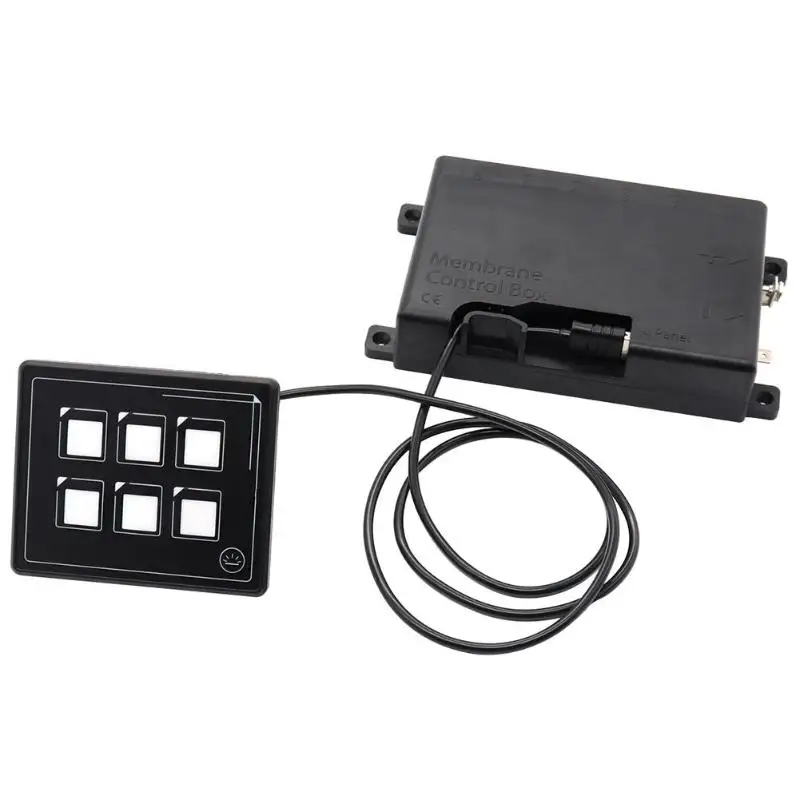

Универсальный передовые 6 в 1 Сенсорный экран переключатель Панель DC12-24V 6 банда тонкий сенсорный Управление Панель ящик для автомобиля морской катер караван

DC 12 В/24 В 6 банды сенсорный экран переключатель панель Тонкий сенсорный панель управления коробка для автомобиля морской лодки караван
Особенности:
1. Ультра компактный размер панели (на 60% меньше, чем традиционные панели) легко установить; почти не требуется Монтажная глубина
2. Простота установки-нет монтажной глубины, минимальное сверление отверстий (13x8,5 мм)
3. Используйте компактный, легко доступный Кабель micro-USB, конечное использование r может заменить кабели любой желаемой длины
4. Гибкая проводка-реле управления, установленная на расстоянии 1 м от сенсорной панели
5. IP66-защита от сильных струй воды (только панель)
6. Светодиодный индикатор включения/10A самовосreвающийся предохранитель для каждой ветки
7. Модуль подсветки, обеспечивающий легкость в эксплуатации при очень низком токе в режиме ожидания (на 90% ниже, чем у других моделей)
8. Программируемая мгновенная кнопка-все кнопки могут быть запрограммированы, чтобы быть мгновенными (идеально подходит для клаксона или стеклоочистителя)
9. Различные графические и текстовые этикетки наклейки в комплекте
Технические характеристики:
Модель продукта: SP5106
Размер панели: 9,1*0,8*7,5 см/3,58*0,31*2,95"
Размер коробки управления: 16*9,5*3,2 см/6,30*3,74*1,26"
Размер упаковки: 9,8*6,1*19,9 см/3,86*2,40*7,83"
Вес нетто: 303 г
Вес брутто: 344 г
Напряжение продукта: постоянный ток 11-30 в
Ток продукта: 10А на контур ветви
Лицевая панель: PET Мембранная Сенсорная панель
Защита цепи: Встроенный сбрасываемый предохранитель (PPTC)
Количество Переключателей: 10А на ветку
Номинальная мощность панели: Макс. Кумулятивный усилитель: 35A
Номинальное напряжение: постоянный ток 11-30 в
Примечания: IP66 (мембранная панель)
Клеммы питания: кольцевые клеммы размера M4
Клеммы нагрузки:. 250 быстрых клемм (папа)
Мембранная панель управления
Переключатель включения/выключения подсветки
Микро USB кабель
Пульт дистанционного управления Управление коробка
Установка инструкции по уходу за изделием
1. Поместите шаблон на желаемое положение панели и отрежьте отверстие соответственно.
2. С задней стороны приборной панели вставьте штекер micro USB спереди. Подключите разъем micro USB к розетке к задней панели.
3. Крепите панель прочно на приборную панель с самоклеющейся задней частью.
4. Установите блок управления правильно с помощью прилагаемых винтов.
Вставьте другой конец кабеля micro USB в блок управления. Вдавите кабель в крюк для снятия напряжения на коробке, как показано на рисунке.
5. Обжмите положительный провод постоянного тока (+) с помощью круглого терминала. Пропустите провод через входящий в комплект изолятор и подключите к винтовым клеммам. Закройте клеммы изолятором правильно. Обжмите отрицательный провод постоянного тока (-) изолированным 0,250 "гнездовым терминалом и вставьте в отрицательный Быстрый терминал на коробке управления. подключите Клеммы нагрузки к нужным устройствам. номера на верхней части загрузочных клемм соответствуют цифрам на мембранной сенсорной 1 2 3 панели, как показано слева.
6. (мгновенная Настройка кнопки) для настройки определенной кнопки, чтобы быть мгновенной (кнопка включения), нажмите кнопку и кнопку подсветки одновременно для
Более 5 секунд, пока кнопка не мигает. Все кнопки можно установить на мгновенный. Чтобы отменить это (измените кнопку обратно на ВКЛ-ВЫКЛ), просто повторите процесс снова на той же кнопке.
Примечания:
1. Возможны незначительные отклонения в размере из-за ручного измерения, различных методов измерения и инструментов.
2. Изображение может не отражать фактический цвет изделия из-за различных фотографий светильник, угол и монитор дисплея.

1 комплект х сенсорный экран переключатель панели
