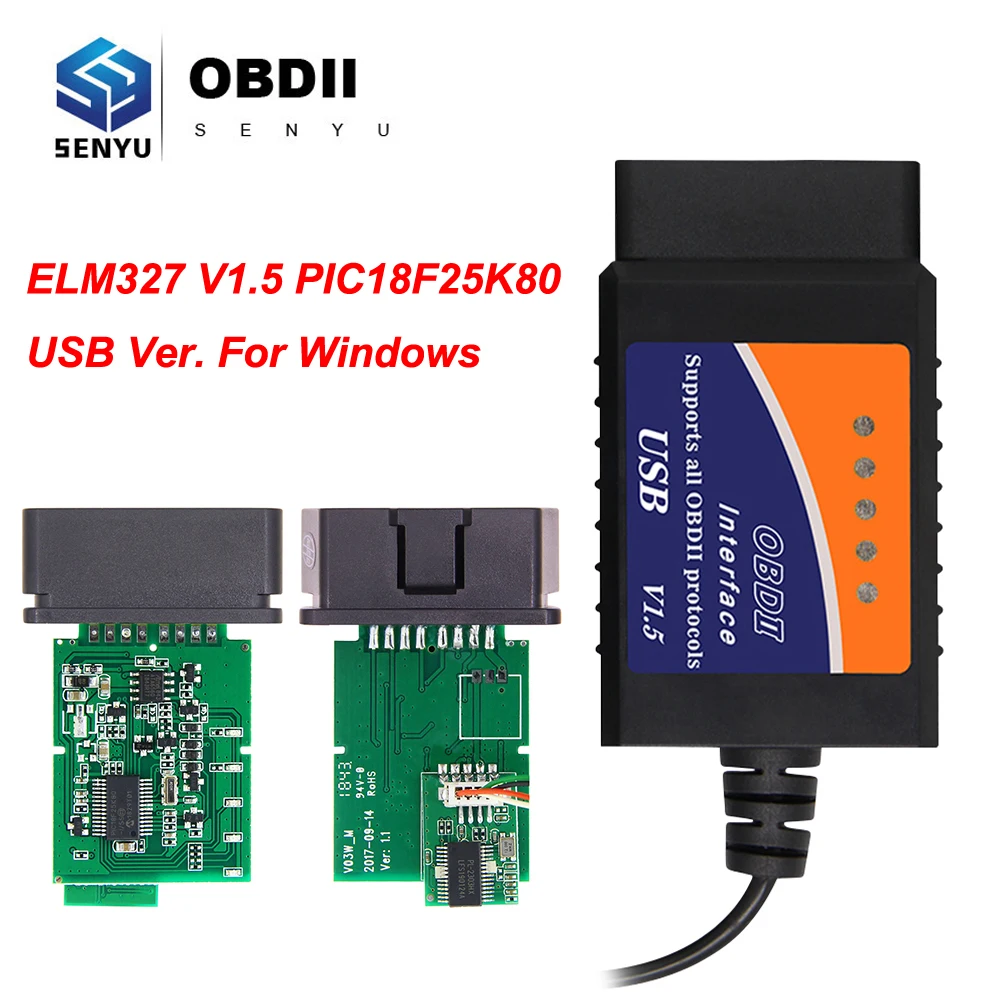

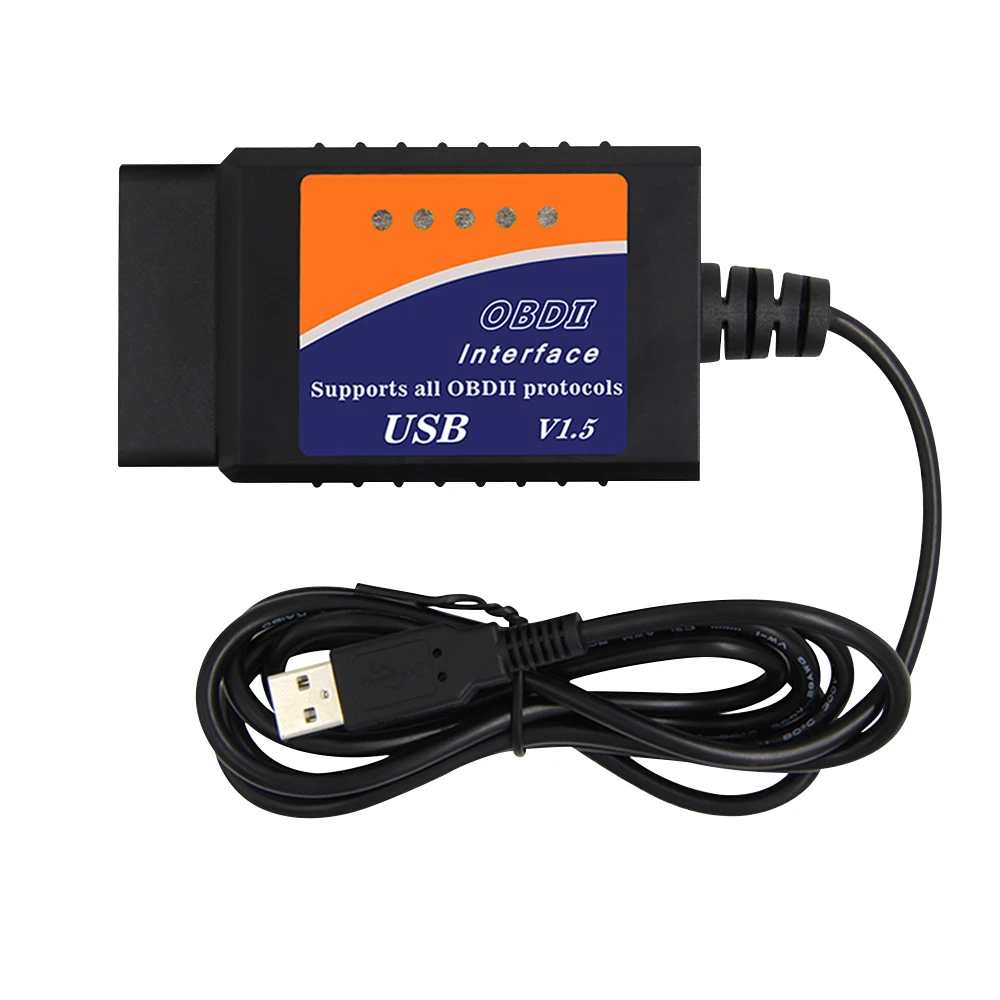

ELM327 V1.5 OBD2 USB версия сканер PIC18F25K80 для Windows ELM 327 V1.5 OBD 2 OBD2 автомобильный диагностический инструмент ODB2 код ридер

Описание

HS CAN/MS CAN ELM327 V1.5 PIC18F25K80 для FORScan ELM 327 USB для Windows XP/7 32 бита для Ford CH340 OBDII сканер кода

Примечание:

1. V1.5 с чипом 25K80: ELM327 USB V1.5 Версия с чипом PIC18F25K80(Нет компакт-дисков)

2. V1.5 No 25K80 чип: ELM327 USB V1.5 Версия No PIC18F25K80 чип(Нет компакт-дисков)

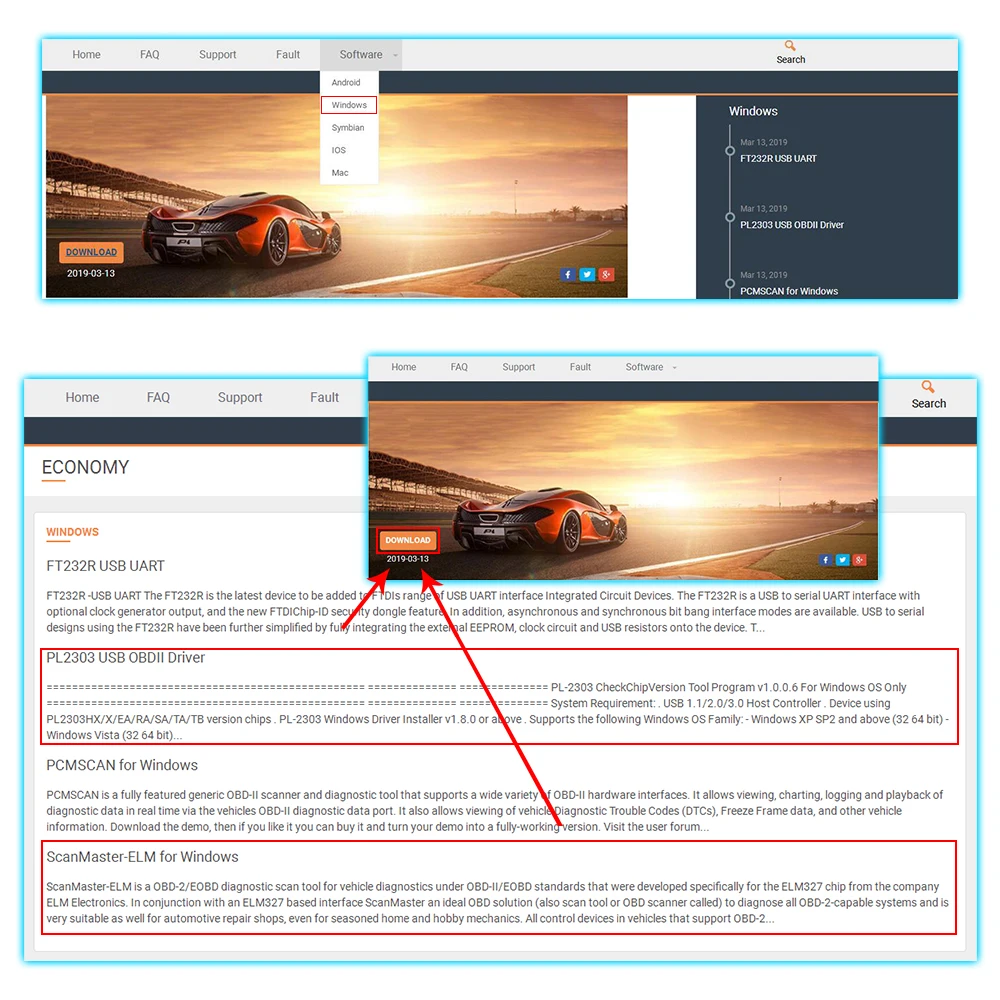

Загрузка и установка программного обеспечения:

V1.5 с 25K80 чип

V1.5 No 25K80 чип:

Мини OBDII USB V1.5 сканер для мульти-брендов CAN-BUS так же, как ELM327 USB. Поддерживает все OBD2 протокол работает на Windows, используется для чтения диагностических кодов неисправностей, как стандартных, так и специфических для производителя, и отображает ваше значение (более 3000 стандартных кодов в базе данных).

Мини OBDII USB сканер для мульти-брендов CAN-BUS так же, как ELM327 USB

Лучшие 4 причины получить мини OBDII USB V1.5 сканер:

1. Версия программного обеспечения: последняя версия (в зависимости от программного обеспечения)

2. Аппаратная версия: V1.5

3. Работает со всеми совместимыми с OBD-II транспортными средствами

4. USB кабель

Поддерживаемые протоколы:

1. SAE J1850 PWM (41,6 кбод)

2. SAE J1850 VPW (10,4 кбод)

3. ISO9141-2 (5 бод инициализации, 10,4 кбод)

4. ISO14230-4 KWP (5 бод инициализации, 10,4 кбод)

5. ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)

6. ISO15765-4 CAN (11 бит ID, 500 кбод)

7. ISO15765-4 CAN (29 бит ID, 500 кбод)

8. ISO15765-4 CAN (11 бит ID, 250 кбод)

9. ISO15765-4 CAN (29 бит ID, 250 кбод)

Функции Мини-сканера OBDII USB:

1: прочитайте диагностические коды неисправностей, как общие, так и специфические для производителя, и Отобразите их значение (более 3000 определения стандартных кодов в базе данных).

2: Очистите коды неисправностей и выключите MIL (светильник "Check Engine")

3: Отображение данных датчика тока, включая:

4: и двигателя (об/мин)

5: расчетное значение нагрузки

6: Хладагент Температура

7: состояние топливной системы

8: транспортного средства Скорость

9: кратковременная топливная отделка

10: долгосрочная топливная отделка

11: давление впускного коллектора

12: опережения

13: температура всасываемого воздуха

14: расход воздуха

15: Абсолютное Положение Дроссельной заслонки

16: напряжение датчика кислорода/соответствующие кратковременные планки топлива

17: состояние топливной системы

18: топлива Давление

19: многие другие

Мини-сканер OBDII USB характеристики:

Связь: USB Интерфейс

Главный чип: PICI8F25K80

Драйвер IC: PL2303

Поддержка Системы: Windows

Рабочее напряжение: 9 v ~ 16 v

Рабочий ток: 15mA

Ток холостого хода: 0mA

Рабочая температура:-40℃~ 85℃

Рабочая влажность: менее 60%

Размер: 45 мм * 25 мм * 75 мм(Кабель Длина 1,5 м)

Совместимость с операционными системами:

Платформа поддержки программного обеспечения: Windows XP, Windows 7/8.

Совместимое программное обеспечение:

Окно: сканмастер-ELM, скантул. Net, пцмкан ELM и т. Д.

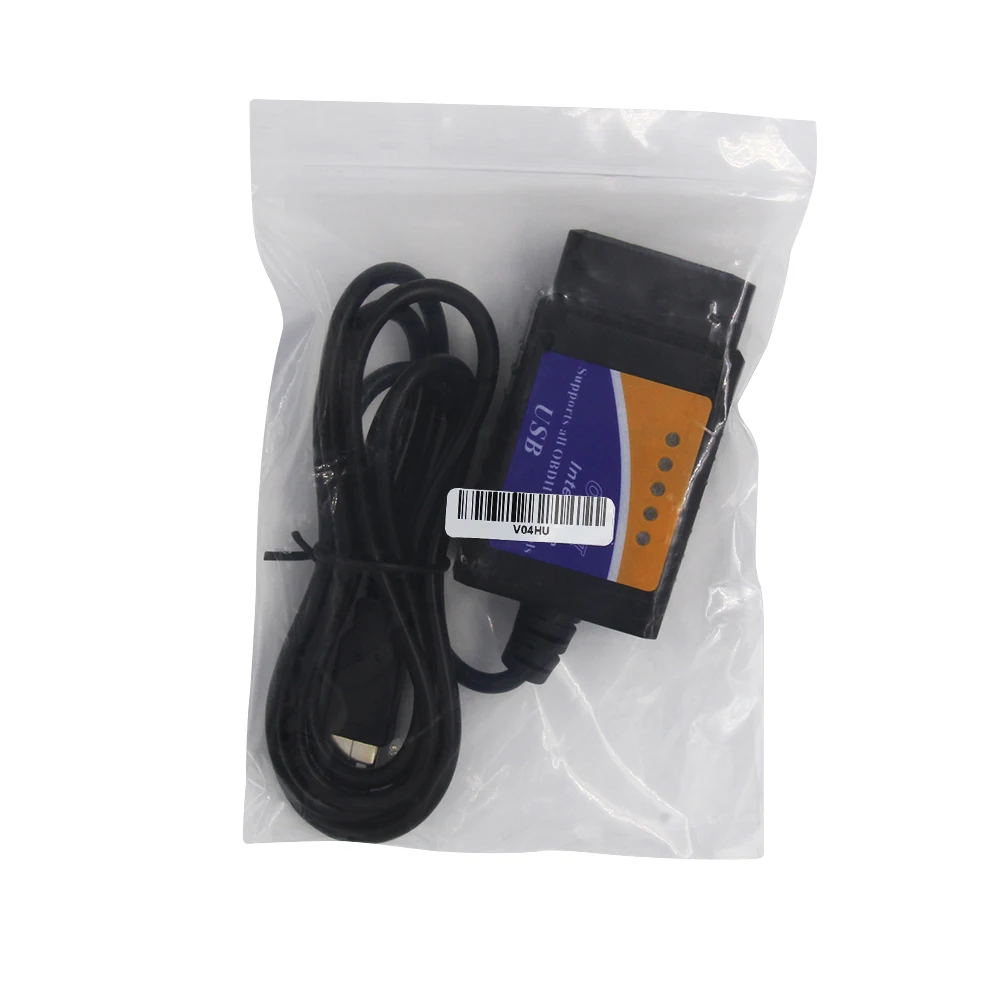

Упаковочный лист:

1 диагностический интерфейс ELM327

Руководство пользователя-1 шт.;

HS CAN/MS CAN ELM327 V1.5 PIC18F25K80 для FORScan ELM 327 USB для Windows XP/7 32 бита для Ford CH340 OBDII сканер кода

Примечание:

1. HS MS USB V1.5: ELM327 USB V1.5 Версия с чипом PIC18F25K80, CH340 чип и HS-CAN/M-S может переключаться(С компакт-дисков)

(Многие клиенты используют HS-COM/MS-COM V1.5 ELM327 для Ford с FORScan)

2. V1.1 USB: высокое качество ELM327 USB V1.1 версия с чипом PIC18F25K80, FTDI FT232(Нет компакт-дисков)

3. V1.5 обычный USB: ELM327 USB V1.5 Версия с чипом PIC18F25K80(Нет компакт-дисков)

4. Тест тормозной жидкости er: тест DOT3/DOT4/DOT5 Тормозная жидкость(Без аккумулятора)

HS MS USB V1.5:

V1.1 тип разъема для зарядки: USB

ОписаниеELM327 диагностический кабель USB с переключателем

Основные 4 причины получения пластиковых USB ELM327:

1: Последний ELM327 включает PIC25K80 и CH340T.

2: изготовленная модификация включает переключатель для подключения к различным шинам CAN, MS Шина CAN и шина HS CAN.

3: предназначен для FORScan программного обеспечения, совместимого с программными вендерами; для FORScan, для Elmconfig, для FF2 и для FoCCCus, плюс больше.

4: Поддержка Windows XP и WIN7 32bite.

Протоколы бортовой диагностики версии II:

SAE J1850 PWM (41,6 кбод)

SAE J1850 VPW (10,4 кбод)

ISO9141-2 (5 бод инициализации, 10,4 кбод)

ISO14230-4 KWP (5 бод инициализации, 10,4 кбод)

ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)

ISO15765-4 CAN (11 бит ID, 500 кбод)

ISO15765-4 CAN (29 бит ID, 500 кбод)

ISO15765-4 CAN (11 бит ID, 250 кбод)

ISO15765-4 CAN (29 бит ID, 250 кбод)

SAE J1939 CAN (29 бит ID, 250 * кбод)

CAN (11 * бит ID, 125 * кбод)

CAN (11 * бит ID, 50 * кбод)

Введение:

С кабелем и одним из поддерживаемых поставщиков программного обеспечения вы можете обнаруживать модули, которые не видны для обычных

OBD2 сканирующих устройств. Это включает в себя отображение кодов неисправностей, pid, запуска тестов и процедур обслуживания, которые никогда не отображаются другими сканерами OBD2 и стандартом ELM327

Основные Особенности:

Сброс неисправностей/кодов неисправностей/идентификаторов параметров (PIDs)

Изменение автомобильный настройки данных

Тесты

Услуги процедур

Программа определенных моделей

Pin конфигурации:

Положение переключателя одно: HS CAN-занимает контакты 6 и 14

Положение переключателя два: MS может занимать контакты 3 и 11

Поддерживает программное обеспечение:

FORScan

Для Elmconfig

Для FoCCCus

Для FF2

Плюс больше

Обратите внимание, что многие модели (приблизительно с 2003-2004) оснащены MS CAN шиной, в дополнение к обычной HS CAN шиной. В отличие от HS CAN шины, MS CAN шина не поддерживается на складе ELM327, потому что MS CAN является специфическим решением производителя и расположен на non-OBD2 контактах. Этот ELM327 был изменен, чтобы обеспечить MS CAN-шины.

ELM327 поддерживает HS CAN со склада, потому что для HS может полностью соответствовать стандартам OBD2. Занимает контакты 6 и 14. MS Шина CAN занимает контакты 3 и 11.

Упаковочный лист:

1 диагностический интерфейс ELM327

CD-диск-1 шт.
