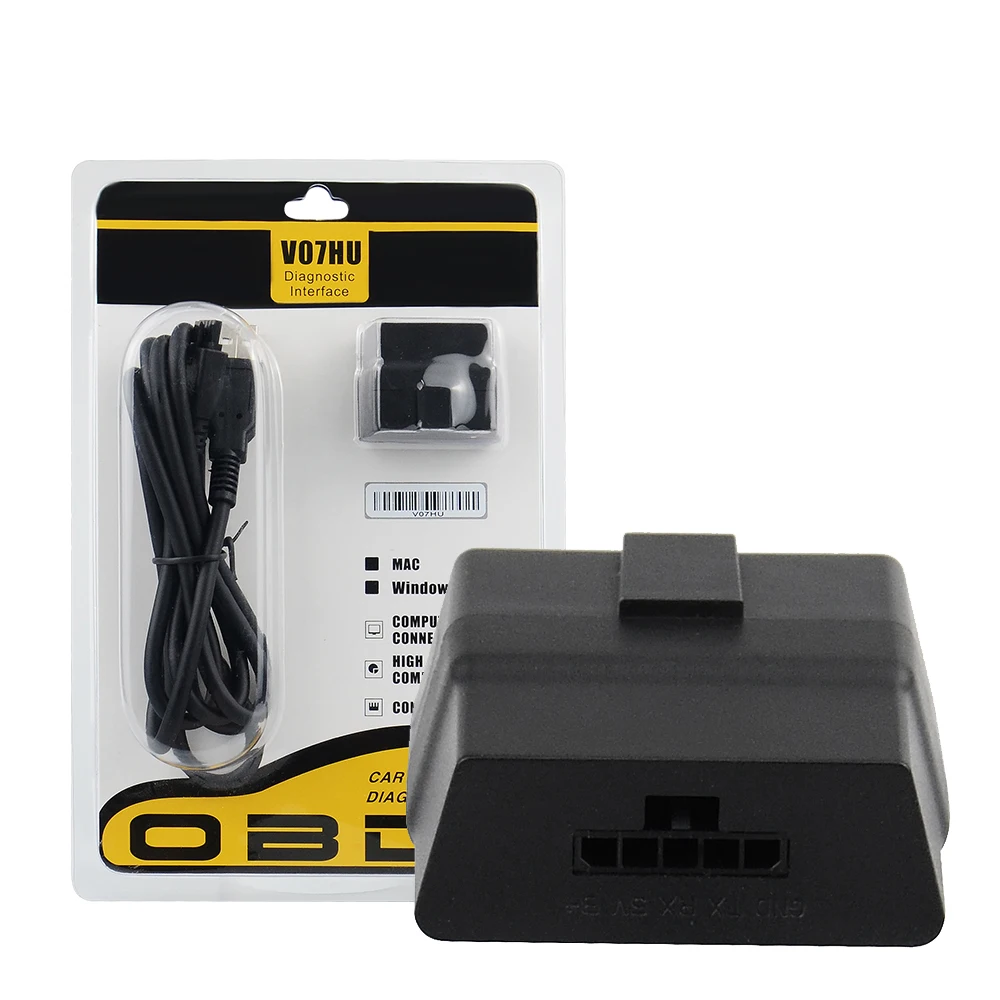

USB ELM327 V1.5 V07HU PIC18f25k80+ чип FT232RL USB RS232 порт на ПК ELM327 автомобильный диагностический инструмент для всех протоколов OBD2

= Особенности =

Размер продукта: 41,8x31,7x19,7 мм

Рабочая температура:-40 C ~ 85 C

Рабочий ток: 65mA

Режим связи: USB RS232

Название: ELM327 V1.5 V07HU

Компьютерная система: Windows XP/Win7 32 бита

Рабочее напряжение: 9 V ~ 16 V

Вес: 50 г

Ток холостого хода: 20mA

Аппаратное обеспечение V1.5, программное обеспечение V2.1

Главный чип управления: PIC18F25K80 + ft232RL

Рабочая влажность: менее 60%

Материал: АБС-пластик

-Нажмите «подключить»

-Связь, настройка

. Давайте примем тестовое программное обеспечение для ПК «сканмастер-Элм» в качестве примера и предоставим его использование.

-Откройте программное обеспечение "kanmaster-ELM".

1. вставьте один конец стандартного провода V07HU в 3,0 мм место продукта, и подключите usb-интерфейс другого конца к USB компьютера (для первого использования, компьютер будет автоматически поиск и установка драйверов).

2. Подключите порт OBD продукта V07HU к интерфейсу OBD транспортного средства.

-Введите варианты

-В этот момент пользователи могут выбрать каждое функциональное меню, чтобы увидеть, является ли состояние транспортного средства нормальным.

= Программное обеспечение может выполнять следующие операции =

-Напряжение обнаружения кислорода, связанное с кратковременным состоянием топлива

-Давление топлива

-Давление во всасывающем трубопроводе

2. Очистите код ошибки и выключите MIL (Проверьте индикатор двигателя).

-Скорость состояния топливной системы.

-Состояние топливной системы

3. Отображение данных датчика тока, включая:

-Температура охлаждающей жидкости

-Температура всасываемого

-Кратковременная топливная ситуация

-Частота вращения двигателя в минуту (об/мин)

-Впрыска времени

-Скорость воздушного потока

-Величина расчетной нагрузки значения

-Абсолютное Положение дроссельного клапана

-Долгосрочная топливная ситуация

-Есть много других данных для мониторинга расхода топлива.

1. Прочитайте диагностический код ошибки-общий и специфический для поставщика, и Покажите, что они имеют в виду (база данных имеет более 3000 определения общего кода)

= Поддерживаемый протокол OBDII =

5. ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)

2. SAE J1850 VPW (10,4 кбод)

3. ISO9141-2 (5 бод инициализации, 10,4 кбод)

4. ISO14230-4 KWP (5 бод инициализации, 10,4 кбод)

6. ISO15765-4 CAN (11 бит ID, 500 кбод)

1. SAE J1850 PWM (41,6 кбод)

9. ISO15765-4 CAN (29 бит ID, 250 кбод)

7. ISO15765-4 CAN (29 бит ID, 500 кбод)

8. ISO15765-4 CAN (11 бит ID, 250 кбод)

= Посылка список =

1 x V07HU OBD

1 х USB кабель-адаптер
