Многоцветный ecu сканирования/для Fiat ECU сканирования адаптер кабель комплект obd obd2

Описание

Многоцветный ecu сканирования/для Fiat ECU сканирования адаптер кабель комплект obd obd2 Бесплатная доставка

Длина кабеля: 22 см

Примечание: используется только в качестве соединительного кабеля и не содержит программного обеспечения или диагностических кабелей

В комплекте 4 адаптера, которые выполняют различные функции.

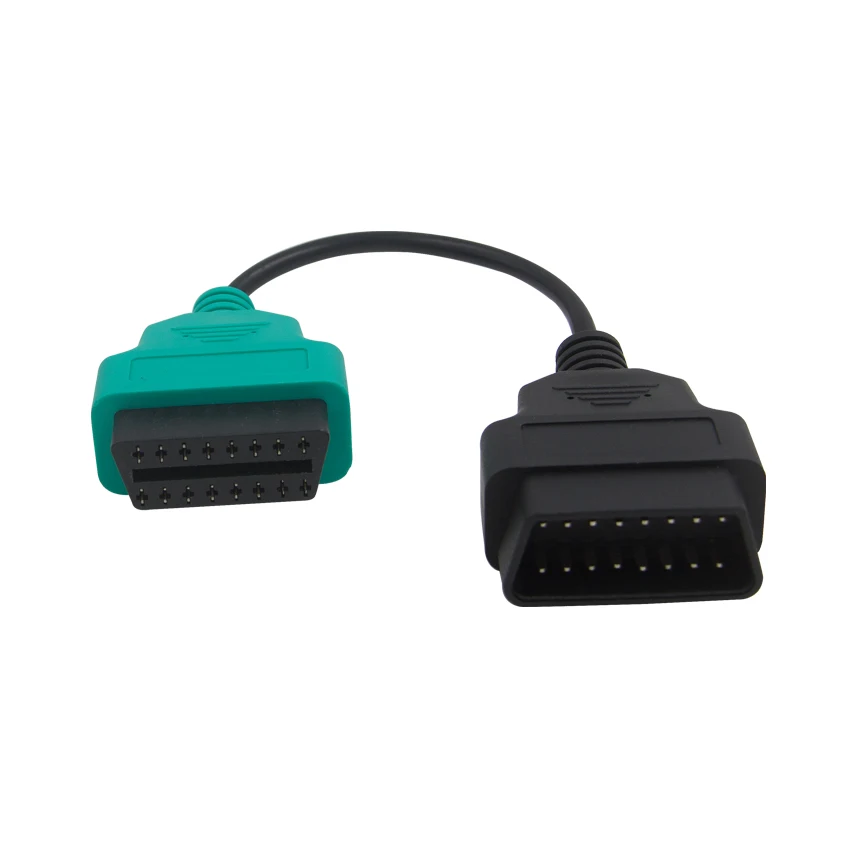

Зеленый ABS/power Sreeing адаптер ("адаптер 1" на сайте MultiECUScan)

-Предназначен для обеспечения доступа к системе ABS и усиленному рулю на поддерживаемых автомобилях. Этот адаптер имеет зеленый разъем на одном конце для легкой идентификации.

С помощью этого адаптера, штырь 7 на диагностическом инструменте подключается к штырькам 1,7, 9 и 12 на автомобиле.

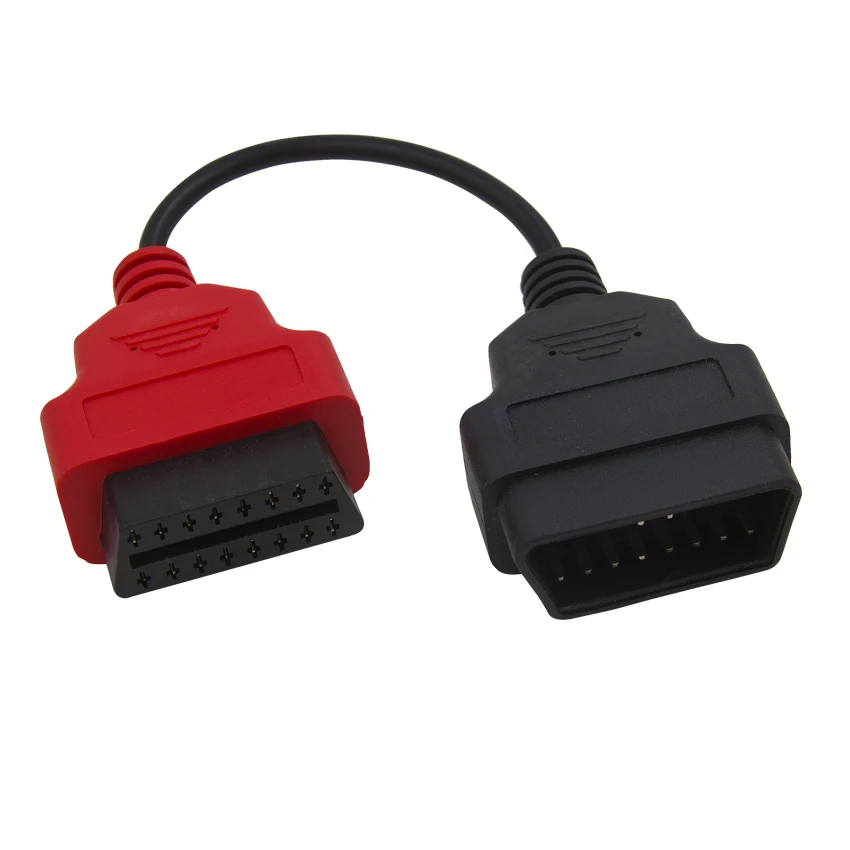

Красный адаптер подушки безопасности ("adapter 2" на сайте MultiECUScan)

-Предназначен для доступа к системе подушки безопасности на поддерживаемых транспортных средств.

Этот адаптер имеет красный разъем на одном конце для легкой идентификации.

С помощью этого адаптера, Pin 7 на диагностическом инструменте подключен к pin 3 только pn автомобиля.

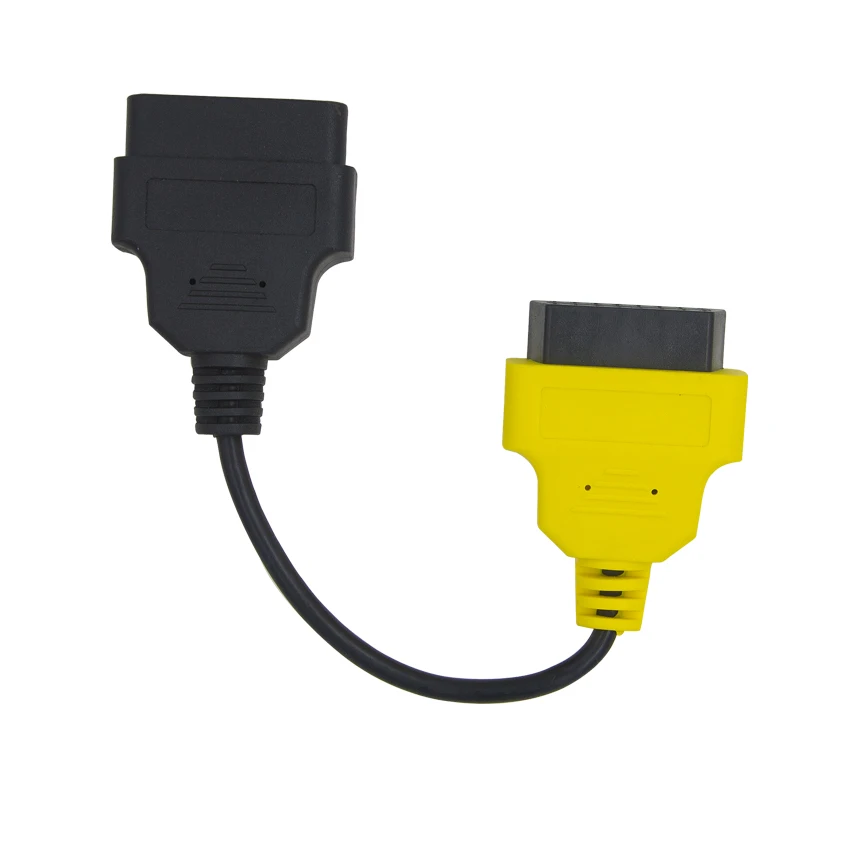

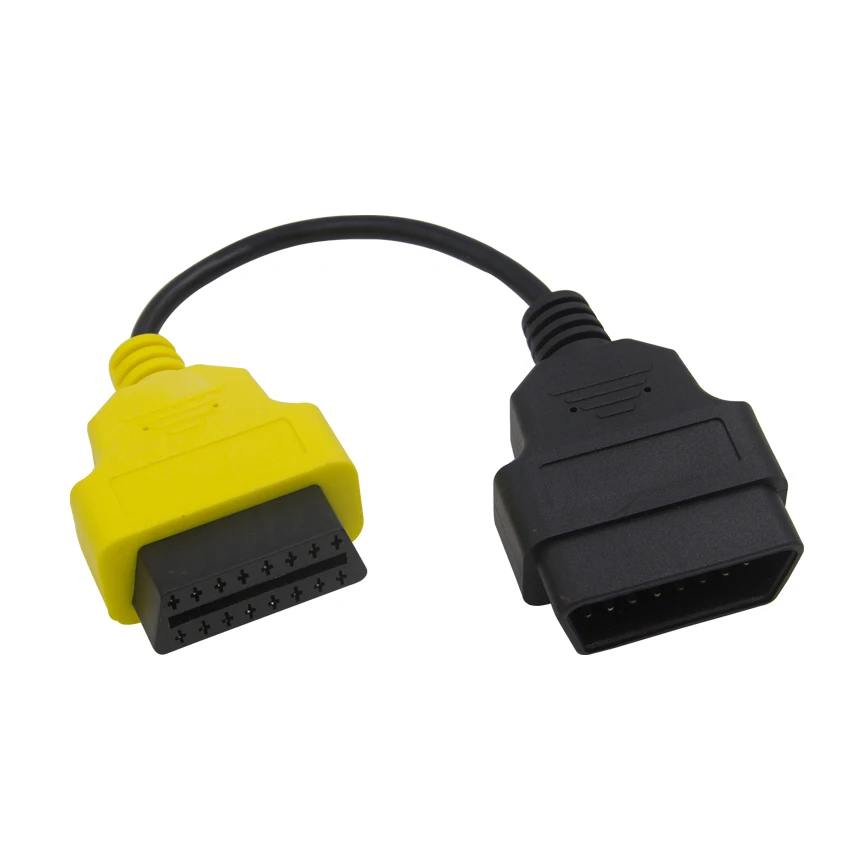

Желтый адаптер CAN ("адаптер 3" на сайте MultiECUScan)

-Предназначен для обеспечения доступа к низкоскоростной системе CAN на поддерживаемых автомобилях.

Этот адаптер имеет желтый разъем на одном конце для легкой идентификации.

С помощью этого адаптера контакты 6 и 14 на диагностическом инструменте подключаются к контактам 1 и 9

Соответственно на автомобиле, Pin 7 на диагностическом инструменте подключен к pin 12 на автомобиле.

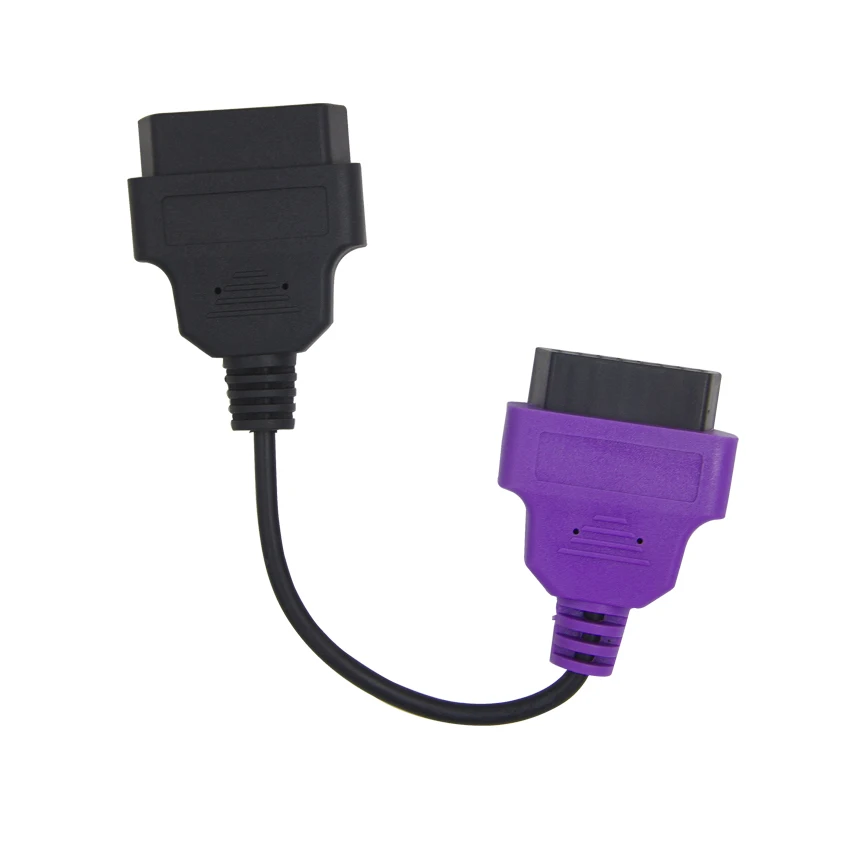

Фиолетовый адаптер для электрической вытяжки ("адаптер 4" на сайте MultiECUScan)

-Предназначен для доступа к электрической системе капота на поддерживаемых автомобилях.

Этот адаптер имеет фиолетовый разъем на конце для легкой идентификации.

С помощью этого адаптера, штырь 7 на диагностическом инструменте подключен к штырькам 7,8, 11 и 13 один автомобиль.

Комплект из 4 предметов для FIAT

3 шт. для FIAT
