Описание

Автомобильный дисплей HUD E300, дисплей на голову, Автомобильный gps OBD OBD2 диагностический инструмент, проектор, цифровой измеритель скорости, сигнализация безопасности

HUD основной Особенности:

1. Подключи и работай с любым OBDII или EUOBD способным транспортным средством;

2. 2D визуальный эффект

3. 5,5 "экран

4. Многоцветная конструкция облегчает чтение экрана выделяет важные детали для быстрого просмотра;

5. Использование нанотехнологий для устранения нежелательных отражений, облегчающих Чтение информации;

6. возможность отображать огромный спектр автомобильных данных, включая: скорость, скорость вращения двигателя, температуру воды, напряжение батареи, мгновенный расход топлива, средний расход топлива, местное время, время вождения, измерение пробега, напоминание о смене, напоминание об утомлении водителя, оповещение о низком напряжении, оповещение о высокой температуре, оповещение о скорости, сигнализация о неисправности двигателя, Устранение кода неисправности, возможность изменения единиц измерения, например, километр/миля

7. Автоматическое включение и выключение с транспортного средства

8. Автоматический и ручной режим регулировки яркости

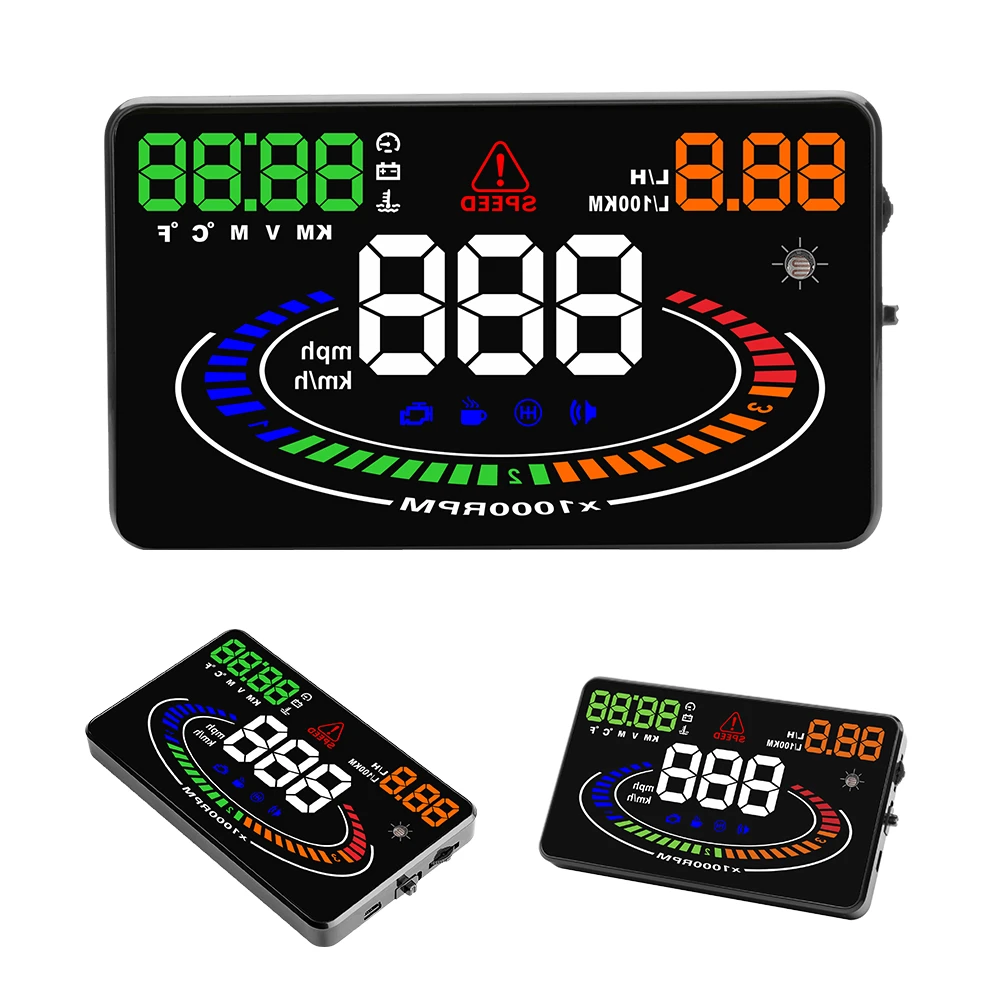

HUD Дисплей:

1.Расход топлива: Средний расход топлива на 100 км, мгновенный расход топлива.

2.Яркость датчик: Меняет яркость блока, чтобы удовлетворить постоянно меняющейся окружающей среды во время вождения.

3.Значок сигнализации панель:Слева направо, зуммер, напоминание о смене, утомленное напоминание водителя, неисправность двигателя.

4.Скорость вращения:Показывает скорость вращения двигателя.

5.Скорость вращения единицы измерения:Указывая Единицы Скорости вращения.

6.Единица измерения скорости:

-Км/ч = км/час

-Миль в час) = км/час

7.Скорость:Скорости в реальном времени

8.Единица знака:Слева направо

-Км = километров

V-образный вырез, = Напряжение

-M = миль

-Градусов (по Цельсию или по Фаренгейту)

9.Многофункциональный Окно дисплея:Напряжение, пройденное расстояние в милях, температура воды при стирке.

10.Дополнительная панель значков сигнализации:Сверху кнопки, сигнализация о превышении скорости, напряжение аккумулятора, температура двигателя сигнализации

11.Скорость сигнализации значок

12.Марка блока расхода топлива:

-L/100 км = литров/100 километров

-L/H = литров/час

HUD кнопки:

1.OBDII кабельный ввод

2.Мощность кнопка

3.Трехходовой Кнопка волны:

A. Кнопка вверх = движение вверх

B. Кнопка Ok = Внутренняя Кнопка нажмите

C. Кнопка Вниз = движение вниз

Кнопка волны находится слева

1. Короткая волновая кнопка вверх ногами: Переключение на зеленую область (часы, время вождения, об/мин, температура воды, напряжение, пробег).

2. Короткая волновая Кнопка обратная сторона: Переключение на красную область (мгновенный расход топлива, мгновенный расход топлива на 100 км, напряжение, температура воды).

3. Вертикально короткое нажатие: Переключение на единицу скорости транспортного средства (миля или километры)

Затем вертикально короткое нажатие для переключения в меню настройки.

4. Длинный прокрутки и обратная сторона: включается/выключается переключатель сигнала тревоги.

5. Вертикально длинное нажатие: Войдите в меню настройки (1-17 деталей меню, пожалуйста, обратитесь к руководстве пользователя) после успешно регулировки, вертикально длинное нажатие 5 секунд, чтобы сохранить его и затем существует.

6. Длинная прокрутка: включает/выключает переключатель будильника и регулировку для часов.

7. регулировка времени: когда экран отображает время (зеленый 8888), длинный прокрутки 5 секунд вверх дном, часовая стрелка начинает сверкать, короткая прокрутка вверх/вниз для регулировки значения часа, короткие вертикально пресс-в один раз, чтобы переключиться в режим настройки минут осуществляется, минута, начинается с блестками, короткие прокрутка вверх/вниз, чтобы отрегулировать в минуту и соотношение цена/качество, после того, как регулировки, длинные вертикально пресс-в течение 5 секунд, чтобы сохранить, а затем существует.

Настройка включения/выключения зуммера.

Обратная сторона кнопка волн в течение 5 секунд и значок будильника выключится. Внешняя сторона волна кнопку в течение 5 секунд, и звуковой сигнал оповещения значок будет зафиксировано какое-либо движение.

По местному времени регулировки

Питание на HUD и он переходит в режим отображения. Коротко нажмите кнопку волн, пока она не отобразит местное время в правом верхней части. Если hud-дисплей по местному времени не правилен, пожалуйста, нажмите кнопку wave вверх для 5S, время значок начинают мигать, нажмите кнопку wave вверх или вниз, чтобы отрегулировать время, нажмите и удерживайте 5S вертикально, чтобы сохранить и выйти.

Очистить коды неисправностей:

Подключите этот HUD с вашим автомобилем, но не для запуска двигателя. Затем переключите клавишу на «ON» и ждем, пока HUD выключится. Тогда, пожалуйста, нажмите и удерживайте кнопку wave минус для 5S, и вы услышите «галочку» звука с HUD, а это означает, что успеха Очистить коды неисправностей.

Восстановление к заводским настройкам

Включите HUD, а затем нажмите вертикально кнопку волн для 5S, чтобы войти в настройки меню. Далее короткими нажатиями нажмите для много раз до тех пор, пока меню 17 и переместите волна кнопку, чтобы в обратную сторону до тех пор, пока не параметров дисплея 1. наконец, пожалуйста, вертикально нажмите волну/кнопку для 5S, чтобы выйти и закончить.

1. Установка HUD

Кластер приборов транспортных средств имеет смещенное значение, что означает, что значение, отображаемое на заводском кластере приборов, несколько выше, чем значение, рассчитанное на транспортном средстве. Это значение смещения отличается для различных производителей транспортных средств. В результате мы построили в нашем собственном смещении от большого диапазона тестовых данных. Если вы обнаружите, что значение на приборной панели отличается от значения, отображаемого HUD, вы можете изменить его с помощью следующей процедуры.

A .. Войдите в режим настройки, удерживая внутрь кнопку волны в течение 5 секунд.

-Волновой функции кнопок

。 Нажмите кнопку inwards = OK

。 Прокрутите вниз = вниз Кнопка

。 Прокрутка вверх = вниз Кнопка

B.Однажды в режим настройки нажмите кнопку OK для продвижения меню с помощью экранов (смотрите ниже), и кнопки прокрутки для настройки параметров. Экран номер вы находитесь в отображается в верхнем левом углу.

C.Как только закончите выход из меню настроек, Удерживая кнопку «Волна» внутрь в течение 5 секунд.

HUD процедура установки

1.Убедиться, что ваш автомобиль является OBDII совместимые или EUOBD.

A. Проверьте область под рулевым колесом на наличие штепсельной вилки OBD

B. Свяжитесь с вашим изготовителем транспортного средства или найдите ее описание в Интернете

С. Откройте капот и найдите совместимую с OBDII наклейку (это не на всех совместимых с OBDII автомобилях, поэтому не является определяющим элементом)

2.Найдите 16-контактный диагностический ссылку (смотрите рисунок 2). Это обычно находится в области под рулем.

3.Включите двигатель автомобиля и убедитесь, что выключатель питания находится на месте.

4.HUD включится с двигателем

A. Если HUD отображает напряжение транспортного средства, расход топлива, скорость и скорость вращения, устройство установило правильно.

B. В противном случае выше: Ждите до одной минуты для программного обеспечения для синхронизации и подтверждения, что БД-кабель включен должным образом.

Светоотражающая пленка для установки

Используя блок без световозвращающая пленка изделия могут быть повреждены во время двуспальной кроватью наблюдаемого изображения пользователем в зависимости от лобового стекла. Если вы видите двойной слой это происходит из-за лобовые стекла двойной чехол повышенной прочности с конструкция и вы должны установить пленку, следуя инструкциям, приведенным ниже.

1.Поместите поставляемый нескользящий коврик в нужное положение на приборной панели с HUD сверху.

2.Наблюдения в тех случаях, когда HUD отражает место светоотражающая пленка в нужном положении.

A. Убедитесь, что поверхность очистите и высушите перед установкой фильма;

B. Снимите заднюю защитную сторону с маркировкой (1) и прикрепите пленку к очистка ветрового стекла;

C. Как только вы удовлетворены местоположением, используйте кредитную карту или аналогичную, чтобы удалить любые пузырьки или воздушные карманы, которые остаются;

D. Снимите с лицевой стороны маркировку (2), пожалуйста, отрегулируйте место нескользящего коврика, чтобы информация была полностью отображена

Первый Применение HUD

Запуск двигателя и питание HUD соответственно, затем он показывает текущее напряжение транспортного средства. Позднее она поступает к модели поиска автомобиля ECU версии. Далее HUD отображает потребление топлива, скорость, скорость вращения, для того чтобы показать свою полную установку. (В том случае, если он поддерживает отображение только напряжение в течение минуты, пожалуйста, проверьте, правильно ли HUD, OBDII кабель и OBDII сканера интерфейс правильно подключены и убедитесь, что их герметичность. Включите HUD и снова Сканируйте.)

Технические параметры:

Защита окружающей среды температура-40C-+ 80C

Барометрическое давление нажатие: Включение или 86-106KPa

Относительная влажность: 10%-95%

Защита окружающей среды шума <= 60dB

Сигнализация децибел:> = 30dB (A)

Рабочее напряжение: 9В ~ 16В постоянного тока (12В постоянного тока/400мА)

Размеры изделия: 12,5*7,5*1,5 (см)

Вес изделия: 110 г

Общие проблемы, ее причины и решения

Общие проблемы И решения E300

1. HUD не дисплей, без электричества

Причина: запуск двигателя автомобиля, и проверьте, если кабель OBD подключен плотно, попробуйте несколько раз, проверьте, правильно ли HUD включается. если HUD все еще не отображается, пожалуйста, попробуйте другой автомобиль, проверьте, сломан ли интерфейс OBD автомобиля. если он сломан, возможно, придется рассчитывать на ремонт интерфейс OBD и подключить HUD снова, HUD будет работать.

2. После включения питания, только показать напряжение автомобиля, и авто-выключение через 30 секунд.

Причина: HUD работает только для интерфейса OBDII и EOBD.

Европейские автомобили после 2003, японские автомобили после 2007 лет имеют OBDII или EOBD, HUD не работают для OBDI и JOBD интерфейса. Поэтому, пожалуйста, замените другой автомобиль для тестирования.

3. Дисплей недостаточно четко под воздействием солнечных лучей, имеет двойную отражательными свойствами.

Решение: Пожалуйста, снимите защитную пленку на HUD поверхности, а затем наклеиваем пленку на переднюю windowshield.

4. HUD не может работать

Восстановление заводских настроек (ознакомьтесь с подробной информацией о руководстве пользователя)

Переключатель на HUD, нажмите и удерживайте кнопку "волна" кнопку в течение 5 секунд, чтобы войти в меню настройки, короткое нажатие вертикально 16 раз больше, чем в меню 16, и вверх или вниз по волновой кнопке для настройки параметра к 1, следует совершить долгое нажатие на кнопку wave вертикально, чтобы сохранить и существует, затем Восстановление HUD успешно.

5. Неточным скорость

Разрешение: Включите HUD, нажмите и удерживайте кнопку "волна" кнопку в течение 5 секунд, чтобы меню, короткое нажатие вертикально в меню 0, значение по умолчанию составляет 107, и вверх или вниз по волновой кнопке, чтобы увеличить или уменьшить стоимость и приводят к тому, что HUD показывают одни и те же скорость как приборной панели, следует совершить долгое нажатие на кнопку wave вертикально, чтобы сохранить и существует.

6. Неточный расход топлива

Решение: Сделайте настройку в соответствии с расходом топлива вашего автомобиля (например, 2.0L, 1.6L)

Переключатель на HUD, нажмите и удерживайте кнопку "волна" кнопку в течение 5 секунд, короткое нажатие вертикально menu15, значение по умолчанию составляет 20, это значит, что ваша машина 2.0L, в соответствии с вашим автомобилем выбросов вверх или вниз кнопку волны, чтобы увеличить или уменьшить значение, долго нажмите кнопку волны вертикально, чтобы сохранить и существует

7. Почему HUD не отображает расход топлива?

Причина и решение: когда установка HUD на заводе, дата по умолчанию меню 15 составляет 20, это означает, что HUD использует излучения для расчета расхода топлива, это работает почти для автомобилей, с шириной импульса впрыска топлива и датчиком давления на впуске для расчета. но для машин не хватает, что один датчик, поэтому их использовать Датчик расхода воздуха для расчета расхода топлива. исходя из этой ситуации, HUD Дисплей Расход топлива отрегулируйте значение до 0 меню 15.если HUD все еще не отображает расход топлива, пожалуйста, проверьте меню 9, означает ли показать 0,0 выключение отображения расхода топлива, 2 означает Дисплей мгновенный расход топлива и мгновенный расход топлива 100 км.

8. По сравнению с Скорость сигнализации

Разрешение: по умолчанию превышения скорости является 150, если вы хотите настроить больше или меньше

Переключатель на HUD, нажмите и удерживайте кнопку "волна" кнопку в течение 5 секунд, чтобы меню, короткое нажатие вертикально в меню 6, стандартные значения параметров-150, это означает, что HUD будет сигнал, когда ваша скорость передачи данных до 150, чтобы вы могли бы вверх или вниз по волновой кнопке, чтобы увеличить или уменьшить стоимость, После завершения настройки, существуют нажмите и удерживайте кнопку вертикально волна кнопку в течение 5 секунд.

9. Сигнализация скорости вращения

По умолчанию об/мин-5000

Переключатель на HUD, долго нажмите вертикально кнопку волны в течение 5 секунд в меню, короткое нажатие вертикально в меню 3, значение параметра по умолчанию составляет 50, это означает, что HUD будет сигнал, когда ваша скорость вращения до 5000, чтобы вы могли бы вверх или вниз по волновой кнопке, чтобы увеличить или уменьшить стоимость, После завершения настройки, существуют нажмите и удерживайте кнопку вертикально волна кнопку в течение 5 секунд.

10. HUD не может автоматического включения

Напряжение пускового двигателя HUD по умолчанию составляет 13,2 В, пожалуйста, настройте напряжение до 12,8 В.

Переключатели HUD, пресс-в волне клавишу в течение 5 секунд войти в меню настройки, короткое нажатие на кнопку wave вертикально в меню 16, по умолчанию значение параметра 132, вы могли бы вверх или вниз по волновой кнопке, чтобы увеличить или уменьшить стоимость, отрегулировать от 132 до 128. после завершения настройки, существуют нажмите и удерживайте кнопку вертикально волна кнопку в течение 5 секунд.

11: Как я могу узнать автомобиля комбинированный расход топлива?

После остановитесь автомобиля, расход топлива на HUD состоит в комбинированном Расход топлива (или средний расход топлива) с вашего времени движения транспортного средства для того, чтобы время парковки.

12. Переключатель ВКЛ/ВЫКЛ не может осуществляться поверх самых старых

Установка на шнуровке для автомобилей с функцией "старт-стоп":

Переключатели HUD, пресс-в волне клавишу в течение 5 секунд войти в меню настройки, по вертикали: короткое нажатие волна кнопка 7 раз, чтобы найти меню 7, параметр по умолчанию-1 шт., вверх или вниз Кнопка для регулировки параметра 3. после регулировки, пресс-в волне клавишу в течение 5 секунд, чтобы сохранить ее.

Параметром 3 является использование напряжения для включения/выключения HUD.

Если не может быть автоматически выключается до сих пор, пресс-в течение 5 секунд войти в меню настройки, короткое нажатие 16 раз, чтобы найти меню 16, по умолчанию параметр показывает 132, вверх/вниз Кнопка изменения его в 128. После регулировки, пресс-в волне клавишу в течение 5 секунд, чтобы сохранить ее.

13. Каким образом, чтобы ввести в меню настройки?

Разъем OBD кабель-> Пресс переключатель и отпустите через 5 секунд --> показывая Большой 107 и небольшой 0 (888 и 88 покажет, другое место черного цвета) --> Большая 107 означает, что настройка параметров, небольшой 0 означает, что нулевой меню-нажмите большое количество до 117, небольшое количество, но не более чем на 1-нажмите большое количество до 100, небольшое количество до 2-пресс для переработки, чтобы выбрать Параметр

По умолчанию HUD меню и относящийся к нему высокой интенсивности параметры:

0-(107)-1-(117)-2-(100)-3-(30) 4-(30) 5-(0) 6 (120) 7-(1) 8-(0) 9-(2) 10-(1) 11-(1) 12-(0) 13-(0) 14-(70) 15-(20) 16-(132) 17-(0)

14: как HUD сброс кодов неисправностей?

Во-первых, пожалуйста, не начинайте вашего автомобиля, включите ключ (некоторые машины не имеет ключа, затем включите электричество), в тех случаях, когда ваш автомобиль ЭБУ работает и hud-дисплей ничего, циферблат в течение 5 секунд, вы услышите звук 'tick', это означает, что ясный успешно.
