Описание

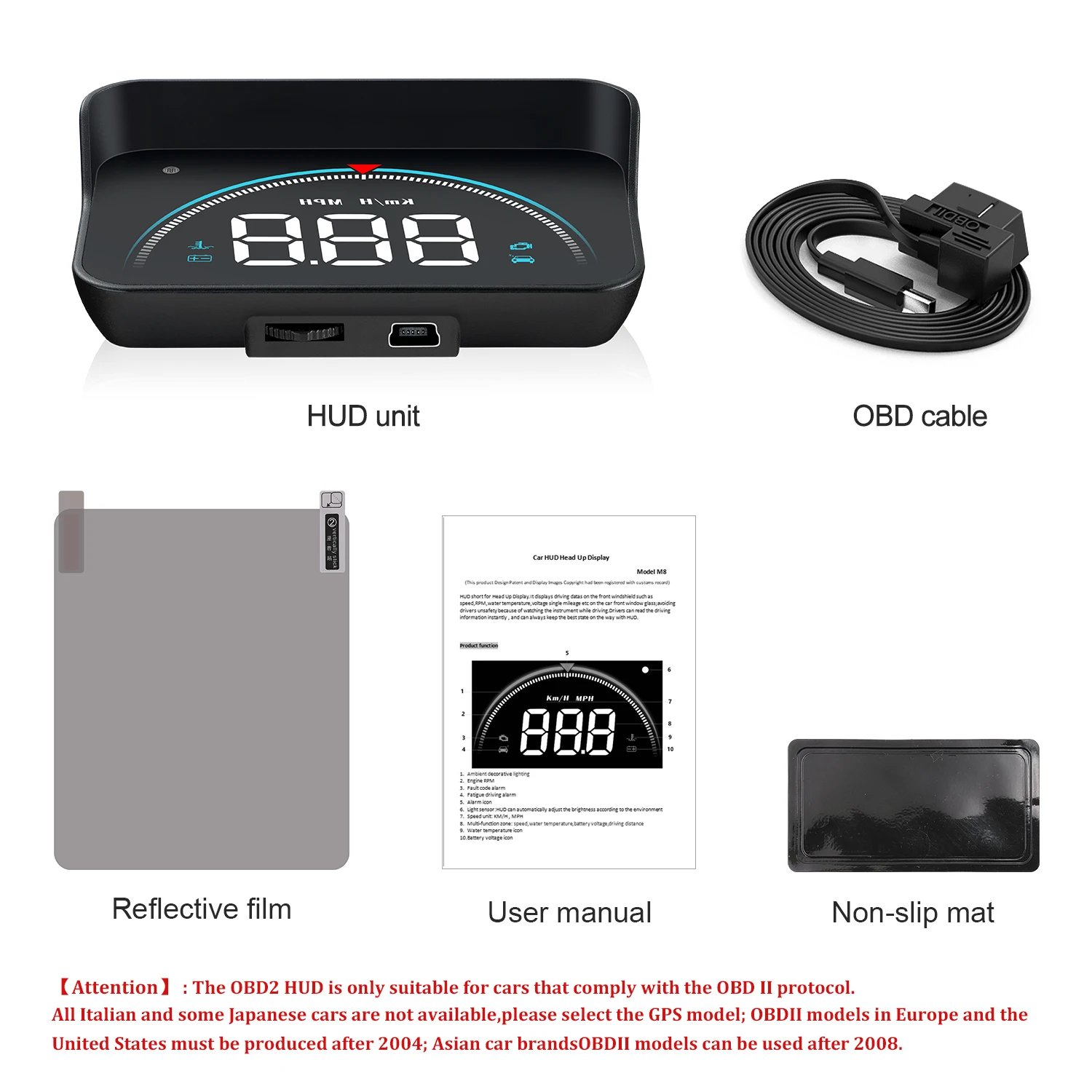

Автомобильный дисплей на голову M8 HUD ODB2 3,5 дюймов дисплей сигнализации напряжения Спидометр Предупреждение о превышении скорости

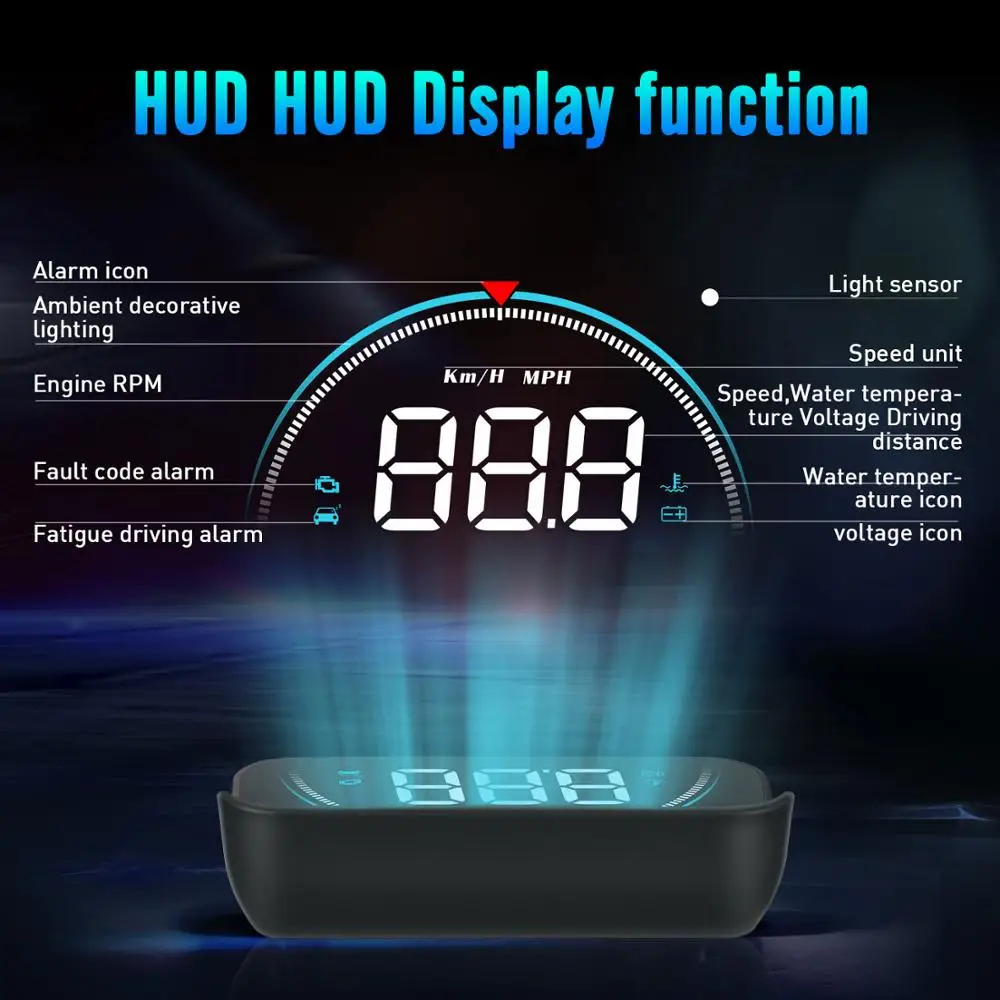

Функция продукта

1. Внешнее декоративное освещение

2. И двигателя (об/мин)

3. Сигнализация с кодом неисправности

4. Сигнализация от усталости при вождении

5. Значок сигнализации

6. Светильник: HUD может автоматически регулировать яркость в зависимости от окружающей среды

7. Скорость: км/ч, MPH

8. Многофункциональная зона: скорость, температура воды, напряжение батареи, расстояние движения

9. Значок температуры воды

10. Значок напряжения батареи

Волна кнопку Функция:

Когда волнистая пуговица находится спереди:

1. Короткий нажмите влево: после входа в меню настройки, чтобы добавить значение по умолчанию

2. Короткое нажатие вправо: для переключения режима отображения (обычная модель/высокоскоростной режим/простой режим)

3. Короткое нажатие в:

(1) переключение нескольких функций: напряжение/температура воды/скорость

(2) после входа в меню настройки, чтобы добавить Меню

4. Длинное нажатие влево: выключение/включение зуммера

5. Длительное нажатие вправо: все огни будут включены, чтобы устранить код неисправности, сделать это снова, чтобы сохранить и выход

6. Длительное нажатие в:

(1) для входа в меню настроек

(2) Когда закончите регулировку, нажмите и удерживайте кнопку, чтобы сохранить и выход

Восстановление заводских настроек

Когда HUD выключается, долгое нажатие-в волновой кнопке и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, сброс закончен.

Очистить код неисправности

Когда HUD включен, долго тяните вправо кнопку в течение 5 секунд, затем все огни будут включены, это означает, что закончено, сделать это снова, чтобы сохранить и выход

Выключение/включение зуммера

Долгое нажатие левой кнопки настройки на 5 секунд, чтобы выключить зуммер, сделать это снова, чтобы включить зуммер

Установка HUD

Нажмите и удерживайте кнопку «Волна» для 5S, чтобы войти в настройки меню, нажмите и удерживайте кнопку «Волна», чтобы увеличить или уменьшить значение параметра. После регулировки нажмите и удерживайте в течение 5 секунд для сохранения и выхода.

Предупреждение

Если не используйте HUD в течение длительного времени, пожалуйста, Вытяните кабель

Устранение неполадок

1. Экран без дисплея и без питания

Запуск двигателя автомобиля; Проверьте, плотно ли БД кабель линии; пожалуйста, Вытяните кабель БД больше раз, чтобы убедиться; Проверьте, включен ли выключатель питания HUD. Если все еще нет дисплея, пожалуйста, смените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и повторите попытку.

2. При включении HUD, HUD показывает только Напряжение автомобиля и автоматически выключается через несколько секунд вождения.

Режим OBD доступен только для автомобилей с OBD2 и EU-OBD соглашение (Европейский регион: после 2003 лет, другой регион: после 2007 лет)

Продукты HUD не поддерживают протокол JOBD и OBDI.

3. Машина застревает или застревает во время вождения

Проверьте интерфейс OBD, если подключено к другому устройству OBD, удалите другие устройства OBD и сделайте сброс до заводских настроек (найти меню 14).

4. Неточные Скорость

(1) сначала проверьте правильность блока скорости или нет, блок скорости включая км/ч и MPH

(2) Когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 1 и параметр показывает 107, нажмите левую или правую кнопку настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока он не покажет правильный. После настройки нажмите вертикально в течение 5 секунд, чтобы сохранить его. (пример: если панель показывает 100, а HUD показывает 103, затем измените значение по умолчанию HUD с 107 на 104)

5. Стоп-звезда автомобилей

Вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 13 раз в меню 13, параметр по умолчанию 20, нажмите влево или вправо, чтобы изменить на 180, затем время отключения питания будет 3 минуты, затем вертикальное нажатие в течение 5 секунд, чтобы сохранить и выход, HUD выключится в течение 3 минут.

6. HUD не может автоматически выключить (об/мин или скорость не при о)

Когда HUD включен, нажмите кнопку в течение 5 секунд, чтобы войти в меню, установите в меню 12. Изменение напряжения от 0 до 13,2 В или 13,5 в. Как только Регулировка закончена, нажмите кнопку настройки в течение 5 секунд, чтобы сохранить и выход.

7. Когда HUD выключить, но перезагрузить

Найдите меню 12, настройте по умолчанию до 13,6-13,8 В

Технические параметры

1. Температура окружающей среды:-40 °C-+ 120 °C

Барометрическое давление нажатие: Включение или 86-106KPa

Относительная влажность: 10%-95%

Защита окружающей среды передачи голоса: <= 60dB

2. Рабочее напряжение: 11В ~ 18В (12В/200мА)

3. Ток сна: <= 30 мА

4. Способ отображения: отражение виртуального изображения

5. Дисплей: светодиодный дисплей

6. Коэффициент пропускания отражателя: 98%
