HUD A200 дисплей автомобиля gps OBD OBD2 диагностический инструмент проектор Цифровой измеритель скорости автомобиля сигнализация безопасности

1 155 руб.

Описание

HUD основной Особенности:

1. Подключи и работай с любым OBDII или EUOBD способным транспортным средством;

2. Экран 3,5 дюйма HD дисплей

3. Многоцветный дизайн делает экран более обильным и легче читать

4. Нано-технология для устранения двойных отражений, более четкая.

5. Богатое Содержимое: скорость, об/мин, температура воды, напряжение, Сигнализация низкого напряжения, сигнализация высокой температуры воды, сигнализация о превышении скорости, сигнализация об усталости, свободно переключение между километрами и милями.

6. Автоматическое включение/выключение: запуск и выключение HUD с запуском и выключением транспортного средства, эффективная защита автомобильного аккумулятора; сохранение режима ручного переключения, более простое управление HUD.

7. 5-уровневая регулировка яркости, автоматический и ручной режим регулировки яркости

8. Автоматическая и ручная регулировка для сигнализации высокой температуры воды

9. Автоматическая и ручная регулировка для сигнализации низкого напряжения

10. Автоматическая и ручная регулировка для усталости вождения сигнализации

Дисплей функции

1. Зуммер (долгое время тяните вниз кнопку волны, чтобы выключить звуковой сигнал, сделайте это снова, чтобы включить)

2. Скорость, температура воды, напряжение (Короткое нажатие на кнопку волны может переключить эту информацию)

3. Об/мин (1 значок означает 200r)

4. Скорость на MPH

5. Скорость при км/ч

6. Светильник (автоматически регулирует яркость в зависимости от окружающей среды)

7. Напряжение значок

8. Значок будильника при усталости

9. Значок температуры воды

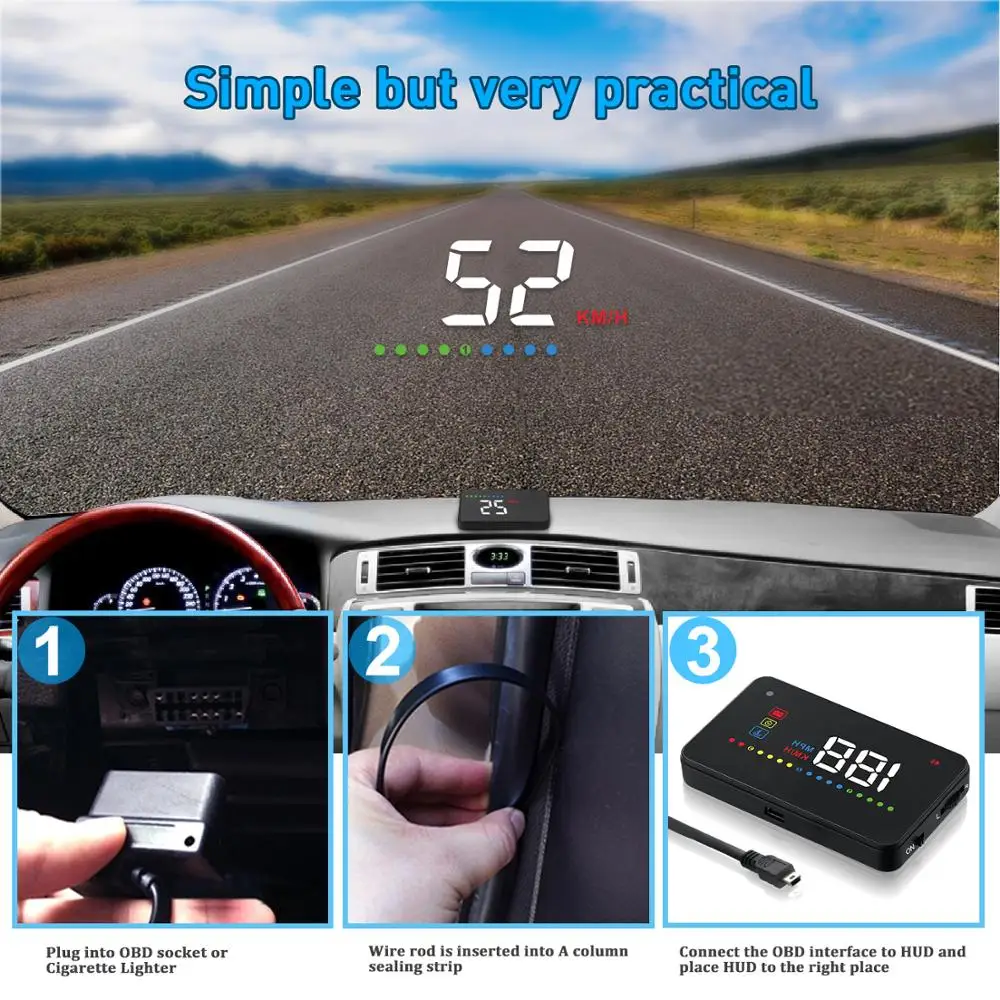

HUD установки:

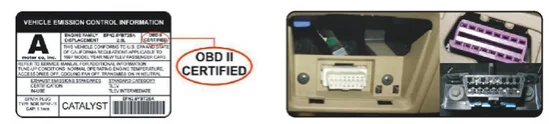

1. Знать свой бренд автомобиля, HUD работает для автомобилей с OBDII соглашение или ЕС OBD соглашение. Откройте капот двигателя и найдите наклейку под ним (см. Изображение ниже 1), если у него есть слова, такие как сертификат OBDII, то он может быть установлен.

2Найдите диагностическую ссылку 16 pin (см. Изображение ниже 2) транспортного средства и соедините его хорошо с соединительной линией OBDII.

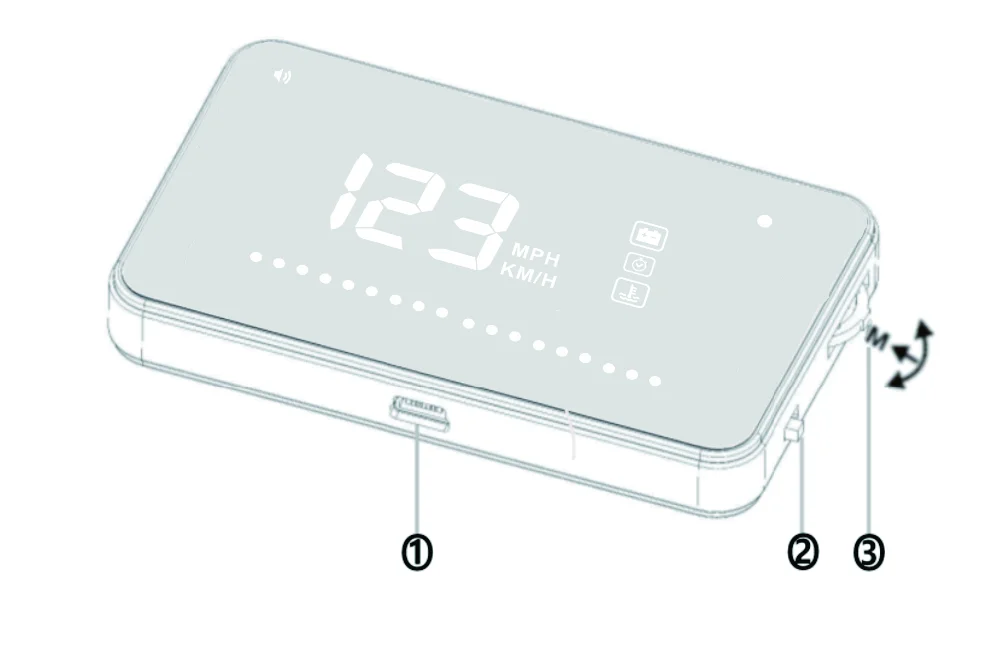

HUD ключи функция:

1. Вход кабеля OBDII

2. Мощность кнопка

3. Трехполосная волнистая кнопка:

A. Кнопка вверх = движение вверх

B. Кнопка Ok = Внутренняя Кнопка нажмите

C. Кнопка Вниз = движение вниз

Вертикальное короткое нажатие кнопки настройки:

Переключатель температуры воды, напряжения и скорости.

Потяните вниз кнопку настройки для 5 s:

Выключите/Включите звуковой сигнал.

Сбросить настройки:

Когда HUD выключается, долгое нажатие кнопки настройки и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, сброс закончен.

Очистите код неисправности:

Включите HUD и ожидая, пока он успешно сканирует OBD2 программы, долго тяните вверх кнопку настройки, полный экран будет включен, и это означает, что Очистить коды неисправностей завершены. потяните кнопку снова для выхода

Значение спидометра транспортного средства было отрегулировано на высоком заводе автомобиля, чтобы сделать вождение безопасным. так как HUD получает данные от ECU, таким образом, HUD Дисплей является точным значением. расчетные данные ECU будут немного отличаться от данных приборной панели автомобиля. Если вы обнаружите, что значение дисплея HUD не совпадает с приборной панелью, вы можете войти в настройки меню для регулировки значения HUD, затем информация о дисплее HUD

Вступить в Настройки меню

Есть 3 направления для волновой кнопки: вверх, вертикально, вниз.

Вертикальное длинное нажатие для 5S, чтобы войти в настройки меню, вертикальное короткое нажатие для увеличения опции меню, вверх и вниз волновой кнопки для увеличения или уменьшения значения параметра. После регулировки, вертикальное долгое нажатие 5 секунд, чтобы сохранить и exit.1. OBDII кабельный ввод

2. Мощность кнопка

3. Трехполосная волнистая кнопка:

A. Кнопка вверх = движение вверх

B. Кнопка Ok = Внутренняя Кнопка нажмите

C. Кнопка Вниз = движение вниз

Вертикальное короткое нажатие кнопки настройки:

Переключатель температуры воды, напряжения и скорости.

Потяните вниз кнопку настройки для 5 s:

Выключите/Включите звуковой сигнал.

Сбросить настройки:

Очистите код неисправности:

Вступить в Настройки меню

Есть 3 направления для волновой кнопки: вверх, вертикально, вниз.

Вертикальное длинное нажатие для 5S, чтобы войти в настройки меню, вертикальное короткое нажатие для увеличения опции меню, вверх и вниз волновой кнопки для увеличения или уменьшения значения параметра. После регулировки нажмите на 5 секунд для сохранения и выхода.

Применение и установка дляReflectiНаПленка:

Использование устройства без светоотражающей пленки может привести к двойному изображению, наблюденному пользователем в зависимости от лобового стекла. Если вы видите двойной слой, это из-за ветрового стекла двухслойной конструкции, и вы должны установить пленку, следуя инструкции ниже.

1. Поместите поставляемый нескользящий коврик в нужное положение на приборной панели с HUD сверху.

2. Наблюдение, где HUD отражает положение отражающей пленки.

А. Перед установкой пленки убедитесь, что поверхность чистая и сухая;

B. снять заднюю защитную сторону с маркировкой (1) и прикрепить пленку к очистка ветрового стекла;

C. Как только вы удовлетворены местоположением, используйте кредитную карту или аналогичную, чтобы удалить любые пузырьки или воздушные карманы, которые остаются;

D. Снимите переднюю сторону с маркировкой (2), если вам нужно отрегулировать отражение HUD, переместите с помощью нескользящего коврика.

Технические параметры:

Температура окружающей среды:-40c-+ 80c Атмосферное давление 86-106 кПа

Относительная влажность: 10%-95% Экологический шум <= 60 дБ (A)

Уровень звука тревоги: "= 30 дБ (А)

Рабочее напряжение: 9 ~ 16Vdc (12Vdc/400mA)

Размер HUD: 9*5,4*1,2 (см)

Вес HUD: 40 г

Раствор для распространенных проблем

1. Экран без дисплея и без электричества

Запуск двигателя автомобиля; Проверьте, плотно ли БД кабель линии; пожалуйста, потяните кабели БД больше раз, чтобы обеспечить; Проверьте, включается ли выключатель питания HUD. Если нет дисплея по-прежнему, пожалуйста, смените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и повторите попытку.

2. При включении HUD, HUD показывает только Напряжение автомобиля и автоматически выключается через 30 секунд вождения.

HUD только что доступен для автомобилей с OBD2 соглашение и EU-OBD соглашение (Европейский регион: после 03 лет, другой регион: после 07 лет)

Продукты HUD не поддерживают JOBD и OBDI и рекомендуют тест для другого автомобиля.

3. Не видно, когда HUD под солнечным светом, и с двойным отражением.

Проверьте, порвана ли Защитная пленка для хоста HUD, и, пожалуйста, наклейте отражающую пленку на ветровое стекло. и вертикальное нажатие кнопки настройки в течение 5 секунд, чтобы войти в настройки меню, когда HUD включен, короткое нажатие 2 раза в меню 2, отрегулируйте параметр до 5, вертикальное нажатие в течение 5 секунд для экономии.

4. Неправильная операция приводит к авариям. Или неточную данные

Сделайте сброс настроек.

5. Неточные Скорость

A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, короткое нажатие в волновой кнопке для переключения между км/ч и MPH

B. когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в опции меню, найти меню 1, параметр показывает 107, кнопка настройки вверх или вниз, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не покажет правильный. после регулировки, вертикальное нажатие в течение 5 секунд, чтобы сохранить его.

6. Настройка HUD для ASS (автоматическая система запуска/остановки)

Значение по умолчанию для времени выключения HUD составляет 10 секунд, когда автомобиль является газоэлектрическим гибридом и автоматической системой запуска/остановки, вы можете задержать время выключения в меню 10 (из 10 секунд продлить До 180 секунд.) если все еще не работает, пожалуйста, установите питание на напряжение 13,2 В или 13,6 В, что означает, что HUD выключится, когда напряжение автомобиля меньше 13,2 В

7. HUD не может выключить или HUD может выключить, но повторно начать

Измените значение меню 9 на любое из 13,2 В до 140 в
