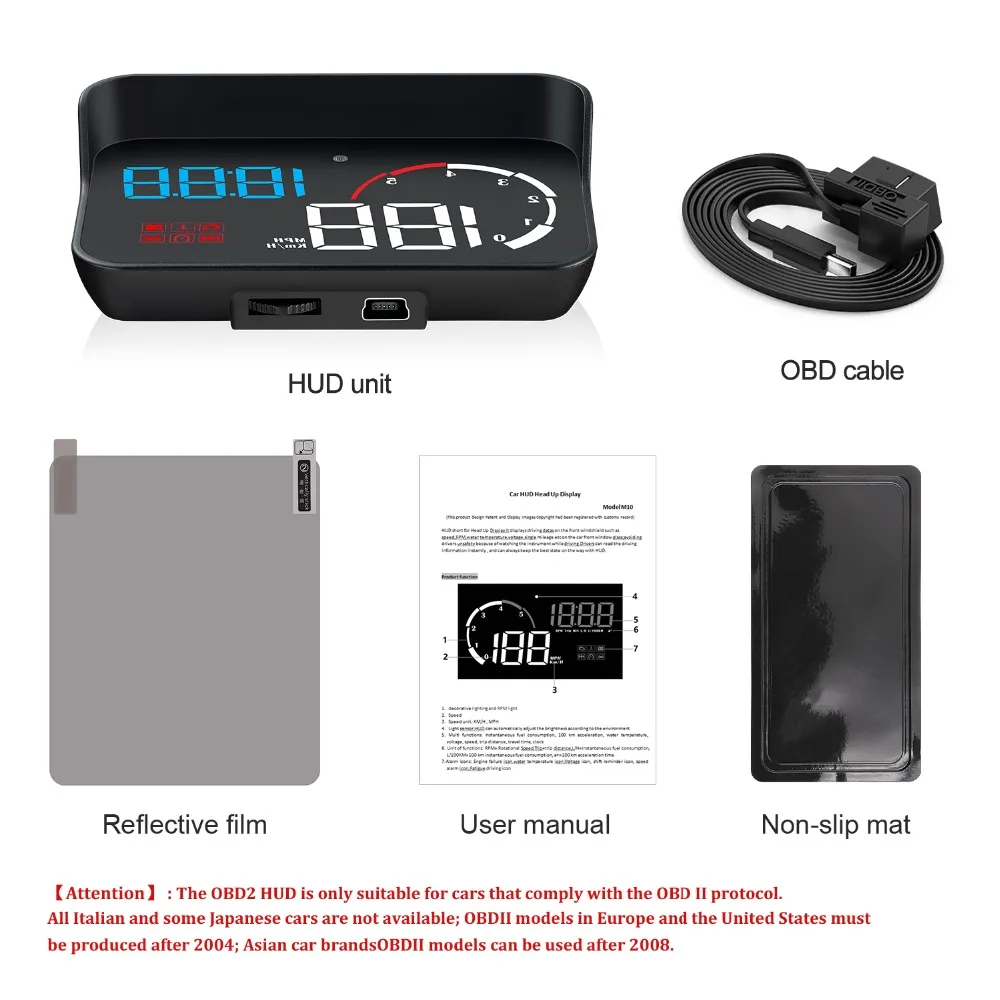

Автомобильный дисплей Hud M10, Автомобильный gps obd OBD2, диагностический инструмент, проектор, цифровой измеритель скорости, автомобильная сигнализация безопасности

Описание

Автомобильный дисплей Hud M10, Автомобильный gps obd OBD2, диагностический инструмент, проектор, цифровой измеритель скорости, автомобильная сигнализация безопасности

Функция продукта

1. Декоративный светильник ing и RPM светильник

2. Скорость

3. Скорость: км/ч, MPH

4. Светильник: HUD может автоматически регулировать яркость в зависимости от окружающей среды

5. Многофункциональные функции: мгновенный расход топлива, 100 км ускорение, температура воды, напряжение, скорость, расстояние поездки, время в пути, часы

6. единица функций: RPM = скорость вращения, Trip = расстояние поездки, L/H = мгновенный расход топлива, L/100 км = 100 км мгновенный расход топлива, a + = 100 км время ускорения

7. Значки сигнализации: значок сбоя двигателя, значок температуры воды, значок напряжения, значок напоминания о смене, значок сигнализации скорости, значок усталости вождения

Волна кнопку Функция:

Когда кнопка/кнопка настройки волны находится спереди:

Нажмите левую: (1) Переключение режима отображения оборотов

(2) После входа в меню настройки, чтобы уменьшить значение по умолчанию

Нажмите вправо: (1) Когда HUD работает, чтобы переключить режим отображения (Стандартный/конкурентоспособный/простой режим) (2) после входа в меню настройки, чтобы добавить значение по умолчанию

Короткое нажатие в:( 1) переключатель нескольких функций: мгновенный расход топлива/100 км время ускорения/температура воды/напряжение/скорость/расстояние поездки/Время в пути/часы

(2) после входа в меню настройки, чтобы добавить Меню

LOng нажмите левую: Выключение/включение зуммера

Долгое нажатие правой: Все огни будут гореть, чтобы устранить код неисправности, сделать это снова, чтобы вернуться к работе

Нажмите и удерживайте кнопку в: (1) для входа в меню настроек

(2) Когда закончите регулировку, нажмите и удерживайте кнопку, чтобы сохранить и выход

Восстановление заводских настроек

Когда HUD выключается, долгое нажатие-в волновой кнопке и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, сброс закончен.

Очистить код неисправности

Когда HUD включен, долго тяните вправо кнопку в течение 5 секунд, затем все огни будут включены, это означает, что закончено, сделать это снова, чтобы сохранить и выход

Выключение/включение зуммера

Долгое нажатие левой кнопки настройки на 5 секунд, чтобы выключить зуммер, сделать это снова, чтобы включить зуммер

Часы калибровки:

Устройство не содержит батарею, поэтому необходимо установить часы после отключения питания HUD

Долгое нажатие на кнопку для 5S, чтобы войти в меню, затем короткое нажатие в 15 раз, чтобы меню 15, часы 12:00 и мерцают, нажмите влево, чтобы переключить час и минуту, нажмите вправо, чтобы отрегулировать номер. После завершения калибровки нажмите кнопку в течение 5 секунд для сохранения и выхода.

HUD настройки:

Пожалуйста, следите за отражением на лобовом стекле, чтобы сделать вашу работу

Долгое нажатие в волновой кнопке для 5S, чтобы войти в настройки меню, он будет отображать меню 1, короткое нажатие для увеличения опции меню, нажмите влево или вправо кнопку волн, чтобы увеличить или уменьшить значение по умолчанию. После регулировки нажмите и удерживайте в течение 5 секунд для сохранения и выхода.

Меню	Функция	Диапазон регулировки	Объяснение	Значение по умолчанию
1	Скорость	В переменного тока, 50-150	Когда скорость не совпадает с приборной панелью: нажмите влево или вправо кнопку волны для регулировки. Напр. Когда дисплей приборной панели скорость на 100, дисплей HUD скорость на 103 (быстрый 3, чем панель), затем отрегулируйте значение по умолчанию HUD от 107 до 104	107
2	Расход топлива	В переменного тока, 50-150	Когда расход топлива не совпадает с приборной панелью: Кнопка «вверх» или «вниз» для регулировки	100
3	Оповещение о соотношении об/мин	10-75	HUD даст сигнал тревоги, когда обороты достигают 7500 r (75 = 7500r)	75
4	Напоминание о смене	10-75	HUD даст напоминание о смене, когда обороты достигают 7500 r (75 = 7500r)	75
5	Четырехэтапный сигнализации	0-1	0 = будильник выключен 1 = открытый сигнал тревоги (при скорости 60,80, 100120 км/ч подаст сигнал тревоги)
6	Оповещение о превышении скорости	30-199	Когда скорость транспортного средства достигает 150, HUD даст сигнал тревоги	150

7	Яркость регулировки	0-11	0 = Автоматическая регулировка яркости, 1 = самая темная, 11 = самая яркая, 1 & rarr; 11 увеличивается
8	Датчик температуры воды	В переменного тока, 50-150	Когда температура воды выше 120, это даст сигнал тревоги	120
9	Напряжение сигнализации	0-15,0	Как только напряжение будет ниже значения по умолчанию 10,0 в, это даст сигнал тревоги	10,0
10	Вождения, напоминающий о	1,0-8,0	Напоминаем после 4,0 часов непрерывного вождения	4,0
11	Скорость блок	1-2	1 = км 2 = миль в час)	1
12	Температура воды при стирке блок	1-2	1 = °C 2 = °F	1
13	Напряжение установка	0-15,0	Если HUD не может автоматически выключить, измените напряжение на 13,2
14	Выключения времени	20-300	Значение по умолчанию для времени выключения HUD составляет 20 секунд, когда автомобиль является газоэлектрическим гибридом А, вы можете задержать время выключения (например, 180 s), тогда HUD выключится через 180 s	20
15	Часы калибровки	В 12-часовом формате системы	Нажмите влево, чтобы переключить часы и минуты, нажмите вправо, чтобы настроить номер	12:00
16	Восстановление заводских настроек	0-1	По умолчанию составляет 0. Установите 1, вертикально нажмите кнопку настройки для 5S, затем вернитесь к интерфейсу отображения.

Предупреждение

Если не использовать HUD в течение длительного времени (более одной недели), пожалуйста, Вытяните кабель

Устранение неполадок

1. Экран без дисплея и без питания

Запуск двигателя автомобиля; Проверьте, плотно ли БД кабель линии; пожалуйста, Вытяните кабель БД больше раз, чтобы убедиться; Проверьте, включен ли выключатель питания HUD. Если все еще нет дисплея, пожалуйста, смените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и повторите попытку.

2. При включении HUD, HUD показывает только Напряжение автомобиля и автоматически выключается через несколько секунд вождения.

Режим OBD доступен только для автомобилей с OBD2 и EU-OBD соглашение (Европейский регион: после 2003 лет, другой регион: после 2007 лет)

Продукты HUD не поддерживают протокол JOBD и OBDI.

3. Машина застревает или застревает во время вождения

Проверьте интерфейс OBD, если подключено к другому устройству OBD, удалите другие устройства OBD и сделайте сброс до заводских настроек (найти меню 16).

4. Неточные Скорость

(1) первая проверка скорости блока верна или нет, скорость блока включая км/ч или MPH (см. Меню 11)

(2) Когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 1 и параметр показывает 107, нажмите левую или правую кнопку настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока он не покажет правильный. После настройки нажмите вертикально в течение 5 секунд, чтобы сохранить его. (пример: если панель показывает 100, а HUD показывает 103, затем измените значение по умолчанию HUD с 107 на 104)

5. Неточный расход топлива

Устройство для расхода топлива составляет л/100 км, дисплей HUD-это один расход топлива для вождения, в то время как дисплей автомобиля интегрирован средний расход топлива для вождения, так что это нормально, если есть разница.

Дисплей HUD три вида расхода топлива

A. Режим холостого хода: HUD отображает мгновенный расход топлива в час (л/ч), это означает, что HUD может понять, сколько масла потребляется автомобиль после запуска двигателя в течение одного часа

B. Режим вождения: HUD отображает мгновенный расход топлива 100 км

C. Финишное Вождение: дисплей HUD-средний расход топлива 100 км, при выключении автомобиля, HUD автоматически выключится через 10 с

6. Стоп-звезда автомобилей, HUD выключение После торможения

Вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 14 раз в меню 14, параметр по умолчанию 20, нажмите влево или вправо, чтобы изменить 180, затем время отключения питания будет 3 минуты, затем вертикальное нажатие в течение 5 секунд, чтобы сохранить и выход, HUD выключится в течение 3 минут.

7. HUD не может автоматически выключить (об/мин или скорость не на 0)

Когда HUD включен, нажмите кнопку в течение 5 секунд, чтобы войти в меню, установите в меню 13. Изменение напряжения от 0 до 13,2 В или 13,5 в. Как только Регулировка закончена, нажмите кнопку настройки в течение 5 секунд, чтобы сохранить и выход.

8. Когда HUD выключить, но перезагрузить

Найдите меню 13, настройте по умолчанию до 13,6-13,8 В

Технические параметры

1. Температура окружающей среды:-40 °C-+ 120 °C

Барометрическое давление нажатие: Включение или 86-106KPa

Относительная влажность: 10%-95%

Защита окружающей среды передачи голоса: <= 60dB

2. Рабочее напряжение: 11В ~ 18В (12В/200мА)

3. Ток сна: <= 30 мА

4. Способ отображения: отражение виртуального изображения

5. Дисплей: светодиодный дисплей
