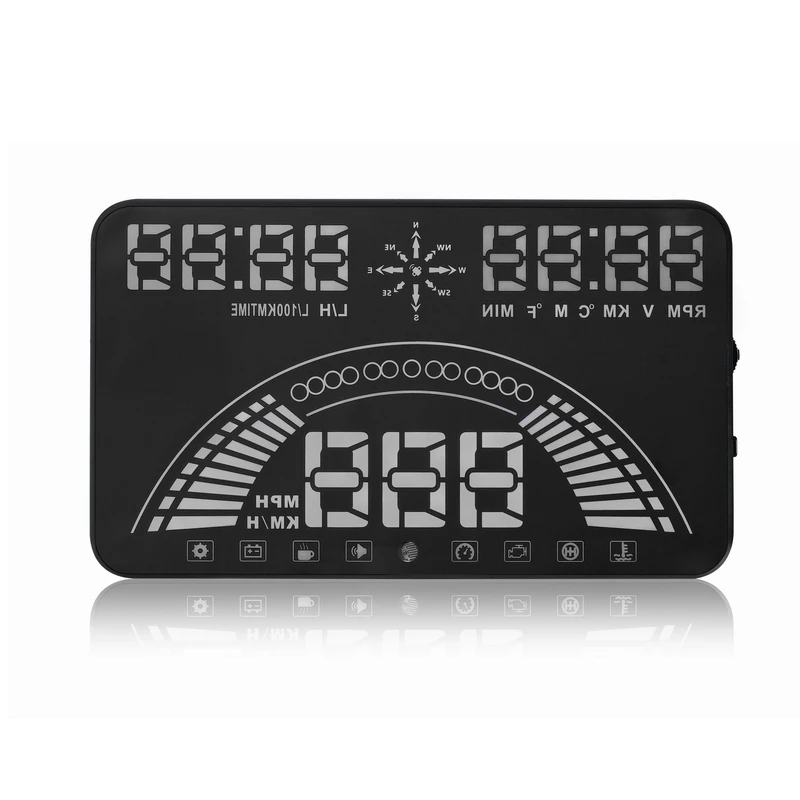

Автомобильный дисплей на голову HUD S7 5,8 ''дюймовый obd2 gps две системы автомобильный интерфейс измеритель скорости детектор превышения скорости оповещения светодиодный сигнал тревоги

Описание

Автомобильный дисплей на голову HUD S7 5,8 ''дюймовый obd2 gps две системы автомобильный интерфейс измеритель скорости детектор превышения скорости оповещения светодиодный сигнал тревоги

Основные функции и особенности HUD:

1. Комбинируйте систему OBD и gps HUD в один, свободный переключатель

2. 20 видов функциональных данных

3. Размер экрана 5,8 дюйма HD дисплей

4. Автоматическое включение/выключение

Автоматический и ручной режимы регулировки яркости

Бортовой диагностики версии основные функции:

1. Об/мин, напряжение, расстояние, температура воды, время вождения

2. Расход топлива, температура воды, напряжение

3. Блок оборотов, блок напряжения (V), блок расстояния (км/миля), блок температуры воды (℃/℉)

4. Единица расхода топлива (л/ч, л/100 км)

5. Все маленькие круглые огни выключаются, когда скорость движения превышает 50 км/ч

6. Декоративный светильник (будет включаться все время во время вождения)

7. Весь светильник отключается при оборотах выше 4000р

8. Скорость автомобиля

9. Блок скорости (км/ч, MPH)

10. дисплей значка (слева направо): Настройка меню, смена напоминания, код неисправности двигателя, через значок скорости, светильник датчика, зуммер, вождении в состоянии усталости, оповещение о низком напряжении, высокой температуре воды

Gps основные функции:

1. Расстояние и время вождения, напряжение

2. Схемой проезда

3. Часы, время вождения

4 блок расстояния вождения (км, м) блок времени вождения (мин), Блок Напряжения

5. Государств-сателлитов

6. Декоративный светильник (будет включаться все время во время вождения)

7. Значок скорости (все светильник выключается, когда скорость движения превышает 100 км/ч)

8. Скорость автомобиля

9. Блок скорости (км/ч и MPH)

10. Дисплей значка (слева направо): о превышении скорости, значок, светильник датчика, зуммер, вождении в состоянии усталости, оповещение о низком напряжении.

Функция кнопки:

1. Usb-кабель

2. Выключатель питания: Трехходовой

A. Для включения питания и режима OBD,

B. Средний для выключения,

C. Вниз для включения питания и режима gps.

3. Кнопка настройки: трехполосная Кнопка волны, короткое или длинное нажатие

A. Кнопка вверх = движение вверх

B. Кнопка Ok = Внутренняя Кнопка нажмите

C. Кнопка Вниз = движение вниз

Функции OBD для волновой кнопки:

1. короткое подтягивание: Переключение между мгновенным расходом топлива, расходом топлива на 100 км, временем вождения (Пожалуйста, обратите внимание, после входа в меню настройки, короткое подтягивание для увеличения параметра).

2. короткий потяните вниз: Переключение между оборотами, напряжением, пробегом, температурой воды, временем вождения (Пожалуйста, обратите внимание, после входа в меню настройки, короткий потяните вниз, чтобы уменьшить параметр).

3. Вертикальное короткое нажатие: Переключение между датчиком скорости миля или км (Пожалуйста, обратите внимание: после входа в меню настройки, вертикальное короткое нажатие для увеличения меню).

4. Длинный потяните вниз: Включите или выключите звуковой сигнал.

5. Вертикальное длинное нажатие 5 секунд: Войдите в меню настройки (меню 0-7), после завершения настройки, вертикальное длинное нажатие в 5 секунд, чтобы сохранить его и выход.

6. Долго тяните вверх: вверх в течение 5 секунд, чтобы очистить код неисправности двигателя.

Функции gps для волновой кнопки:

1. Короткое подтягивание: Переключение между расстоянием вождения и временем (Пожалуйста, обратите внимание, после входа в меню настройки, короткое подтягивание для увеличения параметра).

2. Короткий потяните вниз: Переключение между часами, расстояние и время вождения (Пожалуйста, обратите внимание, после входа в меню настройки, короткий потяните вниз, чтобы уменьшить параметр).

3. Вертикальное короткое нажатие: Переключение между датчиком скорости миля или км (Пожалуйста, обратите внимание: после входа в меню настройки, вертикальное короткое нажатие для увеличения меню).

4. Длинный потяните вниз: Включите или выключите звуковой сигнал.

5. Вертикальное длинное нажатие 5 секунд: Войдите в меню настройки (меню 0-7), после завершения настройки, вертикальное длинное нажатие в 5 секунд, чтобы сохранить его и выход.

6. Долго тяните вверх: вверх в течение 5 секунд, чтобы очистить код неисправности двигателя.

Переключатель зуммера:

Вниз кнопку волны 5 секунд, чтобы выключить зуммер, вниз кнопку волны 5 секунд снова, чтобы включить знак зуммера.

Зазор кода неисправности двигателя:

Когда HUD подключен к машине, пожалуйста, не запускайте машину, поставьте ключ на "ON", ожидая

Выключение HUD, затем обратная сторона волновой кнопки в течение 5 секунд, вы услышите «Звуковой сигнал» от HUD, что означает очистку кодов неисправностей завершенных.

Сбросить настройки:

Вертикально долго нажмите 5 секунд, чтобы войти в настройки меню, короткое нажатие 16 раз, чтобы найти меню 16, короткое нажатие вниз к параметру 1, долгое нажатие через 5 секунд, чтобы сохранить после регулировки.

HUD настройки:

Так как HUD отображает данные, получаемые от ECU, данные ECU будут немного отличаться от данных приборной панели автомобиля. В это время вы можете войти в настройки меню, чтобы иметь точную настройку HUD, чтобы получить те же данные, что и приборная панель. производители HUD вносят коррективы в соответствии с обычными тестовыми значениями перед выпуском HUD, Если вы обнаружите, что-то отличается от значений приборной панели, пожалуйста, сделайте корректировку, как показано ниже:

Долгое нажатие в волновой кнопке 5 секунд для входа в настройки меню (3 направления здесь для вашего выбора: вверх, вертикально и вниз), вертикальное короткое нажатие 1 раз, значение меню будет увеличиваться вместе с ним, вверх или вниз кнопки, чтобы увеличить или уменьшить параметр. вертикально нажмите и удерживайте 5 секунд для сохранения и выхода после регулировки.

GMT Регулировка:

Убедитесь, что ваш GMT (по умолчанию GMT + 8). В соответствии с вашим часовым поясом для регулировки HUD. вертикальное нажатие 5 секунд для входа в настройки меню, короткое нажатие 6 раз для меню 6, параметр показывает 8 (означает GMT + 8) вверх или вниз Кнопка волн Настройте на часовой пояс вашей страны, а затем нажмите вертикально в течение 5 секунд, чтобы вернуться на предыдущую страницу.

Использование и установка для отражающей пленки:

Обратите внимание: HUD проецирует информацию о приборной панели на лобовом стекле автомобиля, потому что ветровое стекло двойное, что сделает двойное отражение на ветровом стекле, когда оно работает. двойное отражение будет отличаться из-за разного ветрового стекла. если вы видите четкую информацию о отображении, то нет необходимости использовать отражающую пленку. Если есть двойное изображение, пожалуйста, используйте отражающую пленку.

Сначала, пожалуйста, положите нескользящий коврик на приборную панель, а затем установите HUD на него. отражающая пленка может быть приклеена к позиции справа над позицией HUD, которая может отражать экран хоста на ветровое стекло.

Способы наклеивания пленки:

1. Распылите немного воды на место, на которое будет наклеена пленка, а затем используйте сухую ткань, чтобы очистить ее;

2. Снимите заднюю сторону (помеченную 1) отражающей пленки, затем вставьте ее в оконное стекло.

3. После того, как вы отрегулировали расположение, вы можете использовать скретч-доску или что-то еще плоское, чтобы почистить пленку и выдавить воду наизнанку, пока в ней не будет пузыря или воды.

Снимите защитную пленку (помеченную 2) отражающей пленки. Если пленка не может отображать всю информацию, пожалуйста, отрегулируйте нескользящий коврик для перемещения положения

HUD Технические характеристики:

Рабочая температура:-40c-+ 80c

Атмосферное давление: 86-106KPa

Относительная влажность: 10%-95%

Экологический шум: <= 60 дБ (A)

Уровень звука тревоги: 》 = 30 дБ (A)

Рабочее напряжение: 9В ~ 16В постоянного тока (12В постоянного тока/400мА)

Размер экрана: 13,5*8*1,5 (см)

HUD Вес 120 г

Режим OBD: решения для обычных проблем

1.(Режим OBD) экран HUD без дисплея и без питания

Проверьте кабель автомобильного зарядного устройства, если он тугой, потяните кабель OBD несколько раз, повторно вставляемый, проверьте переключатель HUD, если он включен. Если все еще нет дисплея, пожалуйста, попробуйте другой автомобиль, чтобы проверить и проверить, плохой ли интерфейс автомобильного прикуривателя, если это плохой прикуриватель, пожалуйста, попробуйте подключить кабельную линию к автомобильному аккумулятору.

2.(Режим OBD) экран HUD показывает только напряжение, и автоматическое выключение через 30 секунд.

HUD в режиме OBD доступен только для автомобилей с OBDII и EOBD соглашение (регион США: после 2003, другие регионы: после 2007), если HUD может отображать только напряжение, это докажет, что ваш автомобиль не может Совместимость с режимом OBD, в это время, пожалуйста, Измените режим gps, чем HUD может работать.

3. (режим OBD) не видно четко, когда HUD под солнечным светом, и с двойным отражением.

Проверьте, порвана ли защитная пленка HUD host, и, пожалуйста, приложите отражающую пленку в подарочной коробке, соответствующей ветровому стеклу.

При условии с питанием, вертикальное нажатие кнопки волны 5 секунд, чтобы войти в меню, короткое нажатие 8 раз в меню 8, потяните кнопку волны к параметру 2, и вертикальное нажатие 5 секунд, чтобы сохранить.

4. (режим OBD) неправильная работа приводит к сбоям или неточным данным

Сделайте сброс настроек. при условии питания, вертикальное нажатие волновой кнопки в течение 5 секунд, чтобы войти в меню, короткое нажатие несколько раз в меню 16, потяните кнопку волны к параметру 1, вертикальное нажатие в течение 5 секунд для экономии.

5.(Режим OBD) неточная скорость

Когда HUD включен, вертикально нажмите кнопку волны 5 секунд, чтобы войти в опции меню, здесь опция меню Показывает 0, параметр показывает 107, вверх или вниз волновой кнопки, чтобы увеличить или уменьшить значение в соответствии с разницей, пока она не покажет правильный. после регулировки, вертикальное нажатие в течение 5 секунд, чтобы сохранить его.

6. (режим OBD) неточный расход топлива

При условии с питанием, вертикальное нажатие кнопки волны 5 секунд для входа в меню, Показать нажмите в 14 раз, чтобы найти меню 14, значение по умолчанию составляет 20 (означает, что излучение 2.0L), вверх или вниз волновой кнопки, чтобы увеличить или уменьшить значение в соответствии с различием с вашего автомобиля излучения, пока он не покажет правильный. вертикальное нажатие в течение 5 секунд для сохранения и выхода.

Или найти меню 2, параметр показывает 100, вверх или вниз для регулировки.

7.(Режим OBD) HUD не может быть автоматически выключен и настройки меню для автомобилей с функцией Start Stop

Вертикальное короткое нажатие кнопки волны 5 секунд, чтобы войти в настройки меню, вертикальное короткое нажатие 7 раз в меню 7, параметр по умолчанию 1, вверх или вниз волновой кнопки для регулировки значения по умолчанию до 3 (3 для переключателя управления напряжением для запуска-остановки автомобиля), Вертикальное нажатие в течение 5 секунд для сохранения и выхода. Если все еще не может выключиться автоматически, нажмите вертикально через 5 секунд, чтобы войти в настройки меню, короткое нажатие 15 раз в меню 15, значение по умолчанию 132, вверх или вниз, чтобы настроить значение по умолчанию до 135, нажмите вертикально за 5 секунд, чтобы сохранить и выход.

8.(Режим OBD) HUD не может быть автоматически включен

Вертикальное нажатие в течение 5 секунд для входа в настройки меню, короткое нажатие 15 раз для меню 15, параметр по умолчанию 132, вверх или вниз изменить его на 128, вертикальное нажатие в течение 5 секунд для сохранения и выхода.

Режим gps: решения обычных проблем

1. (режим gps) экран HUD без дисплея и без питания

Для предотвращения энергопотребления, Стартовое напряжение по умолчанию составляет 13,2 В, при запуске двигателя, HUD будет автоматически включаться, когда он достигает 13,2 В, проверьте, плотно ли кабель автомобильного зарядного устройства, потяните вниз несколько раз вставляйте, проверьте, открыт ли переключатель HUD. Если все еще нет ответа, пожалуйста, попробуйте другой автомобиль, или проверьте, плохой ли интерфейс автомобильного прикуривателя, если Диагностика не хороша, Пожалуйста, подключите кабельную линию к аккумулятору.

2. (режим gps) HUD не может быть автоматически включен или повторное выключение при движении

Пусковое напряжение HUD по умолчанию составляет 13,2 В, если напряжение автомобиля меньше этого значения, HUD не может начать, проверьте, включен ли двигатель автомобиля. Если вы уже запускаете двигатель, пожалуйста, нажмите вертикально в волновой кнопке 5 секунд, чтобы войти в настройки меню, короткое нажатие 7 раз в меню 7, кнопка вверх или вниз, чтобы отрегулировать значение параметра от 132 до 128.

3. (режим gps) HUD не может быть автоматически выключен после отключения автомобиля

Пусковое напряжение HUD по умолчанию составляет 13,2 В, если напряжение автомобиля достигает этого значения, HUD автоматически включится, когда напряжение автомобиля ниже этого значения, HUD автоматически выключится, нажмите 7 раз, чтобы найти меню 7, и отрегулируйте значение по умолчанию от 132 до 135.

4. (режим gps) неточная скорость

При условии с питанием, вертикальное нажатие в волновой кнопке 5 секунд, чтобы войти в меню, меню Показывает 0, параметр показывает 107, вверх или вниз волновой кнопки, чтобы увеличить или уменьшить значение в зависимости от разницы с приборной панелью до тех пор, пока она не появится корректной. вертикальное нажатие в течение 5 секунд для сохранения и выхода.

5. (режим gps) превышение скорости сигнализации

HUD по умолчанию превышение скорости сигнализации составляет 150, его можно отрегулировать.

При условии с питанием, вертикальное нажатие в волновой кнопке 5 секунд, чтобы войти в меню, короткое нажатие 1 раз в меню 1, параметр 150, здесь 150 означает, что когда скорость вождения достигает 150, hud даст сигнал о превышении скорости, вверх или вниз волновой кнопки, чтобы увеличить или уменьшить значение. вертикальное нажатие в течение 5 секунд, чтобы сохранить после регулировки.

6. (режим gps) не видно четко, когда HUD под солнечным светом и с двойным отражением.

Проверьте, порвана ли защитная пленка HUD host, и, пожалуйста, приложите отражающую пленку в подарочной коробке, соответствующей ветровому стеклу.

7. (режим gps) неправильная работа приводит к сбоям или Неточные данные

Сделайте сброс настроек. при условии питания, вертикальное нажатие в течение 5 секунд, чтобы войти в меню, короткое нажатие несколько раз в меню 8, потяните кнопку волны к параметру 1, вертикальное нажатие в течение 5 секунд для сохранения и выхода.

8. (режим gps) неточное время

Убедитесь, что ваш GMT (по умолчанию GMT + 8). В соответствии с вашим часовым поясом для регулировки HUD. вертикальное нажатие 5 секунд для входа в настройки меню, короткое нажатие 6 раз для меню 6, параметр показывает 8 (означает GMT + 8) вверх или вниз Кнопка волн подстраивается под часовой пояс вашей страны. (Пожалуйста, обратитесь к форме кода регулировки hud)
