Hud D3000 Автомобильный дисплей, Автомобильный gps obd obd2 диагностический инструмент, проектор, цифровой измеритель скорости, автомобильная сигнализация безопасности

Описание

Hud D3000 Автомобильный дисплей, Автомобильный gps obd obd2 диагностический инструмент, проектор, цифровой измеритель скорости, автомобильная сигнализация безопасности

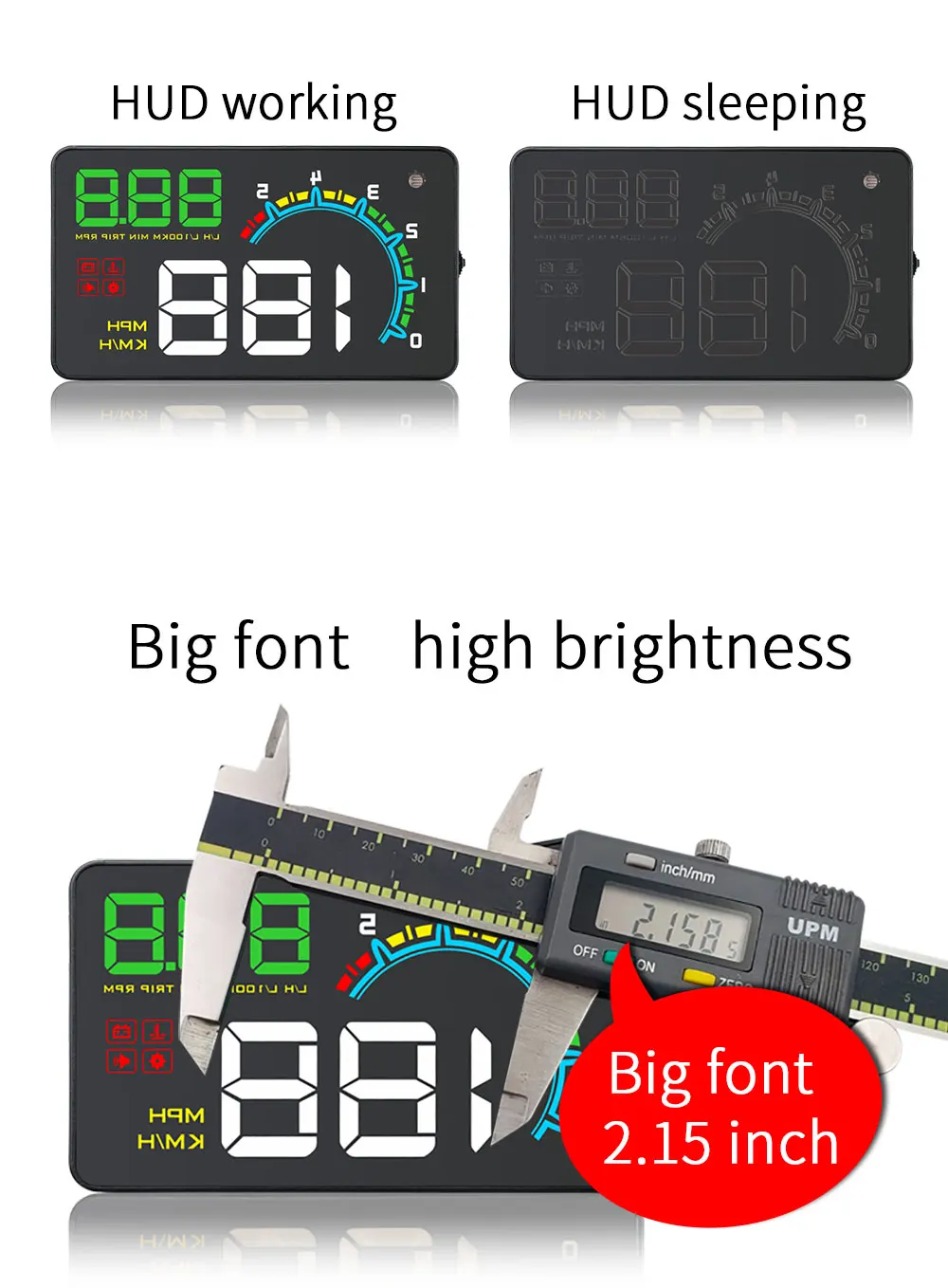

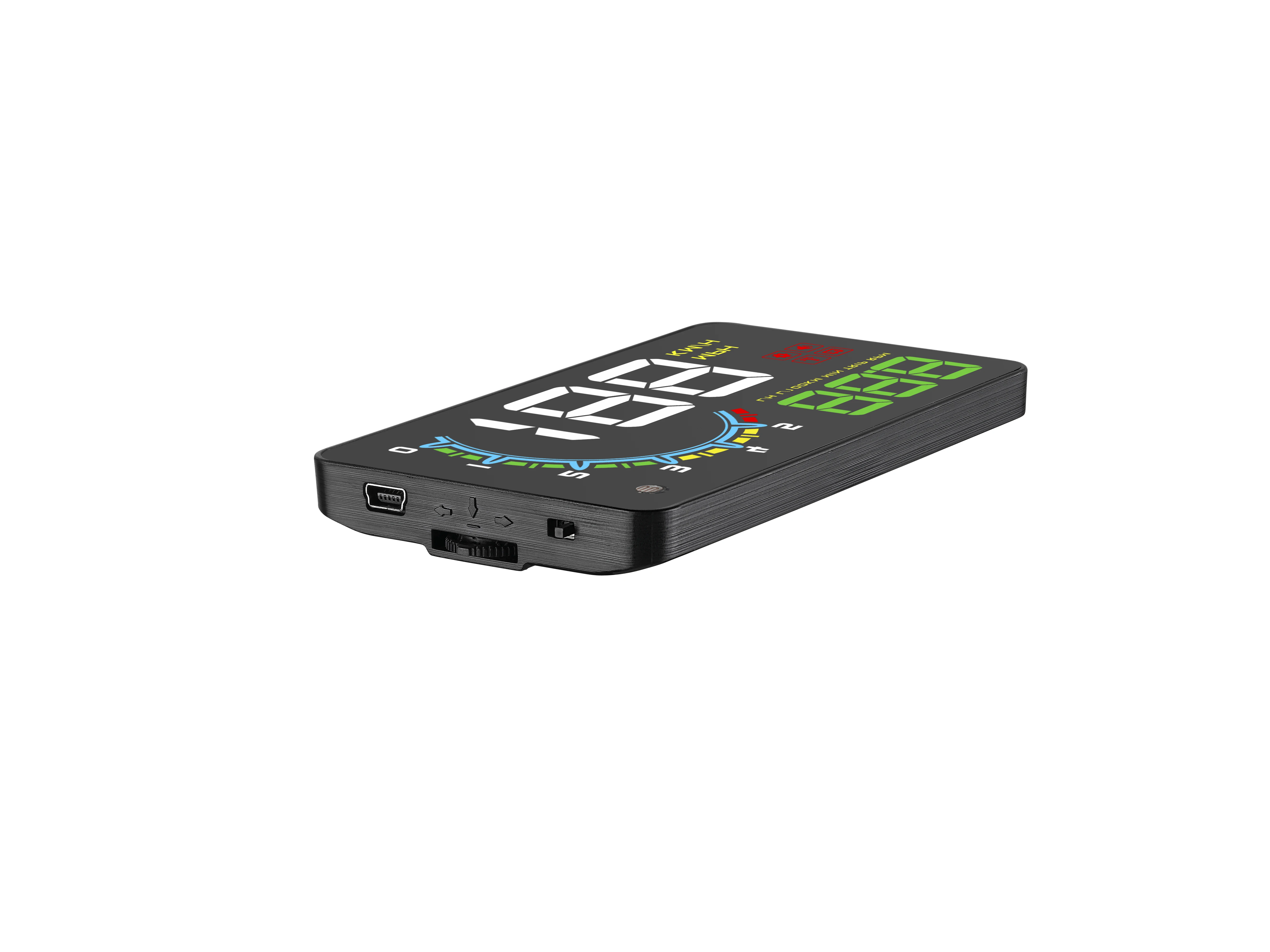

HUD Дисплей функции

1 многофункциональная область: об/мин, вождение, напряжение, температура воды, расход топлива, время вождения

Значок 2 об/мин: яркий значок означает значение оборотов двигателя

3. Светильник: Автоматическая регулировка яркости в зависимости от окружающей среды

4 Мощность кнопка

5 Кнопка настройки

6 USB порт

7 Скорость в номер

8 скоростной блок: км/ч и MPH

9 значков напряжения, температуры воды, зуммера, настройки

10 единиц значок: л/ч (литр/час) л/100 км, мин (время вождения) поездки (пробег) об/мин

HUD установка

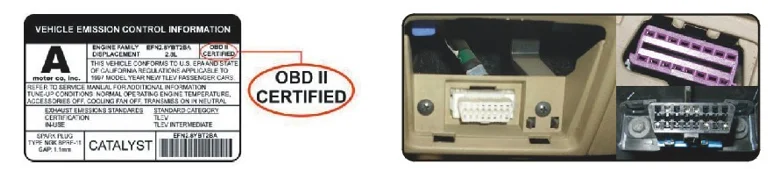

1. Знать свой бренд автомобиля, HUD работает для автомобилей с OBDII соглашение или ЕС OBD соглашение. Откройте капот двигателя и найдите наклейку под ним (см. Изображение ниже 1), если у него есть слова, такие как сертификат OBDII, то он может быть установлен.

2. Найдите диагностическую ссылку 16 pin (см. Изображение ниже 2) транспортного средства и соедините его хорошо с соединительной линией OBDII.

Способы наклеивания пленки:

1. Распылите немного воды на место, на которое будет наклеена пленка, а затем используйте сухую ткань, чтобы очистить ее;

2. Снимите заднюю сторону (помеченную 1) отражающей пленки, затем вставьте ее в оконное стекло.

3. После того, как вы отрегулировали расположение, вы можете использовать скретч-доску или что-то еще плоское, чтобы почистить пленку и выдавить воду наизнанку, пока в ней не будет пузыря или воды.

4. Снимите защитную пленку (помеченную 2) отражающей пленки. Если пленка не может отображать всю информацию, отрегулируйте нескользящий коврик для перемещения положения.

Функции кнопки настройки: когда кнопка настройки в левой части

1. Короткие подтянуть

(1) Переключение режима отображения (обычная модель/высокоскоростной режим/простой режим)

(2) После входа в меню настройки, чтобы добавить значение по умолчанию

2. Короткий тянуть вниз

(1) Переключение режима отображения (обычная модель/высокоскоростной режим/простой режим)

(2) После входа в меню настройки, чтобы уменьшить значение по умолчанию

3. Короткое нажатие в

(1) переключатель нескольких функций: напряжение/Температура воды/об/мин/одно расстояние вождения/одиночное время вождения/расход топлива

(2) после входа в меню настройки, чтобы добавить Меню

4. Длинный потяните вниз: Выключите/Включите зуммер

5. Долго тянет вверх: все огни будут гореть, чтобы устранить код ошибки, сделать это снова, чтобы сохранить и выход

6. Длительное нажатие: (1) для входа в меню настройки, (2) Когда закончите настройку, долгое нажатие на кнопку для сохранения и выхода

Восстановление заводских настроек

Когда HUD выключается, долгое нажатие-в волновой кнопке и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, это сброс до заводских настроек.

Или найти меню 13, настроить по умолчанию от 0 до 1, 1 означает завершить сброс до заводских настроек, затем долго нажмите в 5S, чтобы сохранить и выход.

Очистить код неисправности

Когда HUD включен, долго тяните кнопку в течение 5 секунд, затем все огни будут гореть, HUD даст звук «di», это означает, что закончен, сделайте это снова, чтобы сохранить и выход.

Установка HUD

Нажмите по вертикали и удерживайте кнопку настройки для 5S, чтобы войти в настройки меню, вертикальное короткое нажатие для увеличения опции меню, вверх и вниз Кнопка настройки для увеличения или уменьшения значения параметра. После регулировки нажмите на 5 секунд для сохранения и выхода.

Устранение неполадок

1. Экран без дисплея и без питания

Запуск двигателя автомобиля; Проверьте, плотно ли БД кабель линии; пожалуйста, потяните кабели БД больше раз, чтобы обеспечить; Проверьте, включается ли выключатель питания HUD. Если все еще нет дисплея, пожалуйста, смените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и повторите попытку.

2. При включении HUD, HUD показывает только Напряжение автомобиля и автоматически выключается через 30 секунд вождения.

HUD доступен только для автомобилей с OBD2 и EU-OBD соглашение (Европейский регион: после 2003 лет, другой регион: после 2007 лет)

Продукты HUD не поддерживают протокол JOBD и OBDI.

3.Не видно, когда HUD под солнечным светом.

Проверьте, порвана ли защитная пленка HUD, и, пожалуйста, наклейте отражающую пленку, входящую в подарочную коробку, соответствующую ветровому стеклу. Затем вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, когда HUD включен, короткое нажатие 5 раз в меню 5, настройка параметра до 5, вертикальное нажатие в течение 5 секунд, чтобы сохранить.

4. Неправильная операция приводит к сбоям

Сделайте сброс настроек

Когда HUD включен, долгое нажатие кнопки настройки в течение 5 секунд, чтобы войти в режим настройки меню, короткое нажатие на кнопку в течение 13 раз в меню 13, значение по умолчанию равно 0, короткий Потяните вверх или потяните вниз, чтобы изменить его на 1, затем нажмите кнопку в течение 5 секунд, чтобы сохранить и выход

5. Неточные Скорость

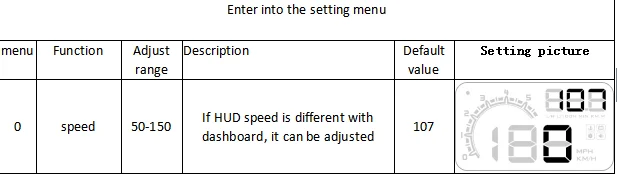

Когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 0, и параметр показывает 107, кнопка настройки вверх или вниз, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не покажет правильный. После регулировки, вертикальное нажатие в течение 5 секунд, чтобы сохранить его.

6. Неточный расход топлива

Устройство для расхода топлива составляет л/100 км, дисплей HUD-это один расход топлива для вождения, в то время как дисплей автомобиля интегрирован средний расход топлива для вождения, так что это нормально, если есть разница.

3 вида расхода топлива

A. Режим холостого хода: HUD отображает мгновенный расход топлива в час (л/ч), это означает, что HUD может понять, сколько масла потребляется автомобиль после запуска двигателя в течение одного часа

B. Режим вождения: HUD отображает мгновенный расход топлива 100 км

C. Финишное Вождение: дисплей HUD-средний расход топлива 100 км, при выключении автомобиля, HUD автоматически выключится через 10 с

7. HUD не может автоматически ВЫКЛЮЧАТЬСЯ (обороты и скорость не выключаются)

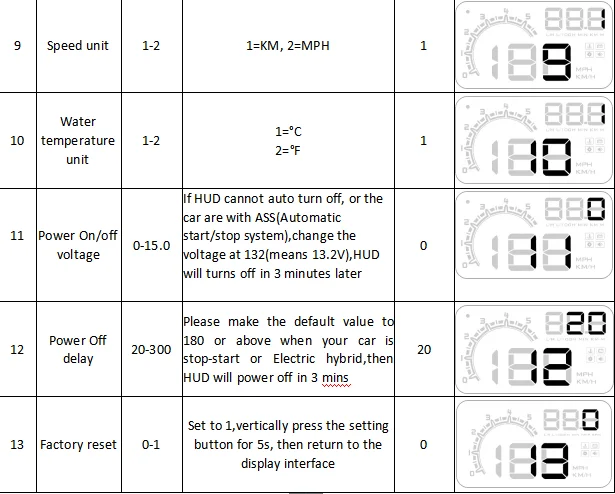

Вертикальное нажатие в течение 5 секунд для входа в настройки меню, короткое нажатие 11 раз для меню 11, параметр по умолчанию 0, вверх или вниз изменить его на 13,2 В, вертикальное нажатие в течение 5 секунд для сохранения и выхода.

8. Стоп-звезда автомобилей

Вертикальное нажатие в течение 5 секунд для входа в настройки меню, короткое нажатие 12 раз для меню 12, параметр по умолчанию 20, вверх или вниз изменить его на 180, затем время отключения питания будет 3 минуты, затем вертикальное нажатие в течение 5 секунд, чтобы сохранить и выход, HUD выключится в течение 3 минут.

9. Когда HUD выключен, он снова стартует

Вертикальное нажатие в течение 5 секунд для входа в настройки меню, короткое нажатие 11 раз для меню 11, параметр по умолчанию 0, вверх или вниз изменить его на 13,6 В или 13,8 В, вертикальное нажатие в течение 5 секунд для сохранения и выхода.
