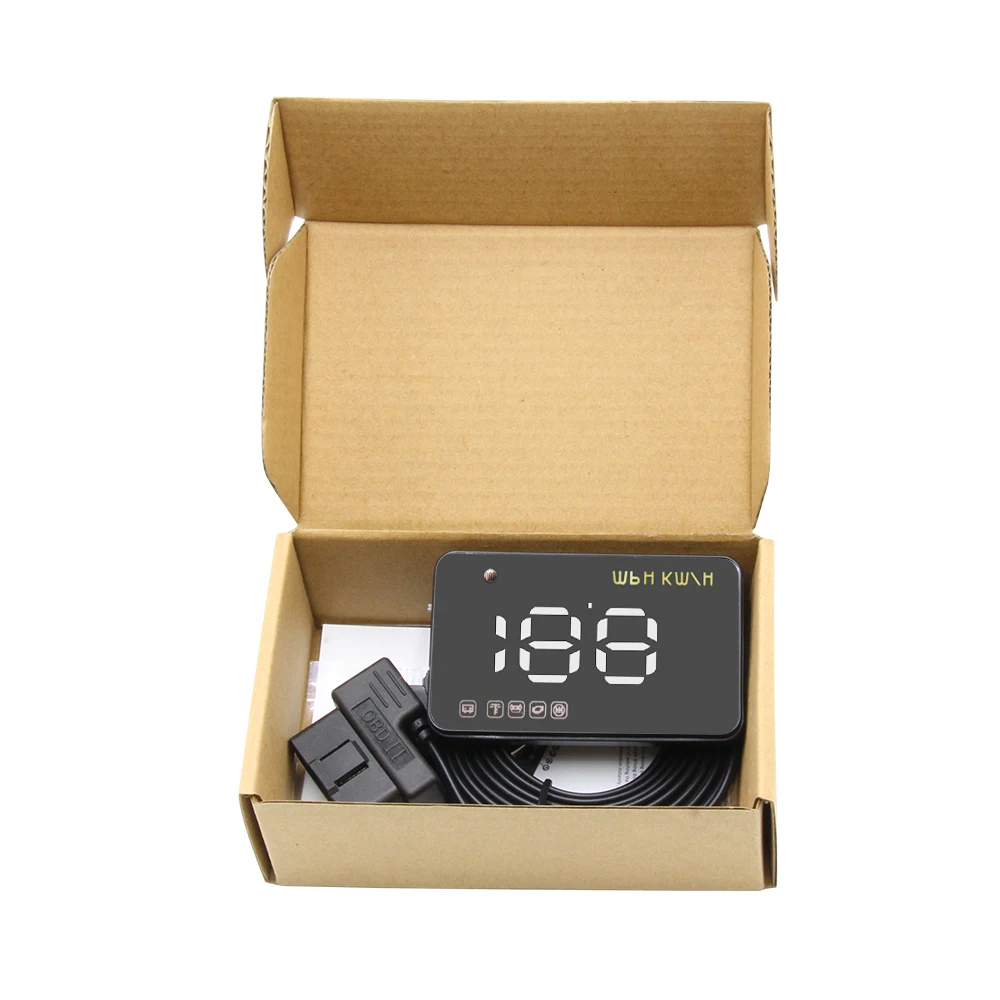

Obd 2hud дисплей a1000 превышение скорости Предупреждение Лобовое стекло проектор сигнализация OBD2 OBDII Авто HUD Дисплей obd2 сканер

1 121 руб.

Описание

HUD Дисплей функции

1. Напряжение значок

2. Значок температуры воды

3. Значок усталости вождения

4. Значок неисправности двигателя

5. Значок напоминания о смене

6. Светильник: Автоматическая регулировка яркости в зависимости от окружающей среды

7. Скорость/температура воды/напряжение/одно расстояние движения может быть переключено путем короткого нажатия на кнопку настройки.

8. Порт OBD

9. Скорость в MPH, км/ч

10. Мощность кнопка

11. Кнопка настройки: три способа настройки кнопки:

A. Кнопка вверх = движение вверх (короткая тяга вверх или длинная тяга вверх)

B. Кнопка Ok = Внутренняя кнопка (короткое нажатие или длинное нажатие)

C. Кнопка Вниз = движение вниз (короткая тяга вниз или длинная тяга вниз)

Настройки меню

Пожалуйста, обратитесь к проекциям на лобовом стекле для настройки меню. Нажмите на кнопку настройки в течение 5 секунд, чтобы войти в меню 1, вверх/вниз кнопку для переключения Меню (от 1 до 11). короткое нажатие на кнопку для установки значения в каждом меню, затем вверх/вниз кнопку для изменения значения. как только закончите настройку, нажмите на кнопку, чтобы сохранить и Выход.

Меню	Функция	Диапазон регулировки	Как настроить	Значение по умолчанию
1	Скорость	В переменного тока, 50-150	Если скорость отличается от приборной панели, ее можно регулировать	107
2	Яркость регулировки	0-5 лет	0 для автоматической регулировки яркости, 1 темнее всего, 2-5 становится более ярким (огни будут ярче в соответствии с цифрами, 5 ярче)
3	Сигнализация о высокой температуре воды	В переменного тока, 50-150	Значение по умолчанию составляет 120, когда температура воды превышает 120, HUD даст сигнал тревоги	120
4	Оповещение о низком напряжении	10,0-15,0	Когда напряжение автомобиля меньше 10 в, HUD даст сигнал тревоги	11,0
5	Оповещение о соотношении об/мин	10-75	Значение по умолчанию составляет 50, это означает, что при оборотах более 5000r, HUD даст сигнал тревоги	50
6	Оповещение о превышении скорости	0-199	По умолчанию сигнализация превышения скорости составляет 150, это означает, что когда скорость превышает 150, HUD даст сигнал тревоги, и когда установить значение 0, это означает, что HUD даст сигнал тревоги при скорости движения на 50/80/120	150
7	Вождения, напоминающий о	0-10	0 = выключена эта функция, 4 = HUD будет напоминать водителю за каждые 4 часа вождения, и значение может быть изменено	4
8	Скорость блок	1-2	1 = километр 2 = миля	1
9	Начните Опорное напряжение	0-15,0	Если HUD не может выключить питание, измените значение на 13,2 В, тогда HUD выключится через 3 минуты
10	Время автоматического отключения	10-180	HUD автоматически выключится, когда автомобиль выключен в течение 10 секунд. для гибридных электромобилей или автомобилей ASS (автоматическая система запуска/остановки), измените значение на 180, затем HUD выключится через 180 секунд	10
11	Сброс	0-1	Установите 1, вертикально нажмите кнопку настройки для 5S, затем вернитесь к интерфейсу отображения.

Потяните кнопку на 5 секунд:

Зуммер будет выключен, и сделать это снова, зуммер будет включен

Сброс

Когда HUD выключается, долгое нажатие-в волновой кнопке и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, сброс закончен.

Очистите код неисправности:

Когда HUD включение, долго тяните вверх кнопку волны, все огни будут яркими, это означает очистить код ошибки, сделать это снова, чтобы сохранить и выход.

За одну поездку

Когда автомобиль остановился, HUD будет отображать одно расстояние вождения, через 10 секунд, HUD выключится

HUD установка

1. Знать свой бренд автомобиля, HUD работает для автомобилей с OBDII соглашение или ЕС OBD соглашение. Откройте капот двигателя и найдите наклейку под ним (см. Изображение ниже 1), если у него есть слова, такие как сертификат OBDII, то он может быть установлен.

2. Найдите диагностическую ссылку 16 pin (см. Изображение ниже 2) транспортного средства и соедините его хорошо с соединительной линией OBDII.

Использование и установка для отражающей пленки:

Обратите внимание: HUD проецирует информацию о приборной панели на лобовом стекле автомобиля, потому что ветровое стекло двойное, что сделает двойное отражение на ветровом стекле, когда оно работает. двойное отражение будет отличаться из-за разного ветрового стекла. если вы видите четкую информацию о дисплее, то нет необходимости использовать отражающую пленку. Если есть двойное изображение, пожалуйста, используйте отражающую пленку.

Сначала, пожалуйста, положите нескользящий коврик на приборную панель, а затем установите HUD на него. Отражающая пленка может быть приклеена к позиции справа над позицией HUD, которая может отражать экран хоста на ветровое стекло.

Способы наклеивания пленки:

1. Распылите немного воды на место, на которое будет наклеена пленка, а затем используйте сухую ткань, чтобы очистить ее;

2. Снимите заднюю сторону (помеченную 1) отражающей пленки, затем вставьте ее в оконное стекло.

3. После того, как вы отрегулировали расположение, вы можете использовать скретч-доску или что-то еще плоское, чтобы почистить пленку и выдавить воду наизнанку, пока в ней не будет пузыря или воды.

4. Снимите защитную пленку (помеченную 2) отражающей пленки. Если пленка не может отображать всю информацию, отрегулируйте нескользящий коврик для перемещения положения.

Технические параметры:

Температура окружающей среды:-40c-+ 80c Атмосферное давление 86-106 кПа

Относительная влажность: 10%-95% Экологический шум <= 60 дБ (A)

Уровень звука тревоги: 》 = 30 дБ (A)

Рабочее напряжение: 9 ~ 16Vdc (12Vdc/400mA)

Размер HUD: 9*5,4*1,2 (см)

Вес HUD: 40 г

Устранение неполадок

1. Экран без дисплея и без питания

Запуск двигателя автомобиля; Проверьте, плотно ли БД кабель линии; потяните вниз БД кабели больше раз, чтобы убедиться; Проверьте, включен ли выключатель питания HUD. Если нет дисплея по-прежнему, пожалуйста, смените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и повторите попытку.

2. При включении HUD, HUD показывает только Напряжение автомобиля и автоматически выключается через 30 секунд вождения.

HUD только что доступен для автомобилей с OBD2 соглашение и EU-OBD соглашение (Европейский регион: после 03 лет, другой регион: после 07 лет)

Продукты HUD не поддерживают JOBD и OBDI и рекомендуют тест для другого автомобиля.

3. Дисплей не ясен под солнечным светом или имеет двойное изображение

Сначала проверьте, порвана ли защитная пленка HUD host, и, пожалуйста, наклейте отражающую пленку на ветровое стекло.

Во-вторых, когда HUD включен, вертикальное нажатие кнопки настройки в течение 5 секунд, чтобы войти в меню, короткое нажатие 1 раз в меню 2, настройка значения по умолчанию до 5, вертикальное нажатие в течение 5 секунд для экономии.

4. Сброс

Когда HUD выключается, долгое нажатие кнопки настройки и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, сброс закончен.

5. Неточные Скорость

A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, установите его на правильный (см. Меню 8)

B. когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 1 и параметр показывает 107, кнопка настройки вверх или вниз, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не покажет правильный. после регулировки, вертикальное нажатие в течение 5 секунд, чтобы сохранить его.

6. Автомобиль с попой (автоматическая система запуска/остановки)

Если автомобиль с попой, после автомобильных тормозов, двигатель останавливается и HUD автоматически выключается, пользователь может изменить меню 10 Значение от 10 до 180, сделать HUD выключить время в течение 180 секунд

7. HUD не может автоматически выключить (об/мин и скорость не на 0)

Пожалуйста, установите в меню 9 значение от 0 до 13,2 (когда напряжение автомобиля меньше 13,2 В, HUD выключится)

8. HUD перезапуск

Пожалуйста, измените значение меню 9 с 0 до 13,6-13,8
