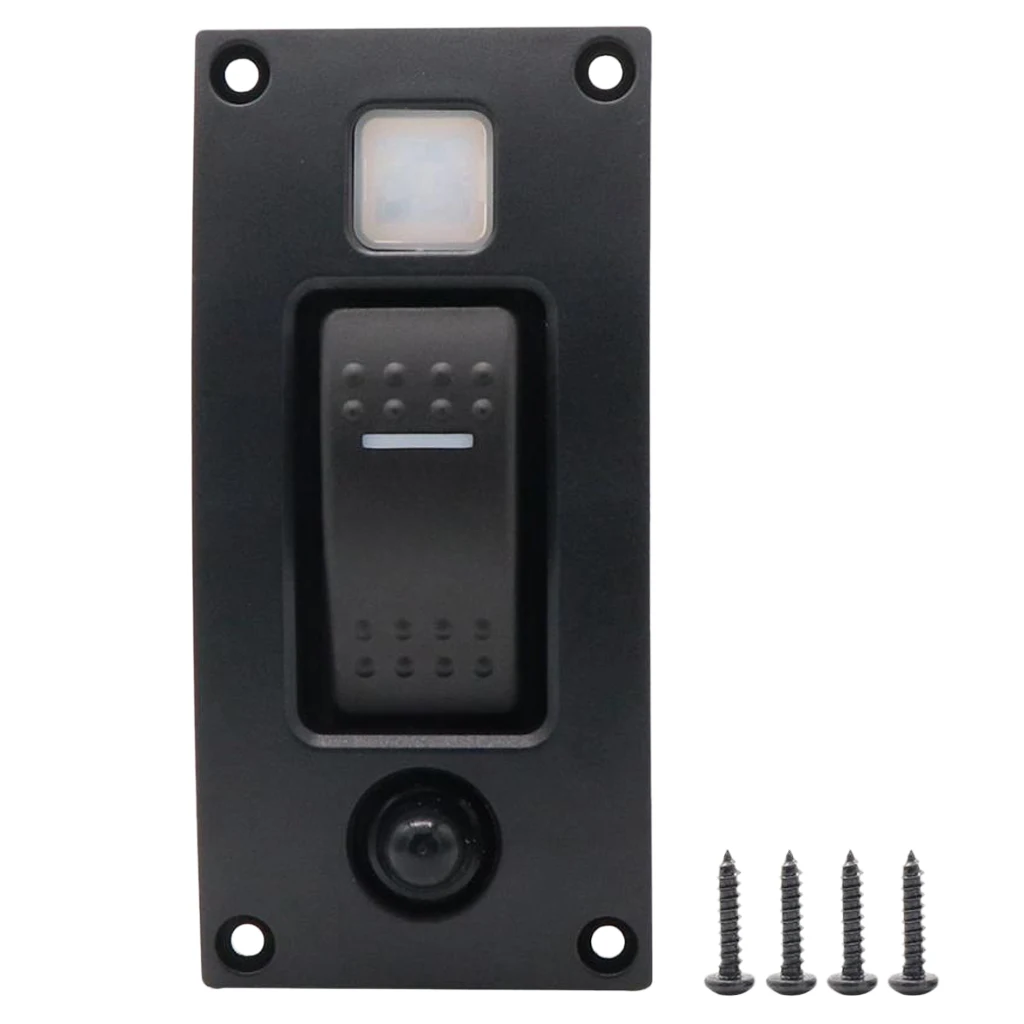

12 V/24 V морской катер автомобиля включения-выключения кулисный переключатель Панель Водонепроницаемый IP 66

Описание

Описание:

(Вкл.)-ВЫКЛ. Изогнутая конструкция одностворчатой панели переключателя.
Пустая панель 1 P, которая хорошо сочетается с другими панелями серии sp33.
C-7 герметичный переключатель IP66 с двойным (12-24 В) номиналом напряжения.
Модуль подсветки позволяет легко распознавать в темноте.
Различные функции переключателя доступны
Применение управления: например, рог. Контроль/контроль подъема/стеклоочиститель/Трюмный насос.

Параметры:

Наименование товара: изогнутая панель переключателя
Модель: S4125
Материал: Панель из АБС-пластика
Продукт Цвет: черный
Защита цепи: 20А сброс выключателя
Номинальная частота: DC12V 20A/24 V 10A
Глубина панели: 7,5 см/2,95 дюйма
Размер установки: 10,3x4,3 см/4,05x1,69 дюйма
Размер продукта: 5,4x4,8x11,4 см/2,12x1,89x4,49 дюйма
Размер упаковки: 11,5x7x8,5 см/4,53x2,75x3,35 дюйма
Водонепроницаемый Рейтинг: IP66
CE сертификация
Установка инструкции
1. Отключите всю мощность (AC & DC).
2. Вырезанное отверстие для установки с помощью предоставленного шаблона.

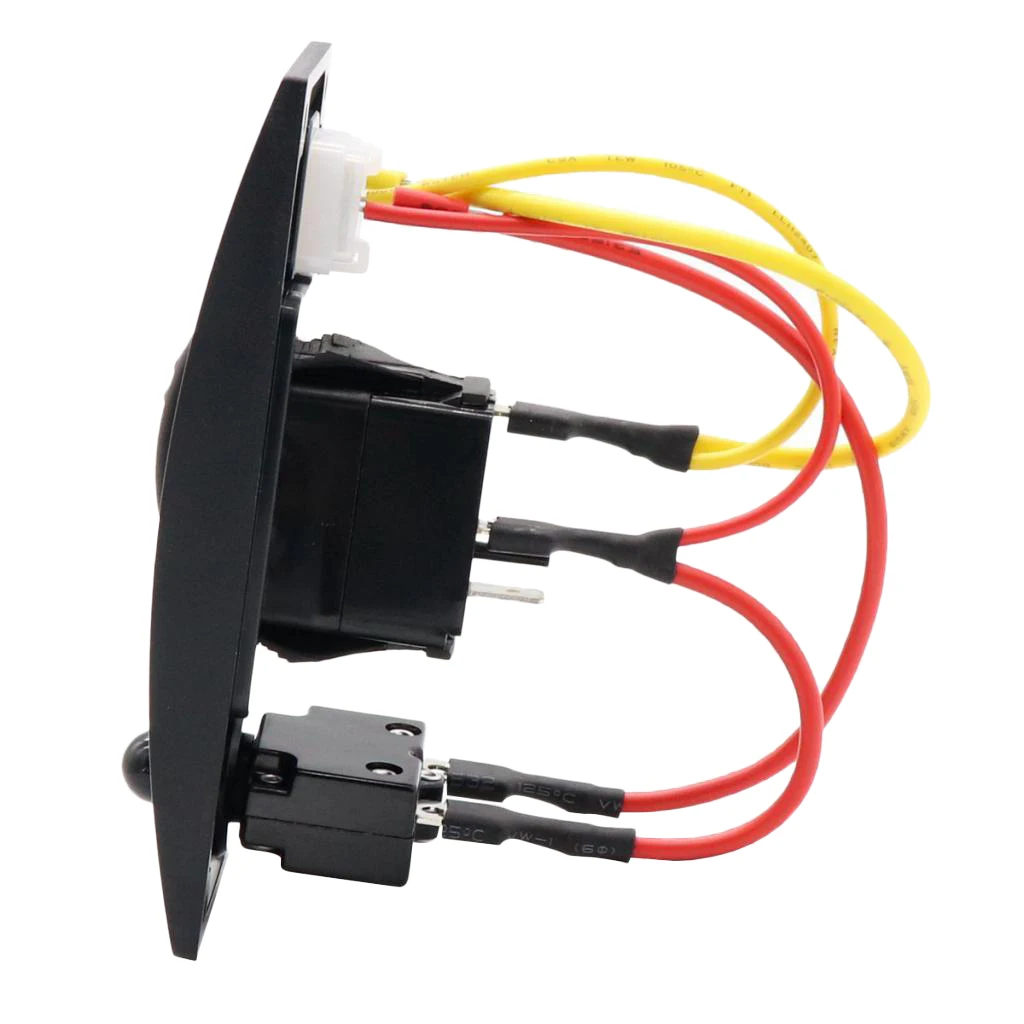

3. Подключите положительный провод (красный) к источнику питания постоянного тока (аккумуляторы) и светодиодный провод отрицательной подачи (желтый) к отрицательной шиной постоянного тока.
4. Подключите Клеммы переключателя нагрузки к нужному устройству.
5. Подключите отрицательные провода устройств к отрицательной шине.
6. Установите панель переключателей с помощью прилагаемых саморезов.
7. Повторно подключите все мощности переменного и постоянного тока. Включите и выключите все ответвления, чтобы проверить, работает ли панель нормально.

Посылка включает в себя:

1 шт. изогнутая панель переключателя
4 шт. винты
Цельнокроеное платье инструкция по эксплуатации
