Описание

ELM327 USB V1.5 OBD2 автомобильный диагностический интерфейс сканер ELM 327 V 1,5 OBDII диагностический инструмент ELM-327 OBD 2 Код считыватель сканер

Примечание:

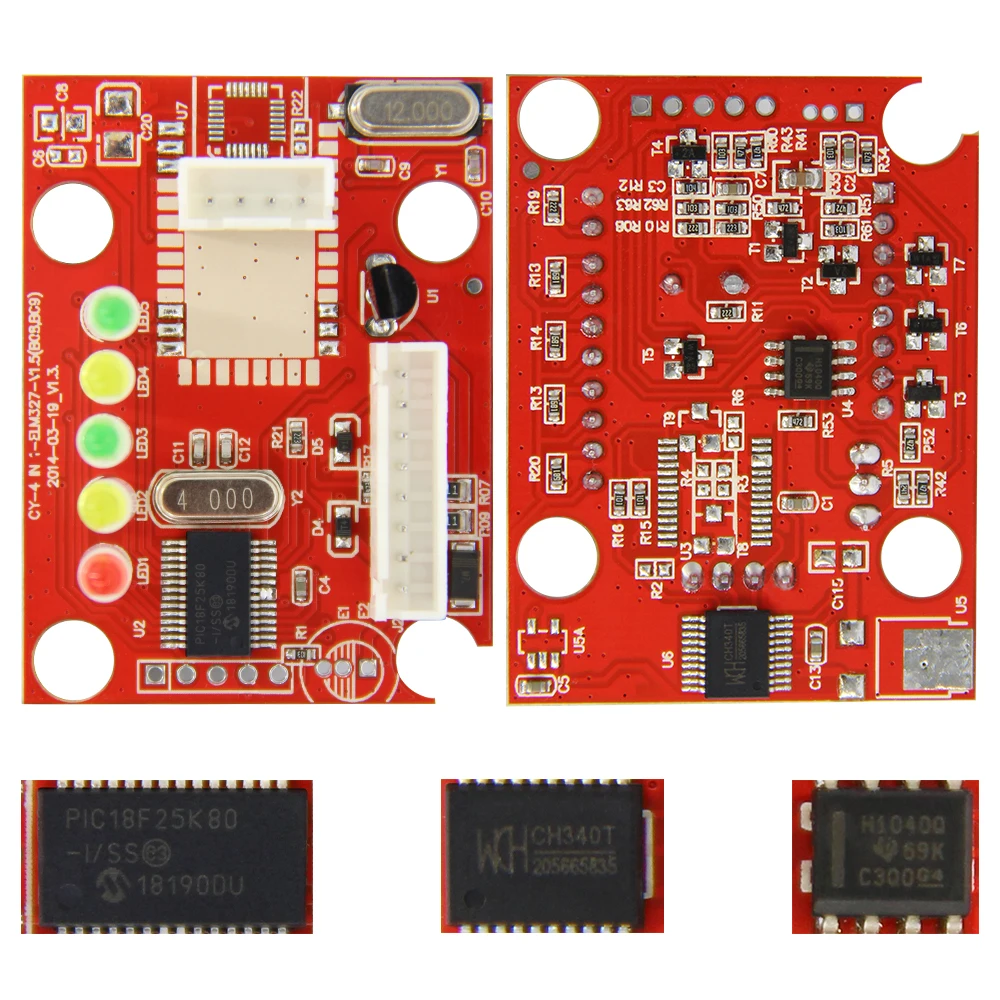

1. HS MS USB V1.5: ELM327 USB V1.5 Версия с чипом PIC18F25K80, CH340 чип и HS-CAN/M-S может переключаться(С компакт-дисков)

(Многие клиенты используют HS-COM/MS-COM V1.5 ELM327 для Ford с FORScan)

2. V1.1 USB: высокое качество ELM327 USB V1.1 версия с чипом PIC18F25K80, FTDI FT232(Нет компакт-дисков)

3. V1.5 обычный USB: ELM327 USB V1.5 Версия с чипом PIC18F25K80(Нет компакт-дисков)

HS MS USB V1.5 с переключателем:

V1.5 нормального USB

Мини USB V1.1

ELM327 диагностический кабель USB с переключателем

Основные 4 причины получения пластиковых USB ELM327:

1: Последний ELM327 включает PIC25K80 и CH340T.

2: изготовленная модификация включает переключатель для подключения к различным шинам CAN, MS Шина CAN и шина HS CAN.

3: предназначен для FORScan программного обеспечения, совместимого с программными вендерами; для FORScan, для Elmconfig, для FF2 и для FoCCCus, плюс больше.

4: Поддержка Windows XP и WIN7 32bite.

Протоколы бортовой диагностики версии II:

SAE J1850 PWM (41,6 кбод)

SAE J1850 VPW (10,4 кбод)

ISO9141-2 (5 бод инициализации, 10,4 кбод)

ISO14230-4 KWP (5 бод инициализации, 10,4 кбод)

ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)

ISO15765-4 CAN (11 бит ID, 500 кбод)

ISO15765-4 CAN (29 бит ID, 500 кбод)

ISO15765-4 CAN (11 бит ID, 250 кбод)

ISO15765-4 CAN (29 бит ID, 250 кбод)

SAE J1939 CAN (29 бит ID, 250 * кбод)

CAN (11 * бит ID, 125 * кбод)

CAN (11 * бит ID, 50 * кбод)

Описание продукта Введение:

С кабелем и одним из поддерживаемых поставщиков программного обеспечения вы можете обнаруживать модули, которые не видны для обычных сканеров OBD2. Это включает в себя отображение кодов неисправностей, pid, запуска тестов и процедур обслуживания, которые никогда не отображаются другими сканерами OBD2 и стандартным ELM327.

Основные Особенности:

Сброс неисправностей/кодов неисправностей/идентификаторов параметров (PIDs)

Изменение автомобильный настройки данных

Тесты

Услуги процедур

Программа определенных моделей

Pin конфигурации:

Положение переключателя одно: HS CAN-занимает контакты 6 и 14

Положение переключателя два: MS может занимать контакты 3 и 11

Поддерживает программное обеспечение:

FORScan

Для Elmconfig

Для FoCCCus

Для FF2

Плюс больше

Обратите внимание, что многие модели (приблизительно с 2003-2004) оснащены MS CAN шиной, в дополнение к обычной HS CAN шиной. В отличие от HS CAN шины, MS CAN шина не поддерживается на складе ELM327, потому что MS CAN является специфическим решением производителя и расположен на non-OBD2 контактах. Этот ELM327 был изменен, чтобы обеспечить MS CAN-шины.

ELM327 поддерживает HS CAN со склада, потому что для HS может полностью соответствовать стандартам OBD2. Занимает контакты 6 и 14. MS Шина CAN занимает контакты 3 и 11.

Поддерживаемые автомобили:

Многие транспортные средства, которые могут быть обработаны с помощью ELM через разъем OBDII.

Упаковочный лист:

1 диагностический интерфейс ELM327

CD-диск-1 шт.

ELM327 USB V1.5 и мини USBV1.1

Лучшие 4 причины получить мини-сканер OBDII USB:

Совместимость с операционными системами:

Платформа поддержки программного обеспечения: Windows XP, Windows 7/8.-- V1.5

Платформа поддержки программного обеспечения: Windows XP, Windows 7/8/10, MAC OS-- V1.1

Совместимое программное обеспечение:

Окно: сканмастер-ELM, скантул. Net, пцмкан ELM и т. Д.-- V1.5

Окно: сканмастер-ELM, скантул. Net, пцмкан ELM и т. Д.-- V1.1

MAC OS: OBD Auto Doctor (MAC Ver.)-- V1.1

Посылка список:

1 шт х мини OBD2 диагностический кабель USB
