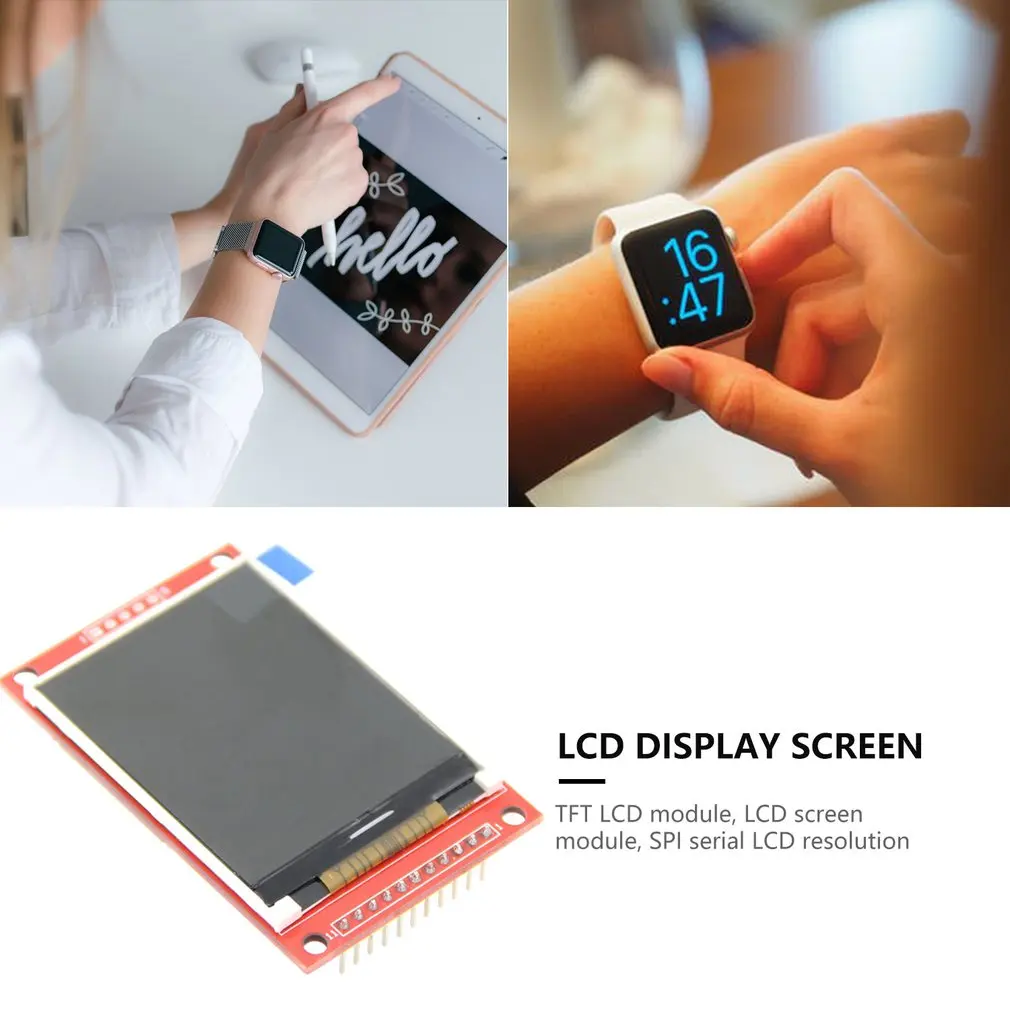

2,2 дюймовый TFT SPI Серийный ЖК-дисплей с разрешением 176x220 2,2 дюйма ЖК-дисплей для Arduino 5 В/3,3 В Драйвер IC ILI9225 со слотом для sd-карты

Описание

2,2 дюймовый TFT SPI Серийный ЖК-дисплей с разрешением 176*220 2,2 дюймов ЖК-дисплей для Arduino 5 В/3,3 В Драйвер IC ILI9225 со слотом для sd-карты

Особенности:
1.2.2-дюймовый цветной экран, поддержка 16BIT RGB 65 K цветной дисплей, дисплей насыщенных цветов.
Разрешение 2,176x220, четкий дисплей.
3. Используя последовательную шину SPI, требуется всего несколько IOs, чтобы осветить дисплей.
4. Со слотом для sd-карты для удобного расширения функций.
5. Предоставьте базовые библиотеки и богатый образец программ для Arduino, C51 и STM32.

Описание:
1. Военные стандарты процесса, долгосрочная стабильная работа.
2. Предоставляем базовую техническую поддержку водителя.

Технические характеристики:
Название продукта: 2,2 дюймовый ЖК-дисплей
Материал: металл
Цвет: красный и черный
Цвет дисплея: 16 бит RGB 65 K цвет
Активная область: 34,848x43,56 мм/x дюйма
Размер печатной платы модуля: 42,46x67,20 мм/x дюйма
Размер экрана: 2,2 дюйма
Драйвер IC: ILI9225
Разрешение: 176x220 P
Модуль Интерфейс: 4-провод SPI Интерфейс
Подсветка: 3 белых СВЕТОДИОДА
Рабочая температура:-20 ° ~ 60 °
Температура хранения:-30 ° ~ 70 °
Рабочее напряжение: 5 В/3,3 В
Мощность потребление: TBD

Интерфейс Разрешение:
1: VCC: ЖК-дисплей положительный (3,3 В ~ 5 В)
2: GND: ЖК-экран
3: GND: ЖК-экран
4: NC: не определяется, защищены
5: NC: не определяется, защищены
6: светодиодный: управление подсветкой, высокий уровень освещения, если не контролировать светодиодный, подключите 3,3 VAlways Bright
7: CLK: ЖК-дисплей SPI тактовый сигнал
8: SDI: lcd SPI сигнал для записи данных
9: RS: lcd регистр/сигнал выбора данных, высокий уровень: регистр, низкий уровень: данные
10: RST: сигнал сброса lcd, низкий уровень сброса
11: CS: ЖК-чип выбирает сигнал, низкий уровень включения

Посылка информации:
Размер посылка: 70x60x20 мм/2,76x2,36x0,79 дюйма
Вес посылка: 23g/0,81 oz
Общая посылка

Посылка включает в себя:
1x2,2 дюймовый ЖК-дисплей со слотом для sd-карты

Примечания:
1. Замеры сделаны вручную, поэтому возможны отклонения на 0,5-1 дюйм.
2. Цвет товара может немного отличаться от цвета на изображении из-за разницы в экране компьютера, спасибо за понимание.
