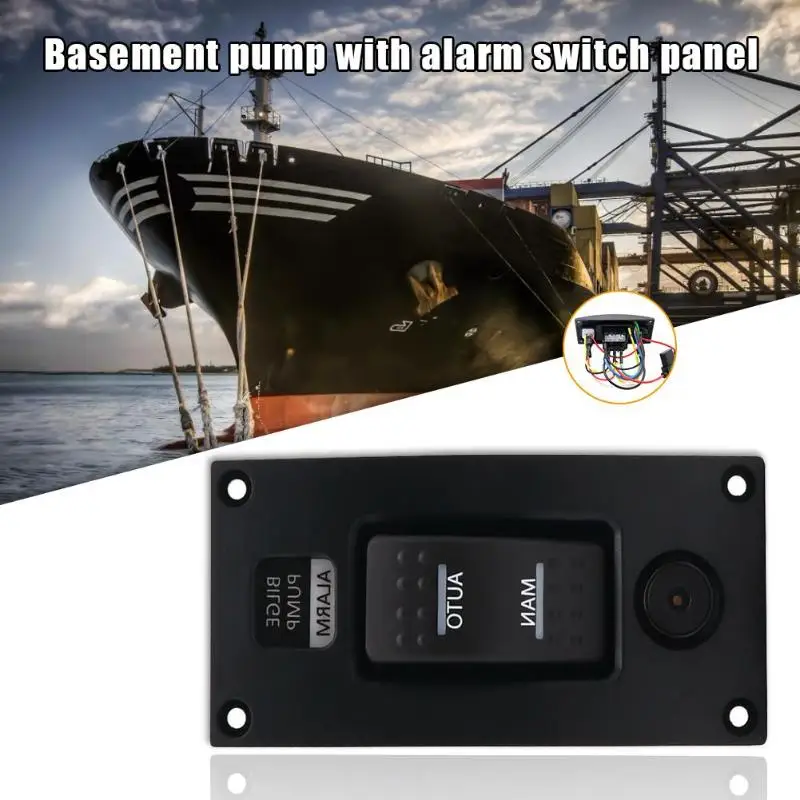

DC 12 В 3 ходовой морской Трюмный насос кулисный переключатель с аварийной панелью авто-выключение-человек водонепроницаемый IP66 для морской Трюмный насос лодка

Особенности:
1. Современный дизайн панели трюмного насоса с визуальной и звуковой сигнализацией (85 дБ сирена)
2. Активирует сигналы тревоги и запускает насос автоматически, когда вода достигает 2-го (высокого) поплавкового переключателя
3. Герметичный выключатель IP66 C-7 и водостойкая сирена
4. Модуль подсветки позволяет легко распознавать в темноте
Технические характеристики:
Материал: изогнутый пластик
Защита цепи: 20 A Предохранитель
Номинальная мощность: DC 12 V 20A
Глубина панели: 75 мм/2,75"
Размеры: 114x54 мм/4,49x2,13"
Размеры крепления: 103x43 мм/4,06x1,69"
Уровень защиты: IP66
Инструкции по уходу за изделием
1. Отключите всю мощность (AC & DC).
2. Вырезанное отверстие для установки с помощью предоставленного шаблона.
3. Подключите провода следующим образом:
3,1 Подключите зеленый провод к одной стороне низкого поплавкового переключателя; Подключите другую сторону к насосу положительного (+) терминала.
3,2 Подсоедините коричневый провод к положительной клемме насоса (+).
3,3 подключите синий провод к отрицательной клемме насоса (-).
3,4 Соедините желтый провод с одним концом 2-го (высокого) поплавкового переключателя, а белый провод-с другим концом высокого поплавкового переключателя.
3,5 подключите положительный провод (красный) к источнику питания постоянного тока (аккумуляторы) и отрицательный провод питания (черный) к DC отрицательному (батареи или шины).
4. Установите панель переключателя с помощью прилагаемых саморезов.
5. Повторно подключите все мощности переменного и постоянного тока. Включите и выключите все цепи веток, чтобы проверить, работает ли панель нормально:
5,1 когда переключатель находится в ручном положении (человек), светится светящаяся линза, указывающая, что насос работает. Насос будет работать независимо от того, есть ли вода или нет (пожалуйста, используйте с осторожностью).
5,2 когда переключатель находится в автоматическом положении, автоматическое включение объектива загорается; если уровень воды поднимается выше, чем низкий Поплавковый переключатель, насос будет работать автоматически, и светящийся объектив.
5,3 если вода поднимается до 2-го (высокого) поплавкового переключателя (когда низкий Поплавковый переключатель не работает, или переключатель остается в выключенном положении), насос начнет автоматически с сигналом тревоги светильник освещения и сирена звучание.
Примечания:
1. Возможны незначительные отклонения в размере из-за ручного измерения, различных методов измерения и инструментов.
2. На картинке может не отображаться фактический цвет изделия из-за различных фотографий светильник, угол и монитор дисплея.
Упаковка pureglas
1 X Панель переключатель
4 х винтов
Руководство пользователя-1 шт.;
