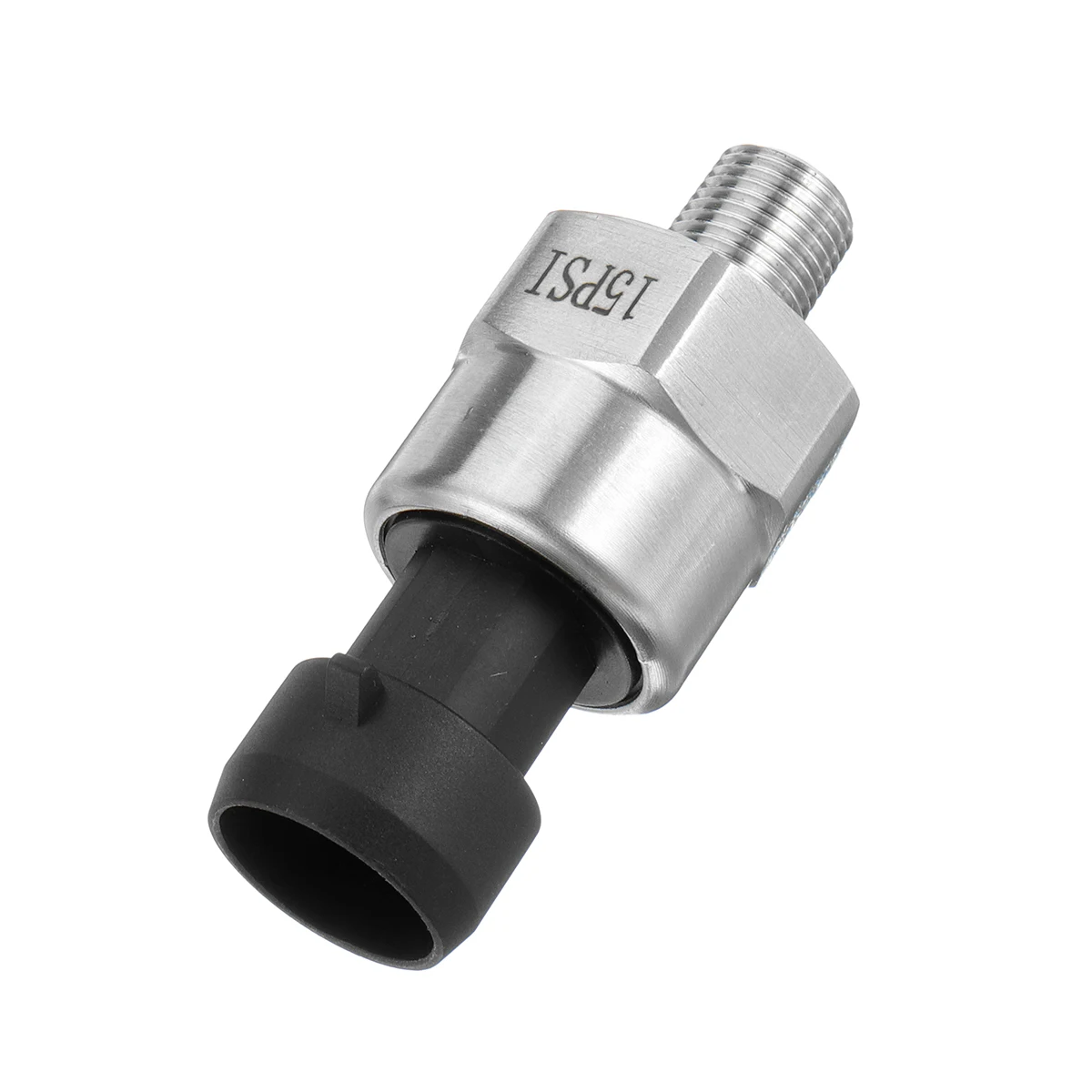

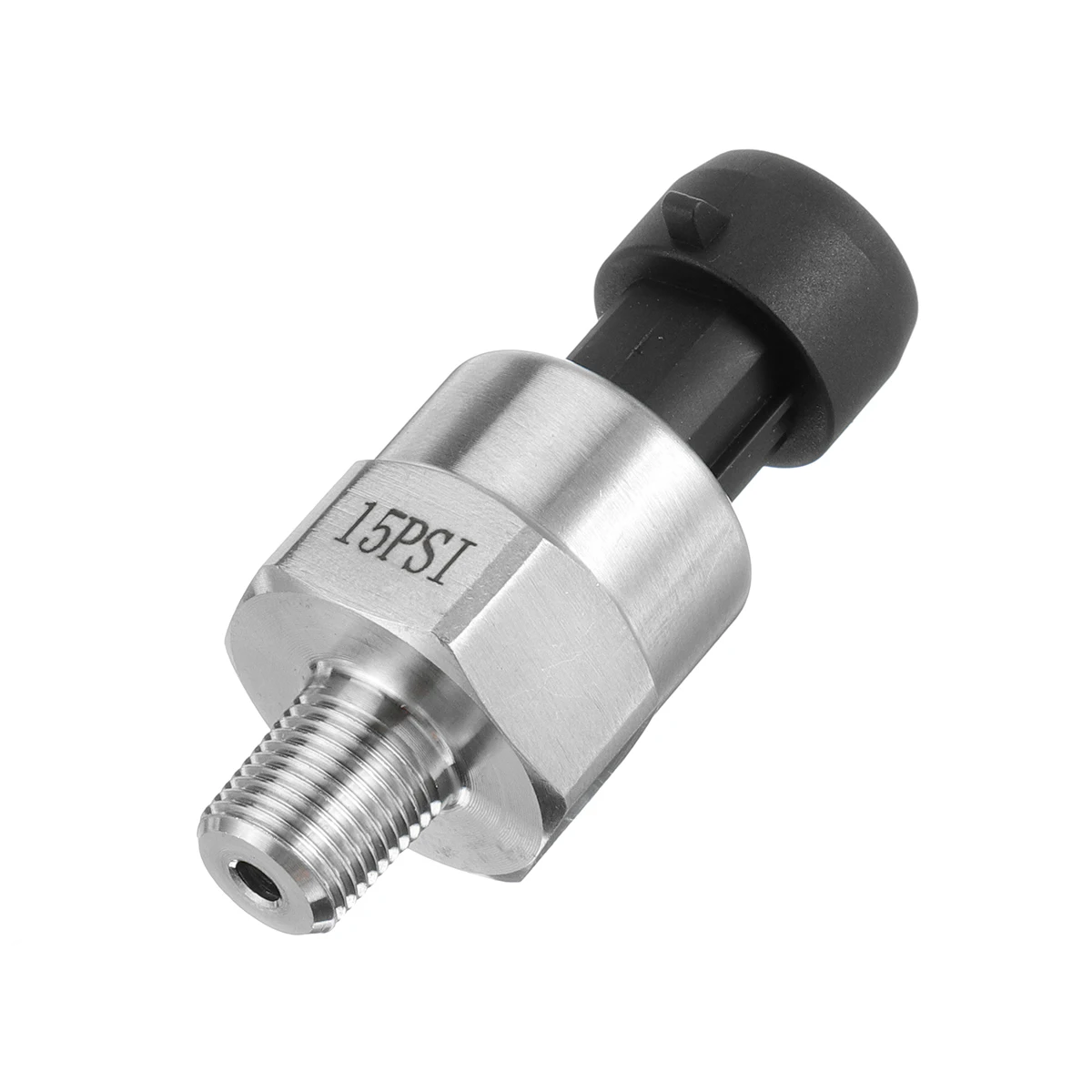

5 в 1/8NPT датчик давления топлива из нержавеющей стали Отправитель для масла, воздуха, воды 5/15/30/60/100/150/200/300/500/1000/1600 Psi
Параметры:
Партномер: B90097
Название продукта: Датчик давления масла топлива
Материал: нержавеющая сталь и Резина
Цвет: серебристый и черный
Напряжение: 5 В постоянного тока
Длина: 53 мм
Резьба: 1/8 "-27 NPT/1/8" NPT
Давление: 5psi, 15psi, 30psi, 60psi, 100psi, 150psi, 200psi, 300psi, 500psi, 1000psi, 1600psi
15 фунтов на квадратный дюйм
Вход: 0-15 psi
Выход: 0,5-4,5 в линейный выход напряжения. 0 psi выходов 0,5 В, 7,5 psi выходов 2,5 в, 15 psi выходов 4,5 В.
Точность: +/-0.5% FS;
Резьба: 1/8 ”NPT;
Разъем подключения: подключаемый блок Packard включен;
Проводка: Красный цвет слоновой кости: + 5 V; Черный: земля; Зеленый: выходной сигнал;
Перегрузочная способность: 2-4 раза;
Рабочая Температура: от-40 до + 120C;
Температура компенсации:-20-+ 80С;
Класс защиты: IP67;
Давление среда: газ и жидкость, совместимые с 316L из нержавеющей стали;
Сопротивление нагрузки: ≤ (power-6.5V питания/0.02A) Ω;
Долгосрочная стабильность: менее 0.1% пс/год;
Температурный эффект на нуле: типичный: 0.02% FS/C; Максимальный: 0.05% FS/C;
Температурный эффект на чувствительность: типичный: 0.02% FS/C; Максимальный: 0.05% FS/C;
Ударопрочность: 1000 г;
Анти-шок: ≤ +/-0.01% FS (оси X, Y, Z, 200 Hz/g);
Время отклика: ≤1 мс;
Сопротивление изоляции:> 100 МОм 500 В постоянного тока;
Взрывозащищенный класс: ExiaTTCT6;
Совместимость электромагнетизма: EN50051-1.
30 фунтов на квадратный дюйм
Вход: 0-30 psi.
Выход: 0,5 V-4,5 V линейный выход напряжения. 0 psi выходы 0,5 V, 15 psi выходы 2,5 V, 30 psi выходы 4,5 V.
Точность: в пределах 2% от считывания (полная шкала).
Резьба: 1/8 ”-27 NPT.
Разъем проводки: запечатанная вода быстрого отключения. Соединительный разъем входит в комплект.
Проводка: Красный для + 5 В. Черный для Земли. Синий для вывода сигнала.
100 фунтов на квадратный дюйм
Вход: 0-100 psi.
Выход: 0,5 V-4,5 V линейный выход напряжения. 0 psi выходов 0,5 В, 50 psi выходов 2,5 В, 100 psi выходов 4,5 В.
Точность: в пределах 2% от считывания (полная шкала).
Резьба: 1/8 ”-27 NPT.
Разъем проводки: запечатанная вода быстрого отключения. Соединитель и жгут проводов (косичка) входят в комплект.
Проводка: Красный для + 5 В. Черный для Земли. Синий для вывода сигнала.
200 фунтов на квадратный дюйм
Диапазон давления: 0-200 psi
Выход: 0,5 V-4,5 V линейный выход напряжения. 0 psi выходы 0,5 V, 100 psi выходы 2,5 V, 200 psi выходы 4,5 V
Рабочая температура:-40-+ 125C;.
Точность: ± 1% FS;
Нить: 1/8»-27 NPT.
Перегрузочная способность: 2 раза;
Давление среда: газ и жидкость, совместимые с 316L из нержавеющей стали;
Сопротивление нагрузки: ≤ (power-6.5V питания/0.02A) Ω;
Долгосрочная стабильность: ± 0.2% FS/год;
Температурный эффект на нуле: типичный: ±0. 02% FS/C; Максимальный: ±0. 05% FS/C;
Температурный эффект на чувствительность: типичный: ±0. 02% FS/C; Максимальный: ±0. 05% FS/C;
Ударопрочность: 100 г;
Анти-шок: ≤±0. 01% FS (оси X, Y, Z, 200 Hz/g);
Время отклика: ≤1 мс;
Сопротивление изоляции:> 100 МОм 500 В постоянного тока;
Взрывозащищенный класс: ExiaTTCT6;
Совместимость электромагнетизма: EN50081-1; EN50082-2; IEC6 1000-4-3
Проводка: Красный для IN +. Черный для GND. Зеленый для наружу.
300psi
Вход: 0-300 фунтов/кв. дюйм (датчик Давление);
Выход: 0,5-4,5 в линейный выход напряжения. 0 фунтов на квадратный дюйм выходы 0,5 V, 150 фунтов/кв. дюйм выходы 2,5 V, 300 фунтов/кв. дюйм выходы 4,5 V.
Точность: +/-0.5% FS;
Нить: 1/8 "NPT;
Разъем подключения: подключаемый блок Packard включен;
Проводка: Красный цвет слоновой кости: + 5 V; Черный: земля; Зеленый: выходной сигнал;
Перегрузочная способность: 2-4 раза;
Рабочая температура:-40-+ 120С;
Температура компенсации:-20-+ 80С;
Класс защиты: IP67;
Давление среда: газ и жидкость, совместимые с 316L из нержавеющей стали;
Сопротивление нагрузки: ≤ (power-6.5V питания/0.02A) Ω;
Долгосрочная стабильность: менее 0.1% пс/год;
Температурный эффект на нуле: типичный: 0.02% FS/C; Максимальный: 0.05% FS/C;
Температурный эффект на чувствительность: типичный: 0.02% FS/C; Максимальный: 0.05% FS/C;
Ударопрочность: 1000 г;
Анти-шок: ≤ +/-0.01% FS (X, Y, Z осей, 200 Hz/g);
Время ответа: ≤1ms;
Сопротивление изоляции:> 100mΩ 500VDC;
Взрывозащищенный класс: ExiaTTCT6;
Совместимость электромагнетизма: EN50051-1.
500 фунтов на квадратный дюйм
Вход: 0-500 фунтов/кв. дюйм (датчик Давление);
Выход: 0,5-4,5 в линейный выход напряжения. 0 фунтов на квадратный дюйм выходы 0,5 V, 250 фунтов/кв. дюйм выходы 2,5 V, 500 фунтов/кв. дюйм выходы 4,5 V.
1000 фунтов на квадратный дюйм
Вход: 0-1000 фунтов на квадратный дюйм.
Выход: 0,5 V-4,5 V линейный выход напряжения
1600psi
Вход: 0-1600 фунтов/кв. дюйм (датчик Давление);
Выход: 0,5-4,5 в линейный выход напряжения. 0 psi выходов 0,5 V, 80
Применимость:
Для масла, топлива, дизельного топлива, газа, воды, давления воздуха
Может использоваться в масляном баке, бензобаке, дизельном баке и т. Д.
Особенности:
-Это Предварительный Отправитель давления, чем традиционный механический Отправитель давления;
-CMC для датчика тензодатчика;
КМЦ для Давление и тянуть Давление Сенсор.
Посылка включает в себя:
1 х преобразователь давления (с кабелем) |
