SVCI DOIP JLR DoiP VCI SDD интерфейс для Jaguar Land Rover Pathfinder с 2005 по поддержка будущего обновления

Описание товара:

STC SVCI DoIP для Jaguar/Land Rover диагностический инструмент с для PATHFINDER & JLR SDD V156 Поддержка программного обеспечения JLR от 2005 до 2019 с функцией онлайн-программированияОбзор продукта STC SVCI DoIPИнтерфейс связи автомобиля SVCI DoIP (VCI) используется профессиональными техниками в качестве помощи в диагностике и ремонте электрических и электронных систем транспортных средств. SVCI DoIP предназначен для подключения транспортного средства к домашнему компьютеру, которое затем работает с помощью SVCI DoIP для передачи данных и электронного управления (ECU) перепрограммирования. Используя программное обеспечение приложения для пк VCI Manager, SVCI DoIP способен связываться по USB-кабелю.SVCI DoIP-это стандартный инструмент, поддерживающий интерфейс SAE J2534 и ISO22900-2 API блока данных диагностического протокола (D-PDU). Полная поддержка JLR диагностического программного обеспечения SDD2 и Pathfinder, включая диагностику, обновление ECU, конфигурация CCF и все функции JLR.STC SVCI DoIP внешний вид и деталиSVCI DoIP hardware имеет два светодиодный светильник. Другой светодиодный индикатор-это разные состояния. В светодиодный светильник с левой стороны мигает зеленый свидетельствует о том, что оборудование работает нормально, светодиодный светильник мигающий красный светильник свидетельствует о том, что прошивка обновляется. Светодиодный индикатор справа всегда горит, чтобы указать, что протокол DoIP активирован, светодиодный справа мигает, указывая, что он связывается с DoIP-протоколом. Как показано на рисунке ниже.

Комплект SVCI DoIP

Базовый комплект SVCI DoIP включает в себя usb-кабель, руководство пользователя, удлинитель интерфейса OBD и оборудование, необходимое для связи с эбу транспортных средств JLR.

Технические характеристики STC SVCI DoIP

STC SVCI DoIP список поддерживаемых транспортных средств

Как использовать STC SVCI DoIP?

Если вы хотите использовать устройство SVCI DoIP обычно, необходимо загрузить и установить три программного обеспечения, они предназначены для Pathfinder, SDD2 и SDD2 "QuickLoader". Эти три программного обеспечения могут быть установлены в одной операционной системе вместе, и когда вы используете программное обеспечение SDD2, вы должны открыть его из SDD2 "QuickLoader" программного обеспечения. При установке программного обеспечения устройство должно быть подключено к ноутбуку и транспортному средству. Программное обеспечение для Pathfinder в первую очередь предназначено для моделей Jaguar для Land rover, изготовленных в 2017 году и за ее пределами, программное обеспечение SDD2 в основном предназначено для Jaguar для Land rover 2016 лет и раньше.

1.STC SVCI DoIP программное обеспечение загрузки и установки программного обеспечения

Этапы установки программного обеспечения для PATHFINDER:Шаг 1: перед установкой программного обеспечения необходимо убедиться, что диск C имеет емкость более 250 гб.Шаг 2: доступ к центру загрузки программного обеспечения http://www.flyobd.com/shop/download-center/ Шаг 3: выберите «для Pathfinder» и загрузите для pathfinder installerШаг 4: дважды щелкните файл, который вы загружаете и сохраните, а затем установите его.Шаг 5: установщик for pathfinder автоматически подает вам запрос на загрузку и обновление программного обеспечения и файлов, которые необходимо установить для pathfinder (автоматическая загрузка и установка займет до 24 часов в зависимости от скорости загрузки сети)

Этапы установки программного обеспечения SDD2 и SDD2 "QuickLoader":

Шаг 1: Загрузите программное обеспечение из http://diagnosticdelivery.jlrext.com/idscentral/ Шаг 2: выберите файл ddsdd_xxx_full. Exe ”, загрузите и сохраните его.Шаг 3: дважды щелкните файл ddsdd_xxx_full. Exe и установите его.Шаг 4: выбор SDD2-«QuickLoader» из http://www.flyobd.com/shop/download-center Загрузите и установите его.Шаг 5: дважды щелкните файл «SDD2» QuickLoader. exe» и установите его.

2. Подключенные устройства

После установки программного обеспечения необходимо подключить оборудование к компьютеру с помощью USB-кабеля. Затем подключите интерфейс OBD транспортного средства через устройство SVCI DoIP или подключите интерфейс OBD транспортного средства и оборудование через удлинитель OBD. Схема подключения оборудования показана ниже.

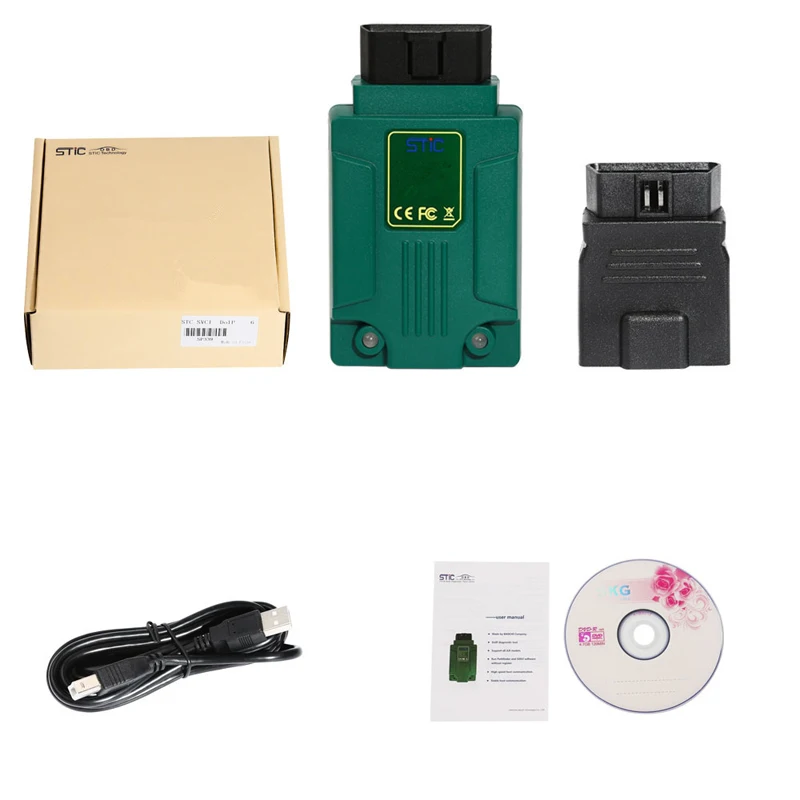

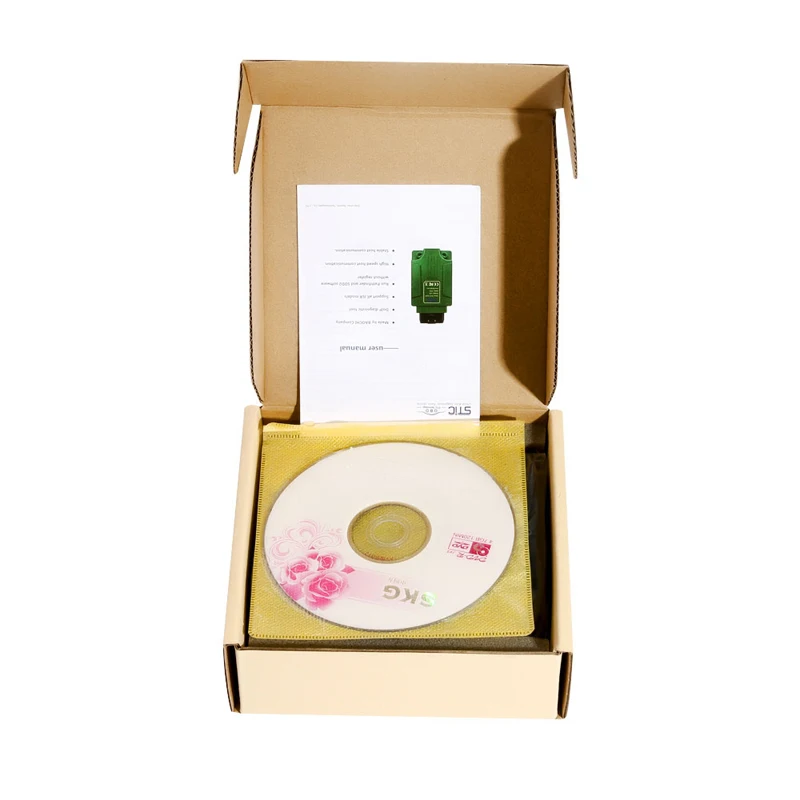

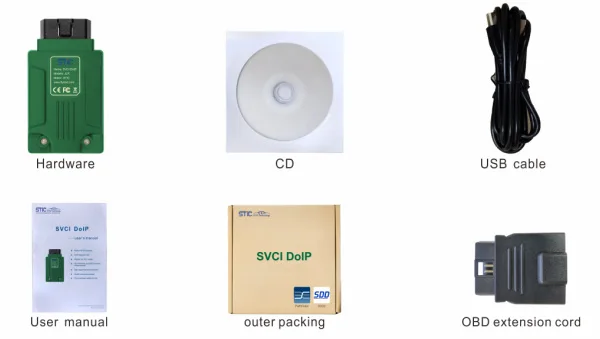

STC SVCI DoIP посылка список:

1 шт. x SVCI DOIP JLR DoiP VCI аппаратное обеспечение1 шт. x CD с программным обеспечением1 шт. x USB кабель1 шт. x руководство пользователя1 шт. х внешняя упаковка1 шт. x удлинитель OBD

Изображения товара:
