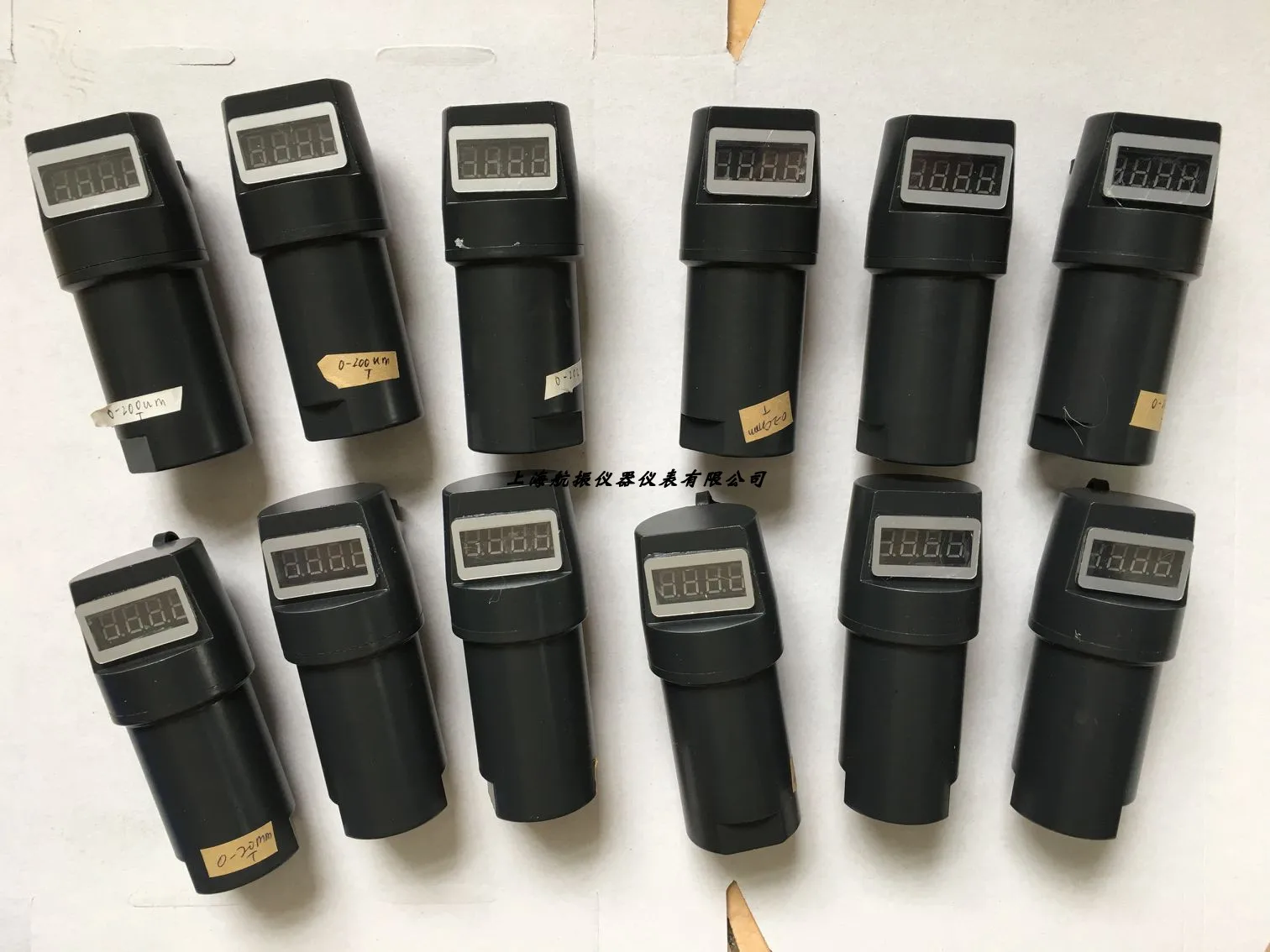

DDLL-00-12 цифровой дисплей интегрированный Вибрационный передатчик цифровой дисплей Вибрационный зонд

Описание

DDLL-00-12-12-11Передатчик вибрации

1. Краткое введение

DDLL-00-12-12-11Передатчик вибрации: интегрирование магнитных датчиков вибрации и прецизионных схем измерения для формирования высокоточной системы измерения вибрации, передатчикОн может непосредственно подключать DCS, PLC или другое оборудование. Это идеальный выбор для измерения вибрации вентилятора, двигателя, водяного насоса и другого оборудования завода.

2. 1 Частотная характеристика: 10 ~ 1000 Гц & nbsp; * или 5 ~ 1000 Гц (специальные инструкции)

22 естественная частота: 10 Гц

23 диапазон: Вибрация Диапазон0-200um, Соответствующий ток на выходе:4-20mA;

2. 4 выходной ток: 4 ~ 20 мА

2. 5 Выходное сопротивление: s500 o

26. Рабочее напряжение: DC12-24V + 10%

2. 7Режим проводки: двухпроводная система

2. 7 Максимальное ускорение: 10g

2. 8 Направление измерения: горизонтальное или вертикальное или универсальное,

2. 9 Рабочая среда: температура-40 ℃ ~ 130 ℃ относительная влажность ≤ 90%

2. 10 форм-фактор: 60x110 мм

2. 11 Монтажная резьба: M10 x 1,5x10 мм (глубина) или m8x1.25x8мм

212 Вес & nbsp; Количество: около 350 г

3. Ann's and's p; наряд

31. положение установки: вертикальное или горизонтальное Крепление на испытательной точке вибрации, винт M10 * 1,5*10 в нижней части датчика закреплен на испытательной оболочке, И затем датчик плотно прикручивается к нему.

3. 2 Размер установки и технические характеристики: см. Рис. 1, если место установки передатчика промывается паром высокой температуры, для того, чтобы уменьшить температуру окружающей среды передатчика, необходимо принять защитные меры, В общем, не может быть защищен.

3Образования легкой пены. 3Инструкции по проводке: Черный Проводник подключен к положительной клемме источника питания DC24V, а синий проводник также является выходным свинцом 4 ~ 20 мА. Проводник подключения требует хорошей теплоизоляции и принимает двухжильный экранированный кабель.
