Описание

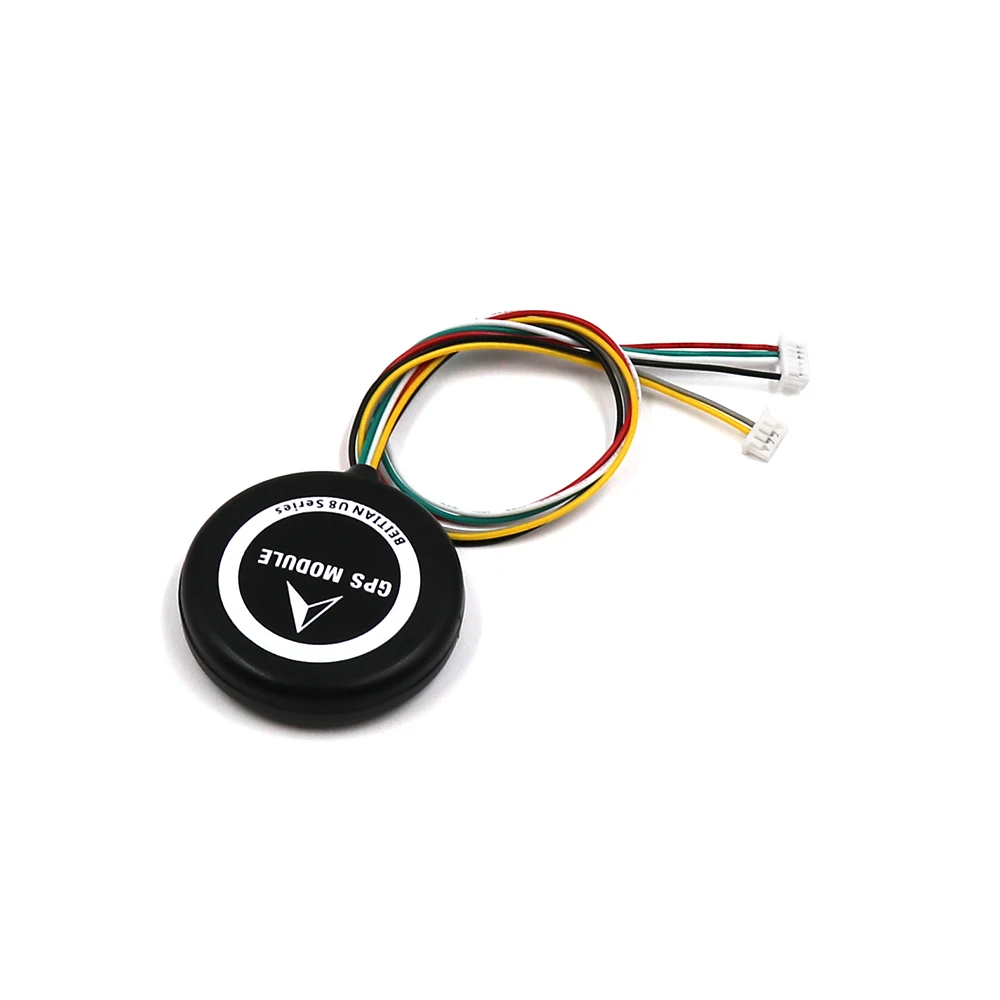

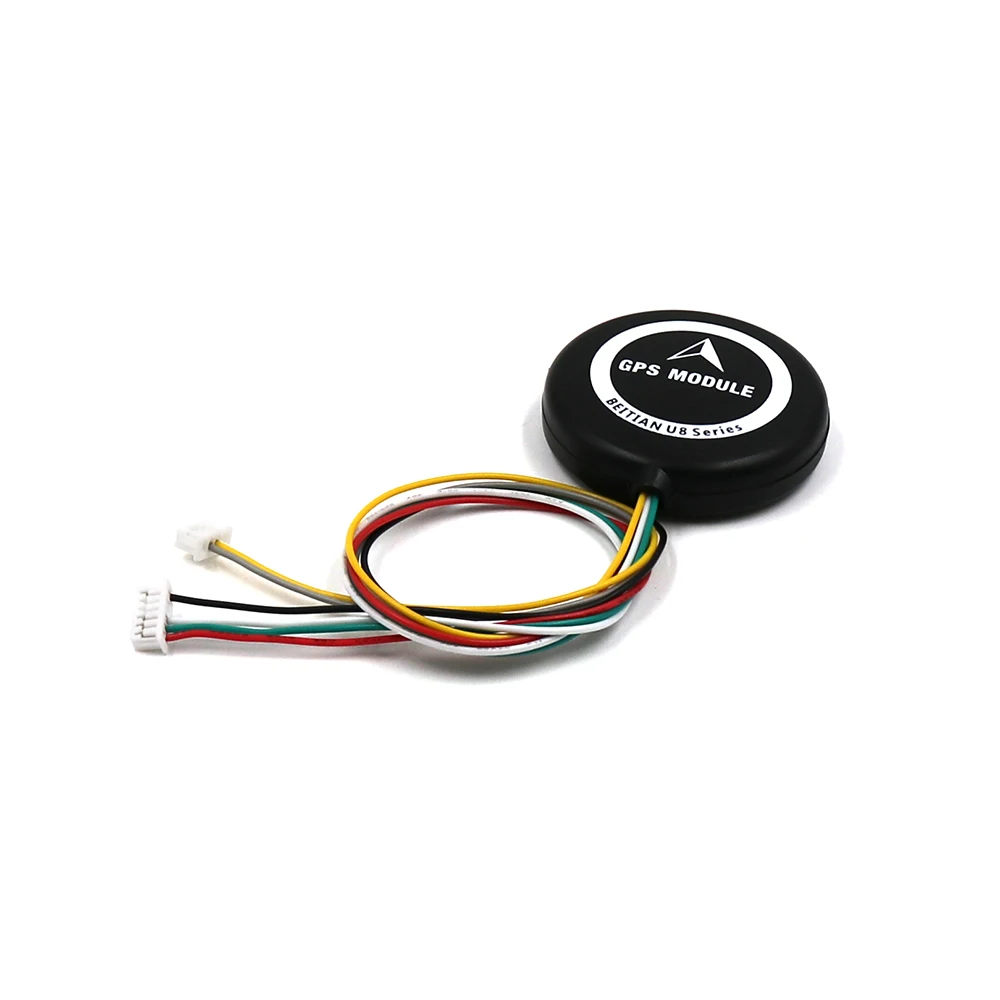

Модель: gps-модуль BN-383
Особенности:
| Iitem | Описание продукта: | |
| Электрические характеристики | Чипсет | M8030-KT |
| Частота | Gps L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1 | |
| Формат приема | Gps, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS. По умолчанию gps, ГЛОНАСС, SBAS, QZSS. | |
| Каналы | 72 поиск канала | |
| Чувствительность | Отслеживания | -167dBm |
| Повторного приобретения | -160dBm | |
| Холодный старт | -148dBm | |
| Быстрый запуск | -156dBm | |
| Точность | Положение по горизонтали | 2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо) |
| Равных угловых скоростей | 0,1 м/сек 95% (SA off) | |
| Сроки | 1us синхронизируется с gps временем | |
| Время приема | Холодный старт | 26 s |
| Теплый старт | 25 s | |
| Быстрый запуск | 1 s | |
| Данные Выход | Поддержка скорость | 4800bps к 921600bps, по умолчанию 9600bps |
| Данных уровня | Ttl уровня | |
| Протокол передачи данных | NMEA-0183 | |
| NMEA сообщение | RMC, VTG, GGA, GSA, GSV, GLL | |
| Частота обновления | 1 Гц-10 Гц, по умолчанию 1 Гц | |
| Флэш-память | 4 M FLASH, храните конфигурацию постоянно | |
| Рабочие пределы | Высота над уровнем моря | <50000 м |
| Равных угловых скоростей | <515 м/с | |
| Ускорение | <4g | |
| Мощность потребления | VCC | Напряжение постоянного тока 3,6 V-5,5 V, типичное: 5,0 V |
| В настоящее время | Захват 50 мА/5,0 в | |
| Механический Технические характеристики | Измерение | 38 мм * 38 мм * 10 мм |
| Вес | 10 г | |
| Разъем | 1,25 мм 6 pin разъем + 1,25 мм 4 контактный разъем | |
| Защита окружающей среды | Рабочая температура | -40 °C ~ + 85 °C |
| Температура хранения | -40 °C ~ + 105 °C | |
| Компас | Компас | Встроенный компас, с электронным компасом IC QMC5883L |
Описание контакта:
| PIN-код | Именной | I/O | Описание продукта: |
1,25 6PIN Разъем | GND | G | Заземления |
| TX | O | Gps ttl Последовательный вывод данных. | |
| RX | Я | Gps ttl последовательный ввод данных. | |
| VCC | Я | Входное напряжение питания 3,6-5,5 В постоянного тока, типичное: 5,0 в | |
1,25 4PIN Разъем | SCL | Я | QMC5883L компас SCL |
| Внесение изменений | O | QMC5883L компас, внесение изменений |

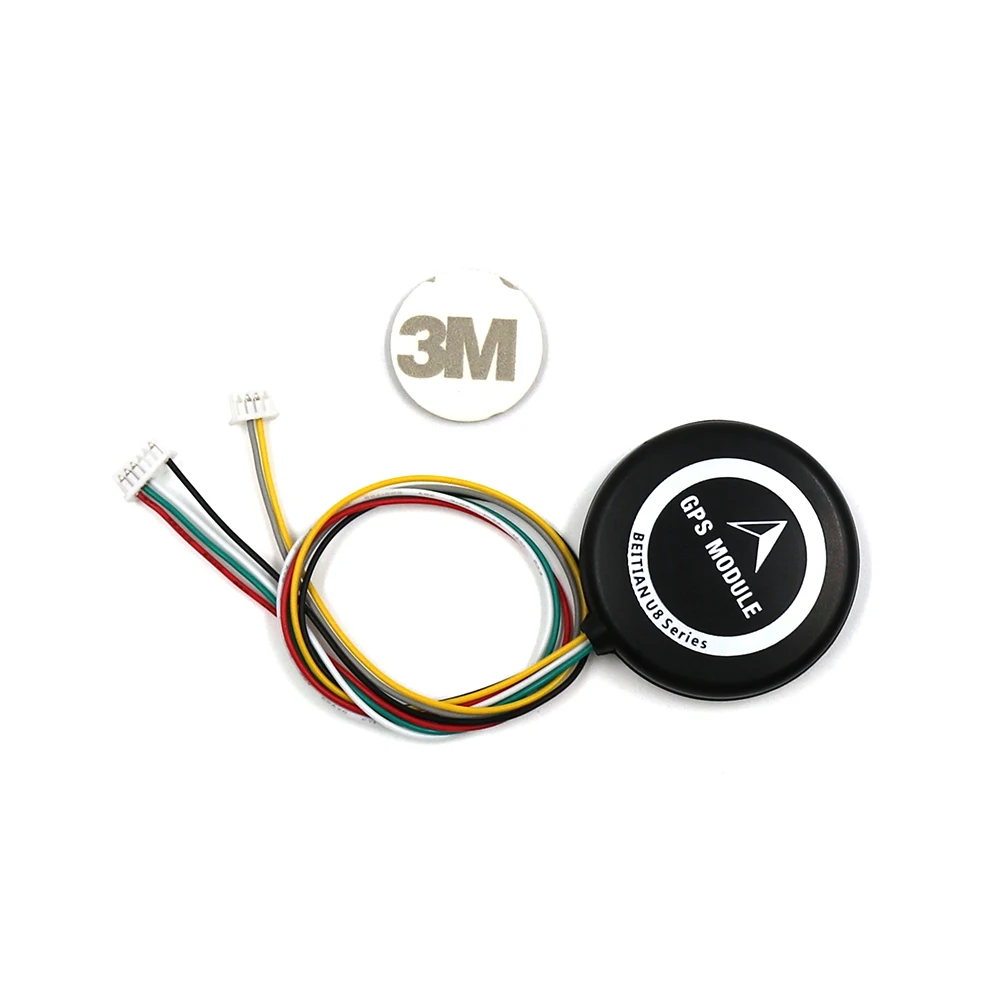

1 * модуль gps BN-383
Характеристики
- Бренд
- Buetues
- Название Модели
- BN-383
- Тип GPS
- Приёмник и антенна
- Chipset
- M8030-KT
- Receiving Format
- GPS, GLONASS, SBAS, QZSS
- Support Rate
- 4800bps to 921600bps, Default 9600bps
- Data Level
- TTL Level
- Update Rate
- 1Hz-10Hz, Default 1Hz
- FLASH
- 4M FLASH, Store the configuration permanently
- VCC
- DC Voltage 3.6V-5.5V, Typical:5.0V
- Dimension
- 38mm*38mm*10mm
- Connector
- 1.25mm 6pins connector+1.25mm 4pins connector
- Compass
- Built-in compass,With electronic compass IC QMC5883L
