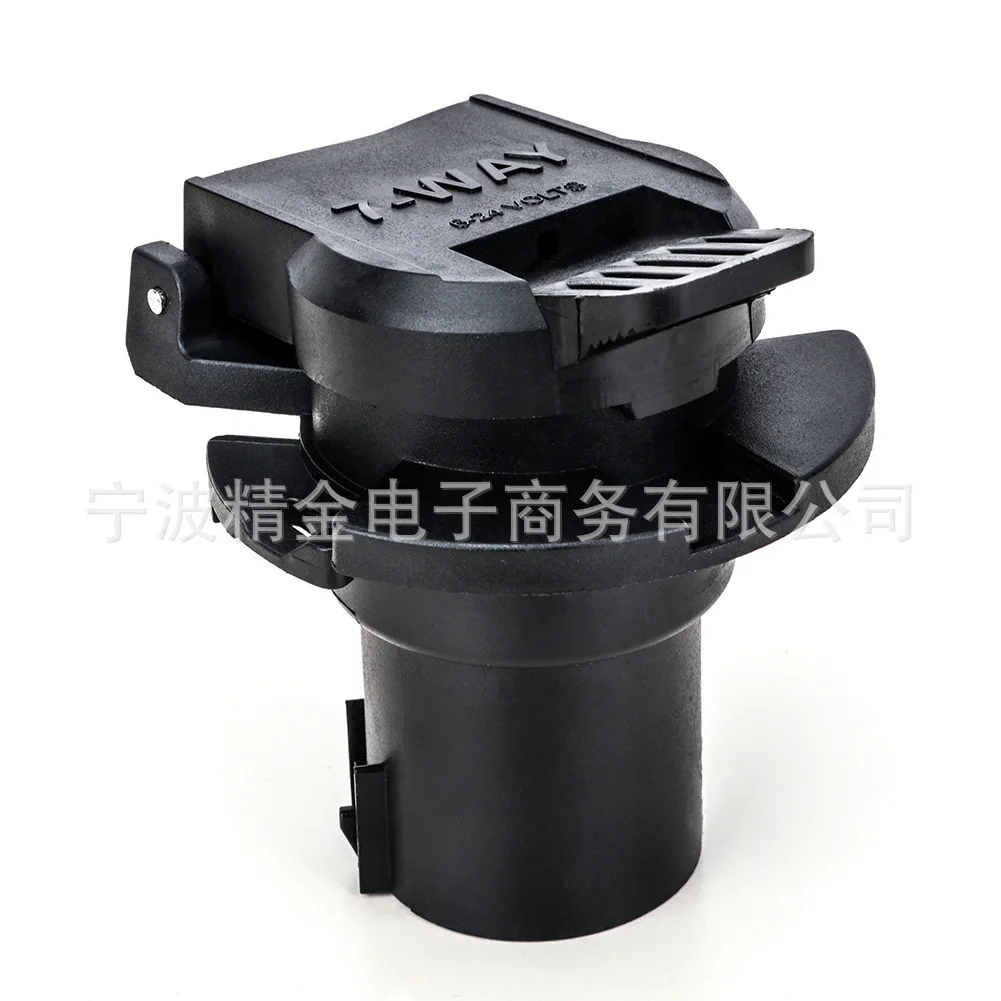

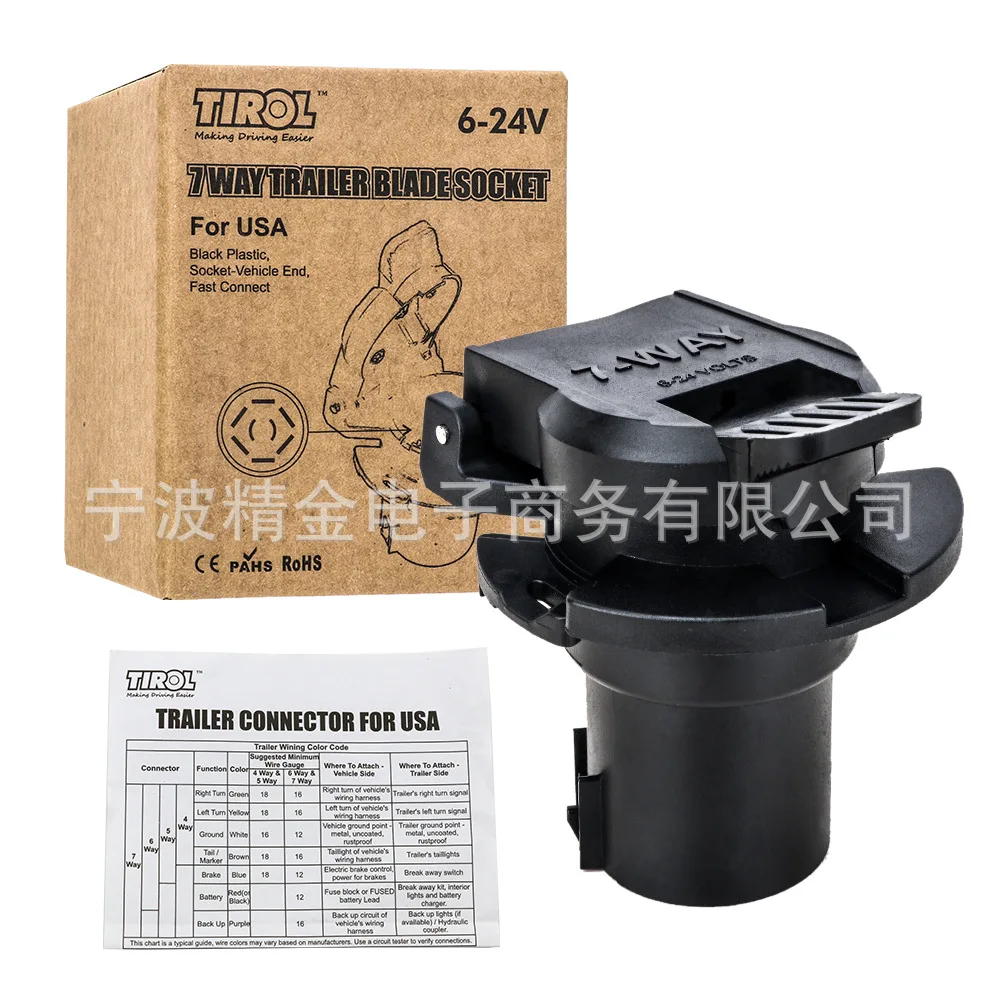

Tirol американский стиль 7 отверстий трейлер гнездо прямоугольная Пылезащитная крышка трейлер огни автомобильный разъем водонепроницаемый разъем

Описание

Название: американский7Отверстий розетки

Бренд: Tirol

Основные функции: Соединительный грузовик и блок питания, подходит для отображения освещения прицепа

Сфера применения Применение:Грузовых автомобилей/SEMI-TRAILER/Прицеп и т. д.

Тип: разъем

Форма:Круг

Процесс производства:Прессформы пластмассы

Особенности:Водонепроницаемый

Материал: Медь+ АБС-пластик

Материал изолятора: инженерные пластмассы

Количество жил кабеля:7

Количество нитей:7

Модель:6-24 V

Номер продукта:T25420

Продукт Вес:G 105

Сертификация продукции:CE, ROHS, PAH

Упаковка товара: почтовая коробка для заказа+Инструкция по эксплуатации

Размер упаковки: 14*15*7 см

Особенности1: Этот разъем прицепа-Быстрое подключение прицепа и грузовика на источнике питания, преобразования сигнала питания, различное отверстие подключения дисплей другой сигнальной лампы, прост, легко понять, легко установить удобно.

Особенности2: Лезвие тонкой меди порт коррозии сопротивления, улучшить электропроводность, резистор, высокая безопасность. Экологически чистый пластиковый изоляционный корпус с округлым пылезащитным покрытием, термостойкий огнестойкий, прочный, водонепроницаемый пылезащитный, длительный срок службы.

Особенности3Портативный7Отверстие розетки широкий диапазон используется в коммерческих транспортных средств/SEMI-TRAILER/Трейлеры и т. Д., стандартный американский дизайн, подходящий для большинства американских автомобилей и соединительных кабельных линий, конкретные соединительные кабельные линии могут сослаться на следующую информацию или в соответствии с фактической ситуации транспортного средства, практичный.

Проводка справочной информации:

7 пинГнездо лезвия (стандарт SAE)

Контактный 1-черный провод (autoniary POWER)Вспомогательный источник питания Дисплей)
PIN 2-Коричневый проводДисплей заднего фонаря)
Штырь 3-фиолетовый провод (задние фонариФонарь заднего хода дисплей)
Вытащить шпильку 4-желтый проводок (движение задним ходом, левый поворот и стоп-сигналЛевый Сигнал рулевого управления и стоп-сигнал)

Пинов 5-зеленый проводПравая рулевая сигнальная лампа и стоп-сигнал)

PIN 6-белый провод (массаНаземный кабель для дисплея)

PIN-код 7-синий проводЭлектрический тормоз дисплей)

7 пинГнездо лезвия (RV стандарт)

Контактный 1-черный провод (autoniary POWER)Вспомогательный источник питания Дисплей)
PIN 2-зеленый проводДисплей заднего фонаря)
3 PIN-желтый проводФонарь заднего хода дисплей)
Вытащить шпильку 4-красный провод (движение задним ходом, левый поворот и стоп-сигналЛевый Сигнал рулевого управления и стоп-сигнал)

Пинов 5-коричневый провод (правый поворот и стоп-сигналПравая рулевая сигнальная лампа и стоп-сигнал)

PIN 6-белый провод (массаНаземный кабель для дисплея)

PIN-код 7-синий проводЭлектрический тормоз дисплей)

Упаковка: Состав:

1 *Американский7Прямоугольная скатерть с отверстиями
