Tirol 7 поворотов 13 игл 12 вольт штепсельная вилка Кабель для тележки разъем Европа Тип шоу трейлер огни явные

Описание

Название: разъем от 7 до 13

Бренд: Tirol

Основные функции: Соединительный грузовик и блок питания, подходит для отображения освещения прицепа

Область применения: Коммерческое транспортное средство/SEMI-TRAILER/прицеп

Тип: от 7 до 13 разъемов

Форма круг

Процесс изготовления: пластмасса

Особенности: водонепроницаемый

Свяжитесь с Материал: Медь

Материал изолятора: инженерные пластмассы

Количество ядер: от 7 до 13

Количество нитей: от 7 до 13

Модель: 12N (Совместимо с Европейским автомобилем)

Номер товара: T22808

Вес изделия: 170 г

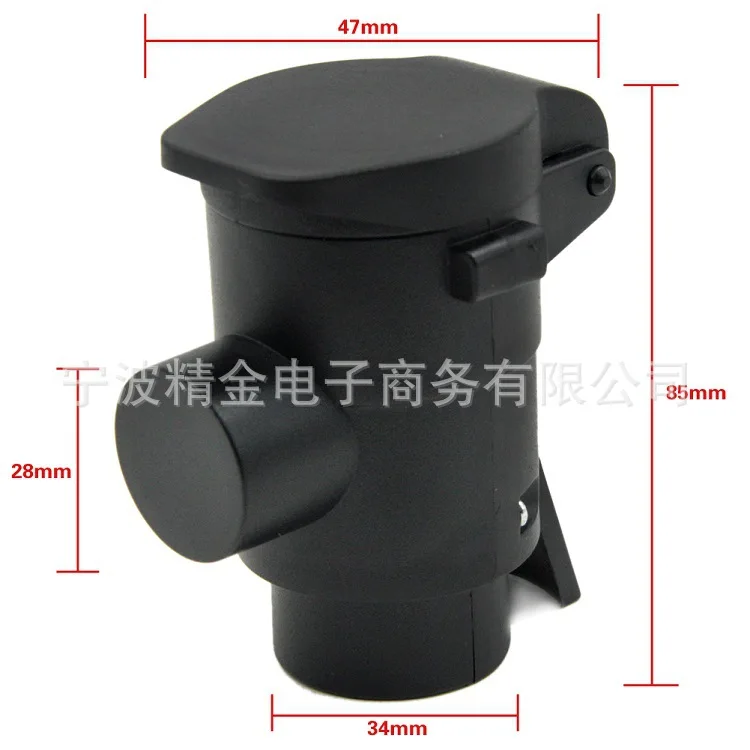

Размер упаковки: 15*10*8 см

Сертификация продукта: ce, ROHS, PAH

Медная Игла: Hpb58-2, Hpb59-1

Проводка справочной информации:

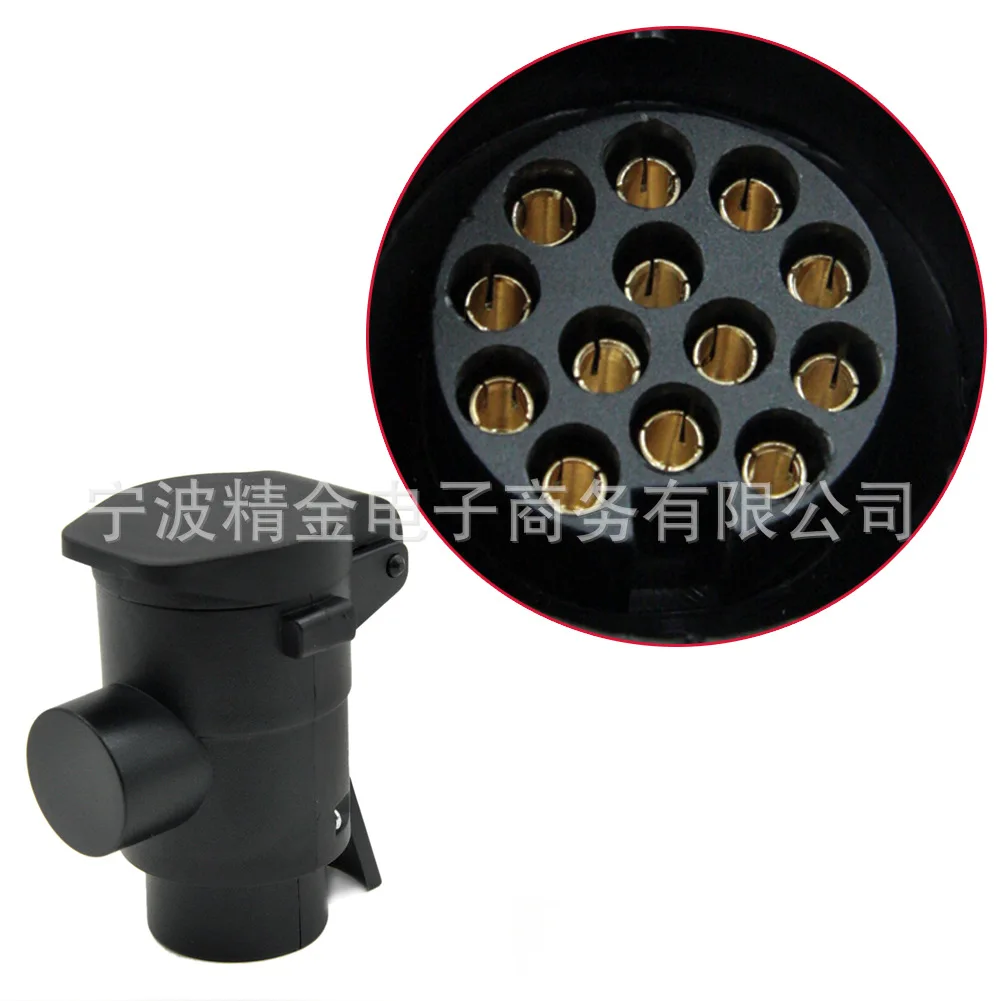

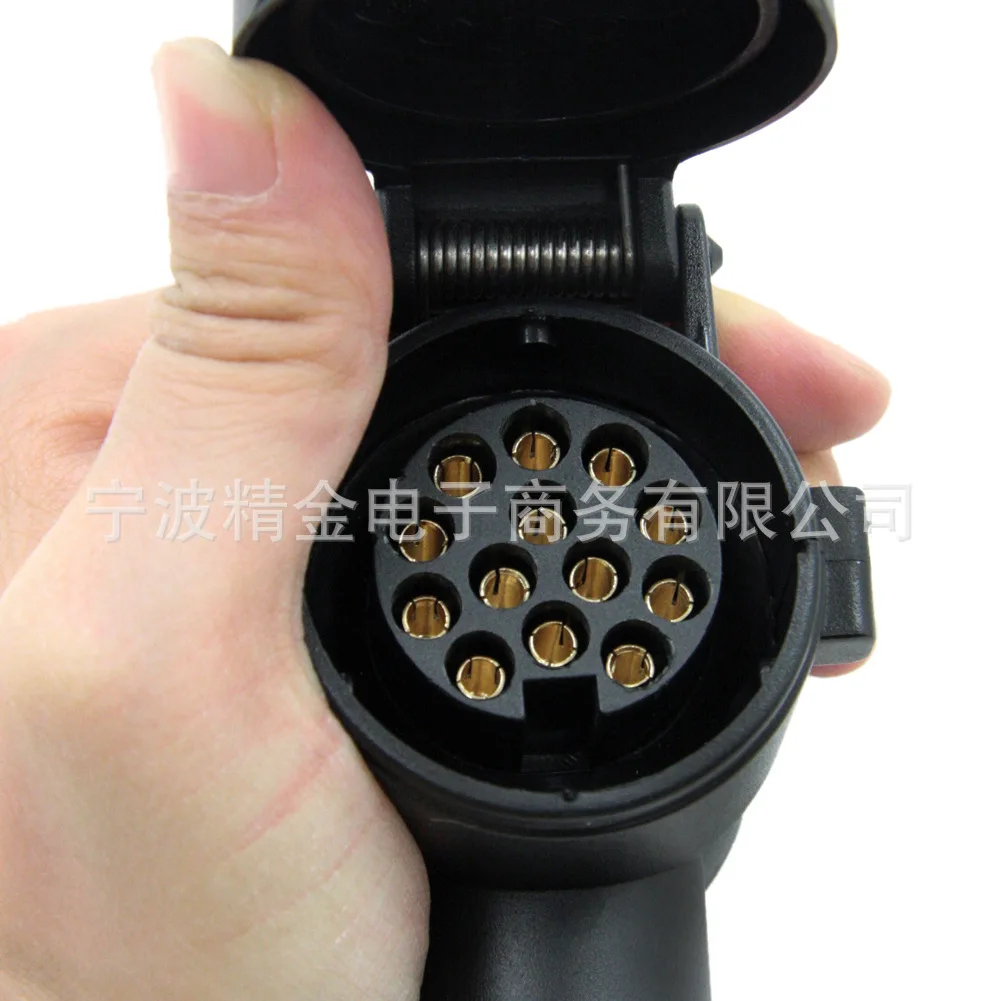

13 pin круглый разъем

Штырь 1-желтый провод (левый/ручной указатель направления левый сигнал рулевого управления световой дисплей)
PIN 2-синий, покрытый вязальной проволокой (задний противотуманный фонарь дисплей)
PIN 3-белый, покрытый вязальной проволокой (земля возврата на месте поворота дисплея)
Вытащить шпильку 4-зеленый, покрытый вязальной проволокой (буровая установка H t/ч указателя поворота правый руль свет отображения сигнала)
Пинов 5-Коричневый провод (буровая установка H t/ч хвост» и «No». Светодиодные лампы номерных знаков прямо в виде заднего фонаря и листовой каркас светового дисплея)
PIN 6-красный провод (единый лампа стоп-сигнала дисплея)
Штырь 7-черный провод (левый/H хвост и нет. Пластина лампы левый задний свет и пластина рамка свет дисплей)

PIN8-Pink провод (Интерактивная лампа заднего хода)

PIN9-orange провод (12 V батарея питания от батареи 12 V батареи)

PIN10-grey провод (12 В установка на) Зарядка аккумулятора или зарядка холодильника

PIN11-White/черный провод (земля для терминала 10)

PIN12-white/синий провод (обычно не используется)

PIN13-White/красный провод (земля для терминала 9)
