TIROL7 иглы 12 вольт/разъем кабель для тележки разъем австралийской формы шоу трейлер огни явные автомобильные аксессуары

Описание

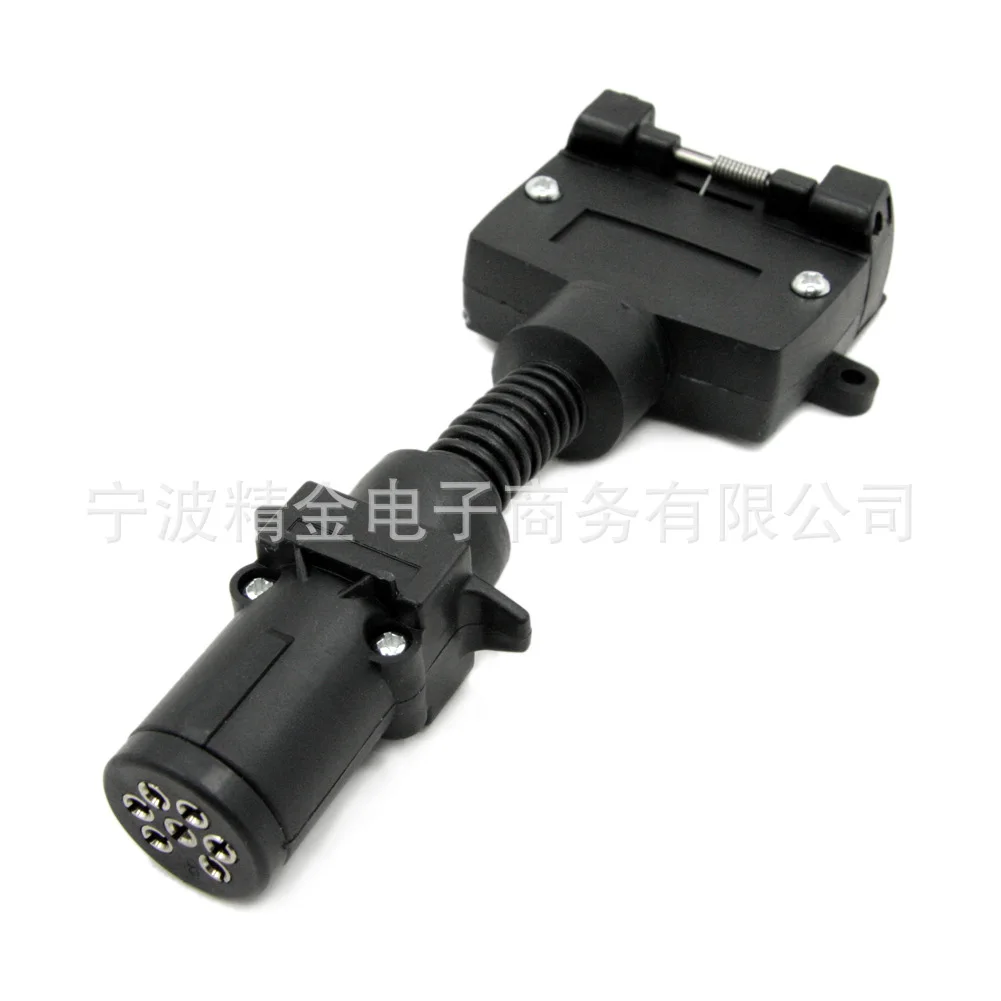

Название: 7-контактный квадратное отверстие/разъем с круглым отверстием разъем

Бренд: Tirol

Основные функции: Соединительный грузовик и блок питания, подходит для отображения освещения прицепа

Область применения: Коммерческое транспортное средство/SEMI-TRAILER/прицеп

Тип: разъем

Форма круг/квадратный

Процесс изготовления: пластмасса

Особенности: водонепроницаемый

Свяжитесь с Материал: Медь

Материал изолятора: инженерные пластмассы

Количество ядер: 7

Количество нитей: 7

Модель: 12N (подходит для австралийских автомобилей)

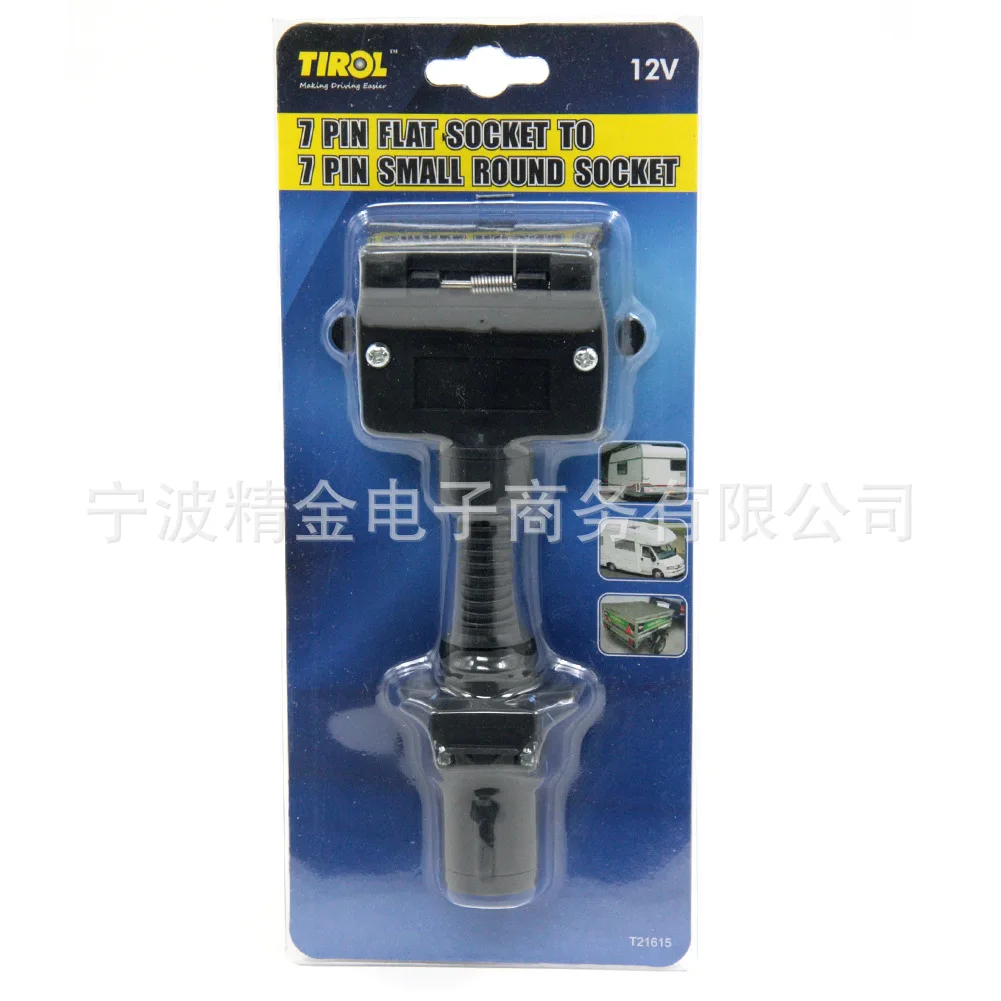

Номер товара: T21615

Вес изделия: 135 г

Продукт Размеры 16,5*6 см

Проводка справочной информации:

7-контактный освещение соединения

Штырь 1-желтый провод (левый/ручной указатель направления левый сигнал рулевого управления световой дисплей)
PIN 2-синий, покрытый вязальной проволокой (задний противотуманный фонарь дисплей)
PIN 3-белый, покрытый вязальной проволокой (земля возврата на месте поворота дисплея)
Вытащить шпильку 4-зеленый, покрытый вязальной проволокой (буровая установка H t/ч указателя поворота правый руль свет отображения сигнала)
Пинов 5-Коричневый провод (буровая установка H t/ч хвост» и «No». Светодиодные лампы номерных знаков прямо в виде заднего фонаря и листовой каркас светового дисплея)
PIN 6-красный провод (единый лампа стоп-сигнала дисплея)
Штырь 7-черный провод (левый/H хвост и нет. Пластина лампы левый задний свет и пластина рамка свет дисплей)

7 Pin плоская розетка и круглая розетка

Pin1-Yellow провод (левый индикатор левый рулевое управление световой сигнал дисплей)

Pin2-Black провод (Интерактивная лампа заднего хода)

Pin3-White провод (возврат земли на месте поворотного сигнала дисплей)
Pin4-Green провод (правый индикатор правого рулевого сигнала светового дисплея)
Pin5-Blue провод (противотуманная фара)
PIN 6-красный провод (единый сигнальная лампочка дисплея)
Контактный 7-Коричневый провод (дальние огни, прозрачные и боковые габаритные огни Задний Свет и зазор боковой сигнальной лампы дисплей)
