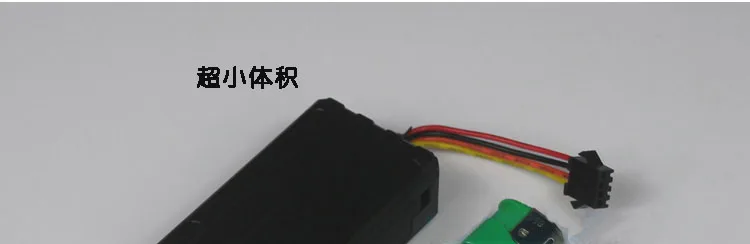

Gps локатор Автомобильный gps трекер Электрический мотоцикл Противоугонный gps отслеживающий Определитель местоположения плата за отверстие-платформа

Описание

Эта компания может открыть только счет-фактуру 17% налога на добавленную стоимость, например, налоговый пункт

Изображение и параметры подпадают под действие настоящего предмета и инструкции.

Это производство компании, все продукты были проверены строгим тестовым процессом, качество, которое является основным, качество, что все, все качество для предварительного условия!

Это напряжение продукта 9-75 в

Бесплатная платформенная плата за жизнь

Адаптируйтесь к каждому мотоциклу E-Bike автомобиля

Адаптируйте персональные компании, групповые пользователи,

Может отображать информацию о транспортном средстве на той же платформе

Заказчик хотел бы узнать больше, они могут непосредственно войти в прямой разъем учётная запись опыта нашей платформы для ознакомления, www.zg666ps.com, открыть веб-сайт и нажать кнопку demo рядом с android.

Этот продукт является бесплатным платформой платы за использование в течение жизни!

Gps автомобиль установлен связующий терминал (gps + GSM + SMS/GPRS)

Руководство пользователя

I. Вспомогательное оборудование продукта

L блок питания 4 p (1 шт.) (стандартная конфигурация)

L Кабель для передачи данных (стандартная конфигурация)

Руководство пользователя по быстрой установке 1 (стандартная конфигурация)

Застежка-липучка

Во-вторых, характеристика продукта

2,1 GSM 850/900/1800/МГц четырехчастотная система, применимая по всему миру;

2,2 ультра широкий диапазон входного напряжения: 10-75vdc;

2,3 gps непрерывное позиционирование, GPRS синхронизация;

2,4 Поддержка SMS для получения информации о местоположении;

2,5 Встроенный датчик вибрации для достижения интеллектуального противоугонного транспортного средства;

2,6 ACC сигнал зажигания обнаружения, сигнал состояния транспортного средства;

2,7-электрическое реле с отключением топлива, осуществляющее транспортное средство с дистанционным управлением;

2,8 может Установите определенный номер, используемый в SOS сигнализация и Противоугонная сигнализация в режиме реального времени

2,9-кнопка включения SOS, используемая при экстренном вызове, просим о помощи;

2,10 можно подключать к внешнему микрофону, обеспечивающему голосовой мониторинг;

2,11 Встроенный резервный аккумулятор реализации незаконных резок провода сигнализации

V. Установка Описание

5,1 подготовка перед установкой

5.1.1 открытая Подарочная коробка для упаковки Проверьте, правильно ли модель оборудования, что указан правильный аксессуары завершена, в противном случае, пожалуйста, обратитесь к своему дилеру;

5.1.2 терминал оборудования должен вставить gsm sim-карту для нормальной работы, gsm карты Unicom или China Mobile выборочно (GSM сеть по всему миру применима). Подготовьте эффективную sim-карту.

5.1.3 установка sim-карты, во-первых, откройте водонепроницаемую крышку, во-вторых, вставьте карту; наконец, восстановите водонепроницаемую крышку. Следующие шаги:

12.

3.4.

Примечание:

(1) установка или выносДве SIM картыПеред картой, пожалуйста, наберите выключатель питания на стороне терминала в место отключения;

(2) терминалДве SIM картыКарта открытьGPRSОсобенности;

(3) терминалДве SIM картыКарта должна открыть функцию отображения вызовов (в зависимости от потребности клиента в выборе функции открыть или не открыть);

(4) Если у васДве SIM картыКарта имеет открытый вход требованийSim-контакт, Пожалуйста, обратитесь к руководству пользователя вашего мобильного телефона входSim-контактОсобенности закрыты;

Пожалуйста, позаботьтесь о том, чтобы терминалДве SIM картыПри нормальных условиях эксплуатации в Kaneng

5,2 выбора места установки

Терминал установки рекомендации для скрытой установки, терминальное оборудование скрытые рекомендации по установке дилерами, назначенными профессиональными службами для установки, и внимание следующим вопросам:

5.2.1 во избежание кражи выбор оборудования должен быть скрыт, насколько это возможно;

5.2.2 Избегайте установки с источником запуска

5.2.3 можно закрепить галстуком или наклеить широкой губкой прочную двустороннюю клейкую ленту;

5.2.4 ОБОРУДОВАНИЕ Встроенный у GSM антенна и gprs-антенна, установки следует убедиться поступление стороной вверх (по отношению к небо), и более поздних версий неметаллических материалов, экранированная, рекомендуется устанавливать здесь:

(1) внутренний угол переднего лобового стекла под декоративной рамкой стекла;

(2) Передняя панель (кожа изготовлена из неметаллического материала) окружена промежностью;

(3) После лобового стекла под обшивкой.

5.2.5 Если наклейка на лобовое стекло автомобиля с металлическим изоляционным слоем или нагревательным слоем после работы, сигнал прибытия gps будет ниже, в результате чего gps работает ненормально, замена местоположения.

5,3 терминал выход высокой четкости

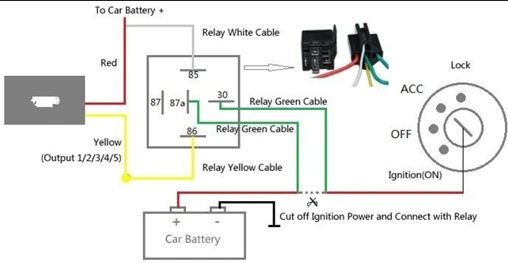

Шесть.Меры предосторожности для оборудования проводки

6.6. 1 Источник питания переменного тока, ACC, выключения масла электрические линии управления (4Pin)

(1) это устройство Стандартный источник питания для 10V-80VDC, пожалуйста, используйте Оригинальный Фабрика предоставляет линии электропередач, красная линия для питания катод, черный и белый с рисунком для блока питания анода в установке блока питания анода пожалуйста, выберите отдельно заземление или заземление, не с другими заземленными проводами;

(2) оборудование-оранжевая полоса для линии ACC, убедитесь, что для того, чтобы подобрать автомобиля ACC переключатель, и Мы учтем это АКК в состоянии для того, чтобы определить в обогащение; в том случае, если пропустил линии ACC превратит транспортное средство в состояние фортификации по умолчанию, управление транспортным средством будет звучать вибрация, вызовет Вибрационный сигнал. Если функция защиты от кражи необходима, прямой разъем ACC линия может быть непосредственно соединен с положительным полюсом источника питания.

(3) Отключение топлива электрическая линия управления (желтая линия) подключенное электрическое реле на желтой линии.

Корректное использование шагов для продукта:(Метод регистрации отличается в зависимости от платформы дилера, и метод регистрации отличается. Консалтинг дилера)

Установить sim-карту → установить → boot → установить центр номер → SMS (или онлайн) операции

Установка: установка, должна сделать gps антенну поверхностной направленности неба, место установки выше не должно быть электромагнитной волны поглощения материала (например, металла, взрывозащищенной изоляционной пленки) окклюзии мест.

Ботинок: правильное направление, оснащенное sim-картой, по клеммной проводке схема подключенной линии, оборудование автоматического загрузки

Семь.Описание инструкции и способ применения текстовых сообщений:Все инструкции тех или иных английский статус вход

Отправка sms-кода на gps автомобильный терминал sim-карты с мобильным телефоном после открытия символа comma. Запятые в следующих форматах sms-инструкции являются английским форматом входного статуса, буквенным знаком является чувствительный к корпусу по инструкции, и входом английского статуса comma

7,1 основными операциями набор

7.1.1 центр номер набора (I. Е. Клиент мой номерДругие делают другие разумные не могут делать другие операции):

7.1.1 номер центра набора:Необходимо использоватьКлиент мой номерК терминальномуСим-карта hippocampus отправка SMS

SMSФормат изображения:Pw, 123456, ZX, 155 *** #

Пример:Pw123456,ZX 155Цвета с воздушными шарами

Где "155 *" для ловли карпа терминал проверки номер сим-карты, получил Быстрый "центра по номеру Комплект успеха" текстовое сообщение, владелец может выполнить другие кратковременные инструкции на терминале или проверить автомобиль онлайн.

7.1.2 изменить пароль терминала: Пожалуйста, запомните пароль, например, забудьте использовать номер центра, отправляя команду восстановления заводских настроек

Пароль по умолчанию: 123456

Изменить пароль терминала инструкции: pwd123456 666888 (666888 новый пароль, должен для шести с номерами)

Ответ информация: пароль изменить успех, новый пароль: 666888, пожалуйста, будьте внимательны!

Примечание: Следующая команда требует центра номер отправителя может понять, помните

7.1.3 SOS семейная привязанность набор номера (-набор 2 шт):

7.1.3.1 аддитивный SOS номер:

Формат инструкции: SOS + comma + SOS чехлы с номером: SOS, 138 * или SOS + comma + номер 1 + comma + номер 2 Чехлы: SOS, 138 *, 138 ***

Ответ: SOS! S1: * S2: ***

7.1.3.2 удалить SOS номер:

Инструкция Формат: SOS + запятая Чехлы: SOS, или sos + запятая Чехлы: SOS,

Ответ: SOS! S1:, S2:

7.1.3.3 запрос SOS номер детали:

Инструкция Формат: SOS

Ответ: SOS! S1: 138 * S2: 138 цвета с воздушными шарами

7,2 Анти-кражи сигнальное устройство для определения местоположения запрос настройки

7.2.1 позиционирование местоположения в Китае:

Центральный номер отправляет команды на sim-карту оборудования терминала, ответ терминала в последний раз информации о местоположении в центр номера.

Формат инструкции: DW или 123

Ответ информация: провинция Гуандун Шэньчжэнь город, дорога Baoyuan, дорога Haicheng, здание Taiyi (Шэньчжэнь) Юго-восточное 63 м

Примечание: китайский адрес требует поддержки платформы, платформа в режиме реального времени онлайн статус под поддержкой ответа sms.

7.2.2 запрос позиционирования долготы:

Инструкция Формат: G123456 # либо в тех случаях, когда

Ответ информация: ссылка на веб-сайт широта и долгота + карта

7.2.3 снятия обогащение:

7.2.3.1 фортификационный формат инструкции: SF или 111

Ответ информация: GSM сигнал, мощность, 30 секунд после автоматического фортификации

7.2.3.2 снятия инструкция Формат: CF или 000

Ответ информация: GSM сигнал, мощность, имеет разрешение

7.2.4 статическое 10 минут Автоматическое фортификация (по умолчанию Открытое):

7.2.4.1 формат открытой инструкции: auto1

Ответить информация: статический 10 минут автоматическая обогащение: имеет открытую

7.2.4.2 инструкция Формат: auto0

Ответ информация: статическая 10 минут автоматическая фортификация: Закрытая

7.2.5 SOS просят о помощи сигнализации:

При обнаружении чрезвычайной ситуации нужно за помощью, нажмите и удерживайте кнопку «SOS» непрерывной кнопку в течение 3-х секунд, вызовет SOS аварийный за помощью к сигнализации.

SOS режим сигнализации: 1 = текстовые сообщения, 2 = вызов, 3 = Запуск SMS + вызов снова, 0 = выключен

Формат инструкции по режиму сигнализации: sos3 (по умолчанию)

Ответить sms sos! S1: S2:

SOS сигнализация: SMS/телефон/SMS и телефон

Содержание будильника: Ваши близкие или друзья аварийная сигнализация для помощи! Пожалуйста, обратите внимание!

7.2.6 вибрации:

Когда Автомобильная энергосберегающая трубка ситуации в автоматическом фортификации после непрерывной вибрацииИли выше, чем кнопку в течение 3-х секунд, тронетВолосы вибросигнал.

Режим сигнализации: 1 = текстовые сообщения, 2 = вызов, 3 = Запуск SMS вызов снова, 0 = выключен

Формат инструкции режима сигнализации: vib2, 3(По умолчанию)

Набор успех ответ:

Вибрационный сигнал тревоги успеха!

Непрерывное время вибрации:Кнопку в течение 3-х секунд

Режим тревоги: телефонный звонок

Вибрационная Сигнализация: вибрационная сигнализация вашего автомобиля, пожалуйста, обратите внимание!

7.2.7 сигнализация переключения передач (по умолчанию открытая):

В тех случаях, когда автомобиль энергосберегающие ситуации в Автоматическая обогащения после того, как China Mobile300 м вышеуказанного товара, и мы предоставим вам говорить триггер датчик перемещения.

7.2.7.1 формат открытой инструкции: move300 (Китай мобильный 300 м расстояние после сигнализации)

Ответ sms сигнализация Смещение: имеет старт

7.2.7.2 формат отрезания команды: move0

Ответ sms сигнализация Смещение: закрытый

Содержание будильника: автомобиль, противостоящий китайскому мобильному автомобилю, автоматическое отключение gps: + китайский адрес

7.2.8 сигнал тревоги скорости (по умолчанию выключен):

7.2.8.1 Откройте инструкцию Формат: spd080

Ответить sms скорость сигнала тревоги: 80 км/ч

7.2.8.2 отрезной формат команды: spd0

Ответ sms: сигнал о превышении скорости: закрыт!

Содержание сигнализации: у вас есть превышение скорости, пожалуйста, безопасное вождение!

Примечание: значение диапазона 50-300, ограничение скорости 3-бит с цифрами, компания для км/ч

7.2.9 отключение открытого нефтяного топлива:

7.2.9.1 формат инструкции по отключению топлива: DY или 555

Ответ sms-разрезание топлива транспортного средства

7.2.9.2 открытый формат инструкции по эксплуатации масла: KY или 666

Ответ sms автомобиль открытое масло

Примечание: Для того чтобы гарантировать транспортного средства, сейф, терминал только в gps в эффективное позиционирование статуса и удовлетворены скорость транспортного средства составляет менее 20 км/ч и условия или транспортного средства стационарный в тех случаях, когда исполнение Отключение подачи топлива электрического операции.

7.2.10 удаленный мониторинг особенность:

Инструкция Формат: 222

Центральный номер Отправляет эту инструкцию на номер sim-карты терминала, телефон обратного вызова терминала на Центральный номер, обеспечивающий прослушивание.

Настройки запроса восстановления оборудования 7,3

7.3.1 к заводским настройкам инструкция Формат: формат

Ответить sms сигнализационной намерены незамедлительно отправить восстановление заводских настроек, перед тем, как все настройки будут отменить.

7.3.2 новый формат запуска инструкции: RST

7.3.3 запрос информацию об оборудовании:

Инструкция Формат: PARAM1

Ответ информация: версия, ID, IP, порт, имя домена, APN

7.3.4 состояние запроса:

Инструкция Формат: статус

Ответить информация: Батарея: 10 GPRS: Нормальный/ненормальным GMS: сильный/хорошая/плохой gps: A/v acc: вкл/выкл. Масло: вкл/выкл внешний источник питания: Нормальный/разделения.

7.3.5 ip-порт сервера:

Настройки Ip инструкция Формат: домен = 220.230.142.241: 7700

Ответ: ОК! Домена = 220.231.142.241.7700

8.Платформа для глобальной позиционирования посадки

Пользователь-реселлер обеспечивают зон обороны услуги платформа для проверки в вашем автомобиле для местоположения, состояния и соответствующая Операционная, услуги веб-сайт платформы пожалуйста консалтинг к своему дилеру.

Платформа работы:

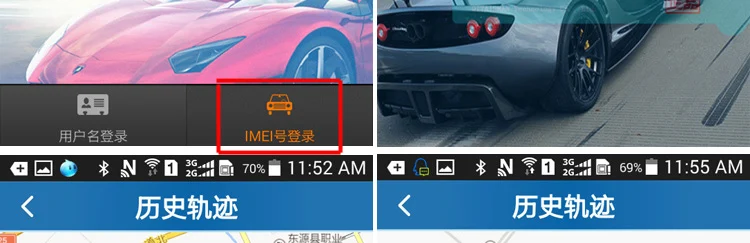

1, приложение:

1) Android APP: открытый веб-сайт платформы www.zg666gps.com, первое сканирование приложения qr-код (некоторые с QQ сканированием) скачать приложение, или для мобильного телефона браузер открыть сайт www.zg666gps.com прямой разъем загрузки

2) приложение Apple: в Apple Store поиск tkstar gps скачать приложение

Загрузка-установка-открытие, как показано на изображении

Нажмите кнопку зарегистрироваться, устройство ввода пароль (по умолчанию 123456, оборудование, пароль и платформа пароль не тот же пароль), а так же оборудование в GSM номер после того, как нажмите кнопку «ок», sms-ответ: Центра по номеру Комплект успеха

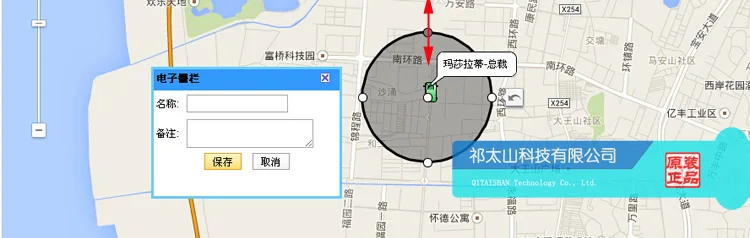

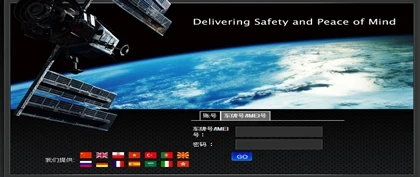

2, платформа веб-сайта:

1) Откройте сайт www.zg666gps.com, нажмите номерного знака/номер IMEI, как показано на изображении

Примечание: Этот посадки (учетная запись и пароль) и приложений, таких как

ВосемьНеисправностей удаления

8,1 терминал после первой установки не удалось подключение к фоновый сервер Full HD шоу-запущено. Проверьте установки терминала:

8.1.1 основной источник питания проводка правильная, внимание, не получения автомобильные внутренние контролировать онлайн.

8.1.2 sim-карта правильно установлена, обратитесь к описанию установки.

8.1.3 выключатель питания, независимо от того, переключатель в открывающаяся задняя крышка края.

8.1.4 ACC, независимо от того, что навстречу, подключение после вставки ключи с открытым АКК.

8.1.5 проверьте светодиодный индикатор, пожалуйста, ознакомьтесь с описанием индикатора.

8.1.6 проверить gps ли позиционирования, если будет определено позднее бит, пожалуйста, пройдите по ссылке, чтобы на открытом воздухе открытого места во-первых позиционирования.

8,2 терминала в фоновый дисплей в автономном режиме статус

Первое наблюдение оборудование три светодиодный-это нормально, без каких-либо условий наблюдения за ситуацией, можем сначала проверьте сим-карты для получения статуса, шаги следующим образом:

8.2.1 оборудование для звонка номера sim-карты, см., если вы можете услышать телефон, подключенный к голосу.

8.2.2 транспортное средство в подвальном помещении не покрывает GSM сетевой сигнал.

8.2.3 наблюдать упали, индивидуален удалены или все упали, чтобы определить, подходит как для работы сети оператора.

8.2.4 sim-карта, независимо от того, имеет ли она долги.

8.2.5 GPRS бизнес, отмена (конец месяца в последний день в автономном режиме).

8.2.6 набор параметров запроса, проверьте правильность интервала времени передачи GPRS.

8,3 Если функция gps терминала была активирована, но долгое время не позиционируется, проверьте место установки терминала, независимо от того, являются ли составные требования, обратитесь к описанию установки.

8,4 в тех случаях, когда gps сигнала поступление окружающей среды плохое (сопутствующие товары с высокое здание блок gps сигнал), пожалуйста, для вождения, для того, чтобы звездного неба открыта мест для позиционирования, первое общее время установки нужны 1-2 минут.

8,5 определенного количества, мобильный телефон получил сигнализатор падения напряжения сообщение, определить, является ли для незаконных линия резки, в противном случае, пожалуйста, проверьте линии электропередачи на предохранитель ли предохранитель, если, пожалуйста, обратитесь к своему дилеру Замена со спецификацией модель предохранитель, и проверить удаления терминал внутренних неисправностей после того, как, до повторного включения работы.
