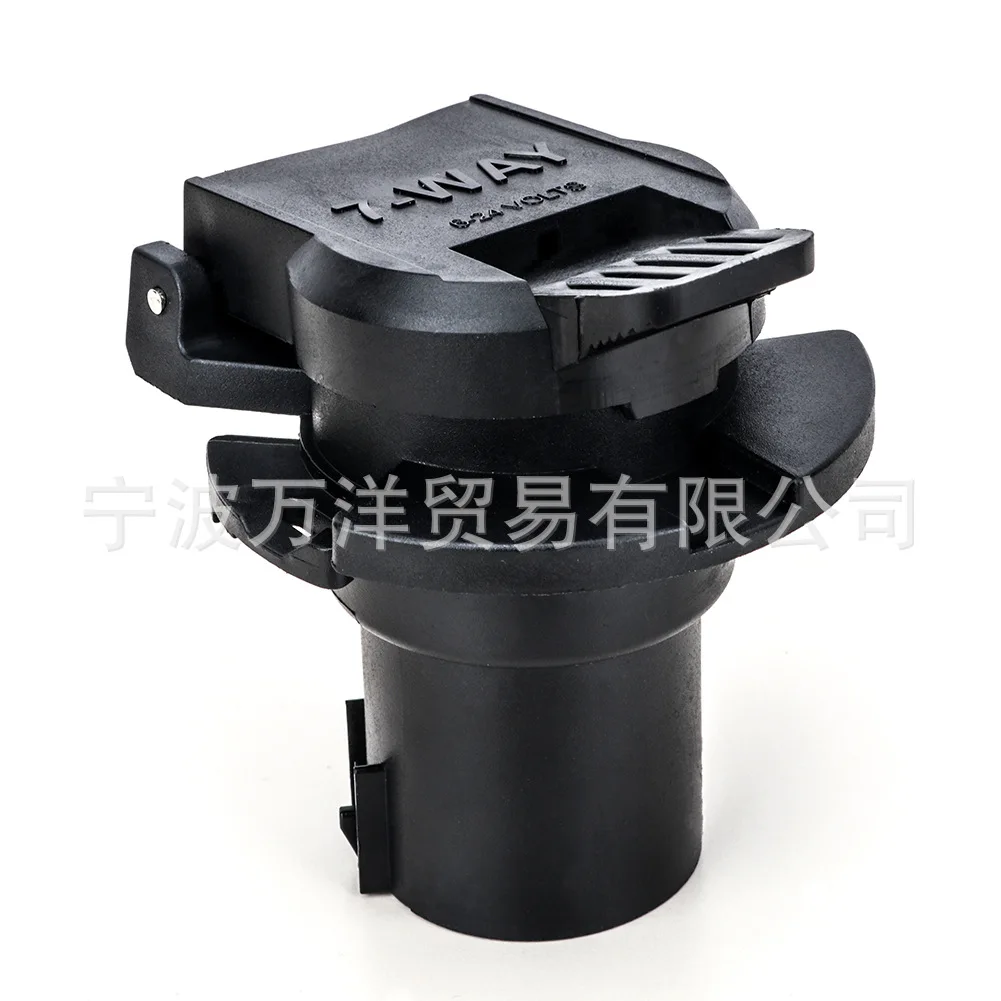

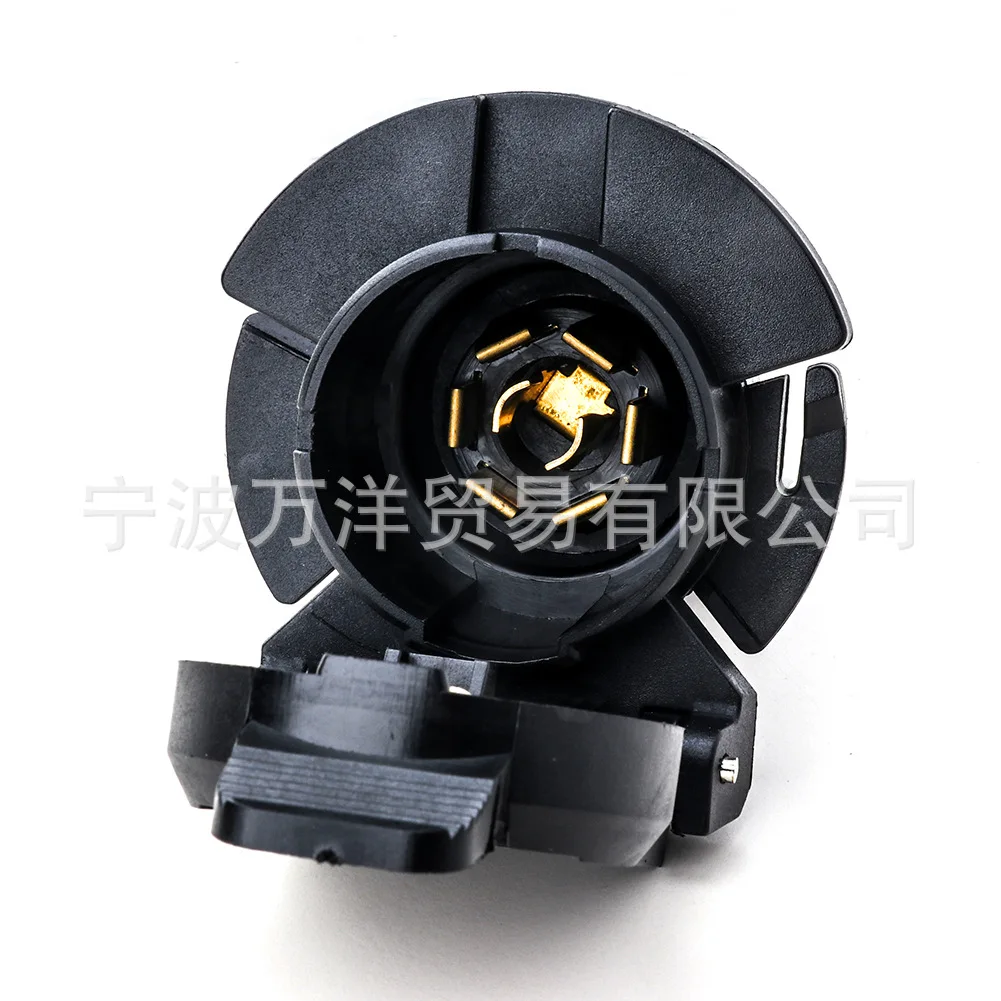

Tirol американский стиль 7 отверстий трейлер гнездо прямоугольная Пылезащитная крышка трейлер огни автомобильный разъем водонепроницаемый разъем

Описание

Название: американский7Отверстий розетки

Бренд: Tirol

Основные функции: Соединительный грузовик и блок питания, подходит для отображения освещения прицепа

Сфера применения Применение:Грузовых автомобилей/SEMI-TRAILER/Прицеп и т. д.

Тип: разъем

Форма:Круг

Процесс производства:Прессформы пластмассы

Особенности:Водонепроницаемый

Материал: Медь+ АБС-пластик

Материал изолятора: инженерные пластмассы

Количество жил кабеля:7

Количество нитей:7

Модель:6-24 V

Номер продукта:T25420

Продукт Вес:G 105

Сертификация продукции:CE, ROHS, PAH

Упаковка товара: почтовый ящик+Инструкция по эксплуатации

Размер упаковки: 14*15*7 см

Особенности1: Это соединитель прицепа-быстрое соединение прицеп и грузовик на производстве источников питания, преобразователи питания сигнал, различные крепежное отверстие в настройках компьютерных дисплеев; сигнальная лампа, простая, легко понять, легко установить удобный.

Особенности2: Лезвия Медь Порт коррозионная стойкость, улучшить электропроводность, резистор, высокий уровень безопасности. Экологически чистый пластиковый изоляционный чехол случайный круг крышка для защиты от пыли, термостойкий, придание огнестойких свойств, прочный, водонепроницаемый, защита от пыли, длительный срок службы.

Особенности3Портативный7Отверстие гнездо широкий диапазон используется в грузовые автомобили/SEMI-TRAILER/Прицепов и т. д., стандартный американский дизайн, подходит для большинства американскими автомобилями и соединительный кабель линии, соединительный кабель линии могут ознакомьтесь со следующей информацией или в соответствии с фактическими транспортного средства ситуации, практично.

Проводка справочной информации:

7 пинЛезвие разъем (SAE Стандартный)

Пин 1-черный, покрытый вязальной проволокой (autoniary мощность)Вспомогательный источник питания Дисплей)
PIN 2-Коричневый проводДисплей заднего фонаря)
3 PIN-фиолетовый, покрытый вязальной проволокой (Фары заднего ходаФонарь заднего хода дисплей)
Вытащить шпильку 4-желтый проводок (движение задним ходом, левый поворот и стоп-сигналЛевый руль световой сигнал и стоп-сигналами дисплей)

Пинов 5-зеленый проводПравый руль световой сигнал и стоп-сигналами дисплей)

PIN 6-белый провод (массаНаземный кабель для дисплея)

PIN-код 7-синий проводЭлектрический тормоз дисплей)

7 пинЛезвие разъем (RV Стандартный)

Пин 1-черный, покрытый вязальной проволокой (autoniary мощность)Вспомогательный источник питания Дисплей)
PIN 2-зеленый проводДисплей заднего фонаря)
3 PIN-желтый проводФонарь заднего хода дисплей)
Вытащить шпильку 4-красный провод (движение задним ходом, левый поворот и стоп-сигналЛевый руль световой сигнал и стоп-сигналами дисплей)

Пинов 5-коричневый провод (правый поворот и стоп-сигналПравый руль световой сигнал и стоп-сигналами дисплей)

PIN 6-белый провод (массаНаземный кабель для дисплея)

PIN-код 7-синий проводЭлектрический тормоз дисплей)

Упаковка: Состав:

1 *Американский7Отверстие Лезвия штепсельные розетки прямоугольная скатерть
