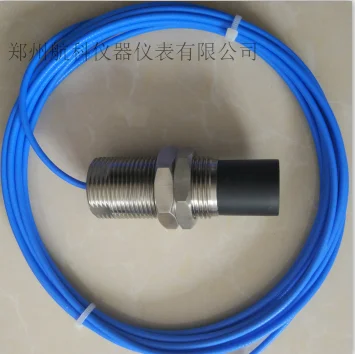

Eddy Датчик тока CWY-DO-8mm, CWYD011mm вибрационное смещение eddy Датчик тока

Описание

Пожалуйста, свяжитесь с продавцом перед съемкой, eddy Датчик тока зонд 5 мм, 8 мм, 11 мм, 25 мм,

Eddy токовый датчик смещения может измерять относительное положение тела (должен быть металлическим проводником) с торцевой поверхностью зонда. Потому что электрический датчик тока eddy имеет преимущества хорошей длительной надежности работы, высокой чувствительности, сильной защиты от помех, бесконтактного измерения, высокая скорость отклика и не влияет на среднюю среду, такую как масло и вода, Электрический датчик токового смещения часто используется для долгосрочного мониторинга параметров в реальном времени, таких как смещение вала, Вибрация Вала, скорость вращения вала и как масштабная вращающаяся машина, условия работы и причина неисправности оборудования можно проверить, Оборудование может быть эффективно защищено и осуществляется предсказочное обслуживание. Система в основном включает зонд, Удлинительный кабель (пользователь может выбрать в соответствии с потребностями), переднее устройство и аксессуар. Радиальное измерение вибрации: он может указать рабочее состояние подшипника и может измерять осевое измерение положения механического сбоя, например, небаланс, неправильное выравнивание и осевая трещина ротора: Он может указать среднее радиальное положение вала в подшипнике с возможностью износа или возможным отказом подшипника упорного подшипника: его можно использовать для определения азимута, что также показывает, является ли скорость стабильной и находится ли вал в центре. Эксцентриситет: для машин турбины размера, при запуске, необходимо измерить изгиб вала, т. Е. Эксцентричность. И угол фазы используется для измерения скорости вращения и угла фазы вала. Принцип работы системы датчика принцип работы-эффект тока. При включении источника питания сенсорной системы в преусилителе генерируется высокочастотный токовый сигнал, какой сигнал отправляется в головку зонда через кабель, и переменное магнитное поле генерируется вокруг головки. Если в диапазоне магнитного поля нет металлического проводника, то энергия, излучаемая на этот диапазон, полностью высвобождена, если материал металлического проводника близок к головке зонда, переменное магнитное поле генерирует eddy текущее поле на поверхности проводника, Поле тока eddy также генерирует переменное магнитное поле в обратном направлении. Из-за реакции, амплитуду и фазу высокочастотного тока головки катушки зонда можно изменить, то есть, эффективное сопротивление катушки изменяется. Описание товара: передняя часть-это процессор электронного сигнала. С другой стороны, передняя часть предварительного искажения определяет изменение параметра зонда из-за приближения металлического проводника, и выходное напряжение, соответствующее линейному изменению зазора между торцевой поверхностью зонда и измеренным металлическим проводником, генерируется. И зонд используется для обнаружения поверхности тела, которую нужно измерить, и может точно обнаруживать изменение поверхности, которая измеряется до зазора торцевой поверхности зонда. Зонд обычно состоит из катушки, голова снаряд с высоким коэффициентом Частотный кабель с высоким коэффициентом Частотный разъем, и ее типовая структура показано на рисунке. Катушка является ядром зонда, это чувствительный элемент всей сенсорной системы, физический размер и Электрический параметр s катушки определяет линейный диапазон сенсорной системы и Электрический параметр стабильности зонда. Головка зонда принимает высокотемпературный и низкотемпературный устойчивый PPS инженерный пластик, и катушка запечатана методом "вторичного литья под давлением". Технология увеличивает прочность и уплотнение головки зонда, и может защитить головную катушку от надежной работы в тяжелой среде. Корпус зонда используется для поддержки головки зонда и используется в качестве зажимной структуры при установке зонда. Корпус изготовлен из нержавеющей стали и снабжен замковой гайкой. Выбор длины кабеля для зонда WT очень гибкий и может быть выбран от 1,0, 5,0, 9,0 метров длиной, и зонд является интегральным, 5-метровая и 9 того, что наши производственные мощности включают в варианты кабеля, и дополнительные удлинители для них уже не требуются для того чтобы упростить проводов. В то же время, задний зонд, установленный на внутренней втулке зонд ассемблера, также может быть поставлен. Температура использования:-40 ~ + 150 ℃ для коррозии: зонд не зависит от прямого контакта со следующими веществами во время работы: вода, пар, природный газ, смазочное масло подшипника, бензин, и т. д. удлинитель: как составная часть системы, Удлинительный кабель используется для пары и расширения расстояния между зондом и передней частью, и вы можете выбрать длину удлинителя и взять ли броню. Длина выбранного удлинителя должна быть такой, чтобы длина удлинителя плюс длина кабеля зонда была в соответствии с длиной, требуемой соединительным проводом (5 м или 9 м). Спецификация диаметр зонда (мм), 8-11-25 линейный диапазон (мм) 2 4 12 чувствительность (в/мм) 8,0 4,0 0,8 температура использования (℃) удлинительный кабель зонда-40 ~ + 150 predistorter-40 ~ + 65 линейная ошибка (%)
