OBDEMOTO 6009 Руководство пользователя

Эмулятор является основной системой моделирования для стандартных автомобилей OBDII и незаменимым инструментом для разработки и тестирования стандартных продуктов OBDII. Эмулятор обеспечивает высокую эталонную ценность для техников R & D, разрабатывающих стандартные продукты OBDII, значительно уменьшающие трудность и цикл развития, а также предоставляет справочную информацию для студентов и индивидуальных любителей автомобильных майоров. Его можно использовать в качестве автомобильного ЭБУ тренажера, чтобы углубить их понимание автомобильной автобусной системы.

Аппаратные средства параметры:

Процессор: 32-битный процессор ARM Cortex-M3

Дисплей: 2,2 дюймовый ЖК-дисплей

Рабочее напряжение: 9 V-15 V

Рабочая температура:-45℃-+ 85℃

Рабочая Влажность <60%

Размер изделия: 125*80*32

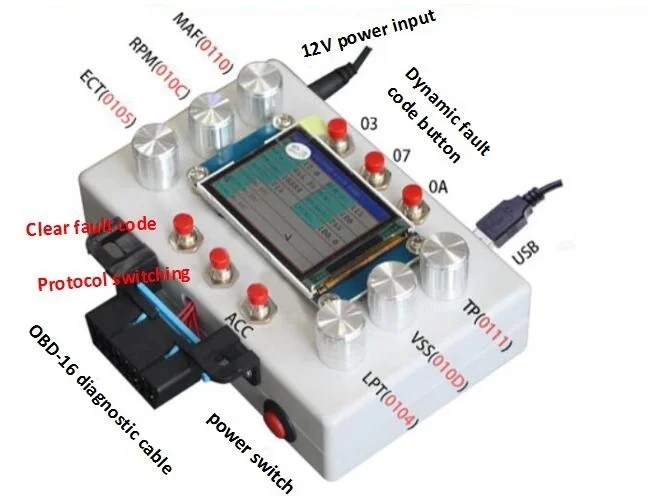

Параметр обновленияКнопка(СимуляторКнопка):

• 0110 MAF -- воздушный поток

• 0111 TP-положение дроссельной заслонки

• 010C об/мин -- скорость двигателя

• 010D SPD -- скорость транспортного средства

• 0105 Т-температура охлаждающей жидкости

• 0104 LPT-расчетное значение нагрузки

Вышеуказанные 6 основных параметров OBD могут быть обновлены с помощью аналоговой кнопки и отображены на ЖК-экране.

• Источник питания-Напряжение питания, поставляемое тренажером

• Время-Время работы эмулятора после включения ACC, i. e 0111F, время с момента запуска двигателя

Протокол переключатель:

Каждый раз, когда кнопка переключения протокола нажимается, протокол OBD, имитируемый симулятором, будет изменен в следующем порядке:

1. ISO15765-4 (11B/500 K)

2. ISO15765-4 (29B/500 K)

3. ISO15765-4 (11B/250 K)

4. ISO15765-4 (29B/250 K)

5. Быстрая инициализация KWP2000

6. Медленная Инициализация KWP2000

7. ISO9141-2

Кнопка генерации кода неисправности:

Кнопка DTC03 контролирует код неисправности в режиме OBD 03, симулятор не имеет кода неисправности, нажмите один раз, чтобы произвести код неисправности, режим 03 может производить до 5 кодов неисправностей, после того, как детектор отправляет 04 для очистки команды кода неисправности, код неисправности будет очищен до 0.

Кнопка DTC07 контролирует код неисправности режима OBD 07, специфический метод управления такой же, как DTC03, пожалуйста, обратитесь к описанию DTC03.

Кнопка DTC0A контролирует код неисправности режима OBD 0A, и специфический метод управления такой же, как у DTC03, пожалуйста, обратитесь к описанию DTC03.

АКК переключателя:

ACC включен по умолчанию, и переключатель ACC нажимается один раз. Состояние ACC является противоположным предыдущим, а именно, он был включен, он был выключен после нажатия, он был выключен до нажатия, и он был включен после нажатия.

В случае с ACC ON, status bar тренажера показывает протокол OBD, что симулятор в настоящее время имитирует

В случае выключения ACC, панель состояния тренажера показывает ACC OFF.

На коды ошибок и их сброс кнопка очистки:

Очистите код ошибки симулятора, Нажмите эту кнопку, симулятор не имеет кода ошибки.

Мощность переключатель:

После нажатия выключателя питания Питание 12 В подключено, и питание отключается после его отключения.

Последовательный порт USB:

Последовательный порт USB используется для внутренней отладки.
