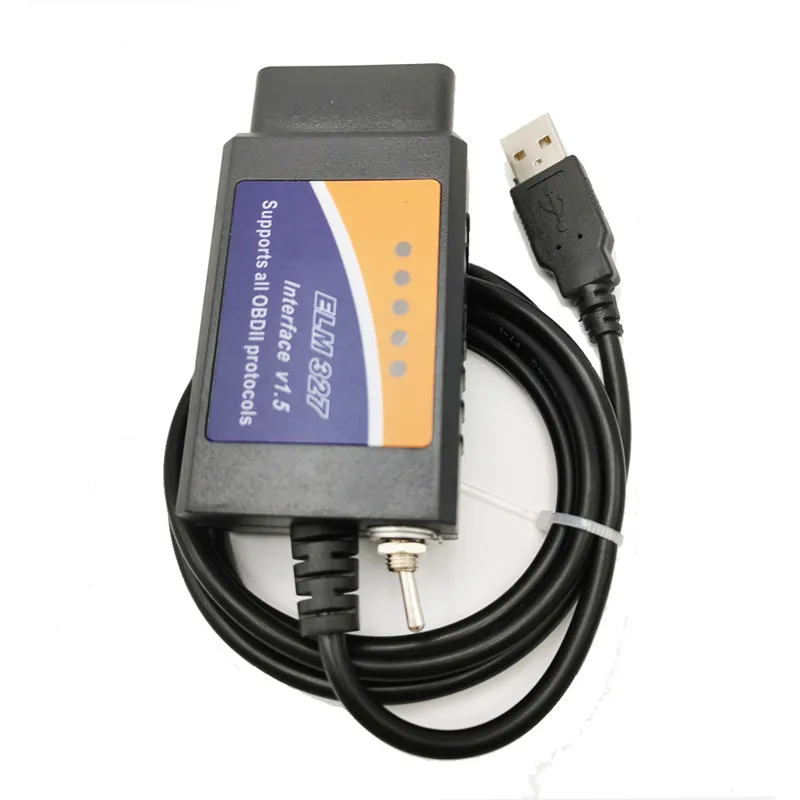

ELM 327 V1.5 USB ELM327 PIC18F25K80 CH340 FORScan для HS-CAN/MS-CAN переключатель obd obd2 USB Автомобильный сканер для диагностики авто инструмент

Описание

ELM 327 V1.5 USB ELM327 PIC18F25K80 CH340 FORScan для HS-CAN/MS-CAN переключатель obd obd2 USB Автомобильный сканер для диагностики авто инструмент

ОписаниеELM327 диагностический кабель USB с переключателем

Топ 4 причины получить пластиковый USB ELM327:

1:Последний ELM327 включает PIC25K80 и CH340T.

2: произведенная модификация для включения переключателя для подключения к различным автобусам CAN, MS CAN bus и HS CAN bus.

3: предназначено для программного обеспечения FORScan, совместимо с вентиляторами программного обеспечения; для FORScan, для Elmconfig, для FF2 и для foccus,

Плюс больше.

4: Поддержка Windows XP и WIN7 32bite.

Протоколы бортовой диагностики версии II:

SAE J1850 ШИМ (41,6 кaud)

SAE J1850 VPW (10,4 кaud)

ISO9141-2 (5 бод инициализации, 10,4 кбод)

ISO14230-4 KWP (5 aud init, 10,4 кaud)

ISO14230-4 KWP (быстрая инит, 10,4 кaud)

ISO15765-4 CAN (11 бит ID, 500 кaud)

ISO15765-4 CAN (29bit ID, 500 Kbaud)

ISO15765-4 CAN (11 бит ID, 250 кaud)

ISO15765-4 CAN (29bit ID, 250 Kbaud)

SAE J1939 CAN (29bit ID, 250 * Kbaud)

CAN (11 * бит ID, 125 * Kbaud)

CAN (11 * bit ID, 50 * Kbaud)

Введение:

С кабелем и одним из поддерживаемых поставщиков программного обеспечения вы можете обнаруживать модули, которые не видны для обычных

OBD2 сканирующих устройств. Это включает в себя отображение кодов неисправностей, PIDs, тестов и процедур обслуживания, которые никогда не отображаются другими сканерами OBD2 и стандартным ELM327

Основные Особенности:

Сброс неисправностей/кодов неисправностей/идентификаторов параметров (PIDs)

Тюнинг автомобиля настройки данных

Тесты

Услуги процедур

Программа определенных моделей

Pin конфигурации:

Положение переключателя один: HS CAN-занимает контакты 6 и 14

Положение переключателя два: ms CAN-занимает контакты 3 и 11

Поддерживает программное обеспечение:

FORScan

Для Elmconfig

Для FoCCCus

Для FF2

Плюс больше

Обратите внимание, что многие модели (приблизительно с 2003-2004) оснащены автобусом MS CAN, в дополнение к обычному автобусу HS CAN. В отличие от HS CAN bus, MS CAN bus не поддерживается на складе ELM327, потому что MS CAN является производителем решения и расположен на non-OBD2 штырьках. Этот ELM327 был изменен, чтобы он мог осуществить MS CAN bus.

ELM327 поддерживает HS можно со склада, потому что для HS может полностью соответствовать стандартам OBD2. Он занимает Булавки 6 и 14. MS CAN bus занимает контакты 3 и 11.

Упаковочный лист:

1 x диагностический интерфейс ELM327
