WDA-360-BZ высокоточный бесконтактный потенциометр Бесконтактный адаптер угловой датчик смещения

Описание

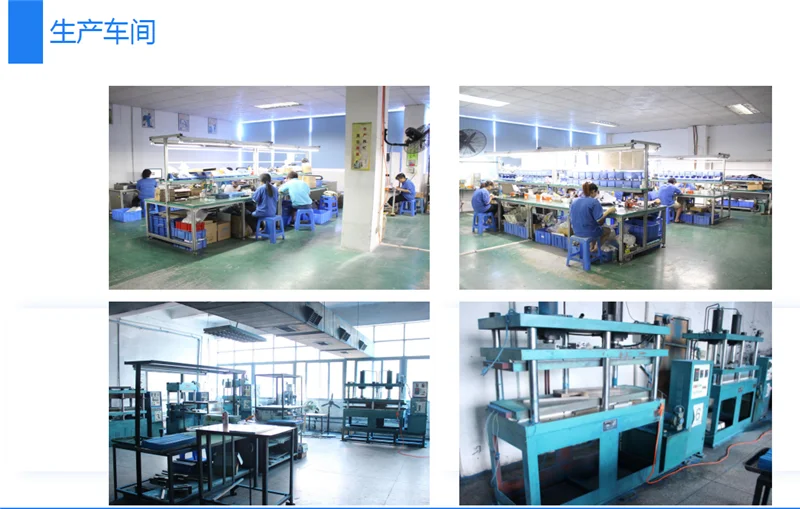

Shenzhen Mino Electronics co., Ltd. была основана вВ 2004 году компания имеет ядро технологии НИОКР и производства вогнутой выпуклой проводящей пластиковой направляющей сопротивления датчика. Это раннее исследование и разработка и производство датчика смещения (угол) на основе принципа проводящий пластиковый потенциометр в Китае. Это признана правительством как высокотехнологичное предприятие. Мы получили много патентов, MINUOНезначительные продукты, таким образом, завоевывают хорошую репутацию на рынке и известность промышленных брендов.

Мы являемся единомышленниками, преданными, преданными, профессиональными ремесленниками, философией развития предприятия, продолжать принимать участие в будущем индустрии4,0 исследования и разработки технологии датчика, чтобы создать в мире инженеров промышленной автоматизации предпочтительные усилия датчика смещения (угла), и постоянно улучшать качество продукции и качество обслуживания, с нетерпением ждем удовлетворения индивидуальных потребностей клиентов.
Minomain в основном производит и продает проводящие пластиковые датчики смещения(Электронная линейка), датчик смещения угла, pull money (веревка) датчик смещения, передатчик, магнитный датчик смещения, интеллектуальный цифровой дисплей, Мерная линейка, диапазон измерения от 5 мм до 30 м, точность продукта 0.1%, 0.05%, 5 мкм, 1 мкм. Разнообразие, спецификации и модели полны, Измерительный диапазон срок службы и точность находятся в ведущем положении в отрасли.

Фотографии продукта

Прецизионный проводящий пластиковый датчик углового перемещения и проводящий пластиковый потенциометр изготовлены из жесткой антикоррозийной алюминиевой оболочки и интегрированной проводящей пластиковой матрицы путем формования и прессования. Импортные драгоценные металлические щетки и коллекционные компоненты, вал из нержавеющей стали, соответствующие высокоскоростным подшипникам, убедитесь, что продукт имеет высокую линейную точность, длительный срок службы, высокое разрешение, низкий динамический шум и другие отличные характеристики. Он может обеспечить обратная связь по напряжению сигнала с хорошей линейностью и разрешением, который непосредственно отражает положение угла.

1.Проводящий пластиковый датчик углового перемещения является датчиком перемещения с линейной связью между выходным напряжением и углом вращения оси. Его характеристики: nbsp; & nbsp; высокая точность, длительный срок службы и хорошая Выходная гладкость.
Структура Датчик углового перемещения в основном состоит из проводящей пластиковой матрицы, кисти, следящего вала, оболочки и так далее.
& Nbsp; Угловые датчики смещения являются одиночными, двухсоединенными и многосоединенными. Его электрический сигнал, как правило, вызванный проводным полюсом.

Датчики углового перемещения 45, 90, 180, 240, 345, 360, с точностью 0.1%,

2. Установка snbsp;
2,1 & nbsp; диагональный датчик смещения расположен по собственной монтажной выпуклой, крепится на металлическую пластину с помощью винта, а затем соединяется с центром вращающегося корпуса;
Проводка 2. 2-6.? (Где "1" является нулевой фазой датчика, "3" является входом датчика, "2"-выход датчика), разъем отмечен на 1, 2, 3, соответствующий схеме;
2,3 & nbsp; вход и выход Датчик углового перемещения являются аналоговыми сигналами напряжения постоянного тока, и значение выходного напряжения определяется величиной входного напряжения (например, вход 5 В, выход всего диапазона 0-5 в; вход 10 в, Выход всего диапазона 0-10 В, в прямой пропорции).
3 вопросы, требующие внимания
3,1 датчик углового перемещения не должен быть удален и модифицирован без разрешения перед установкой (включая удаление товарного знака, механическую обработку на валу и оболочке, откручивающий винт, вращающееся Крепежное кольцо и т. Д.). В процессе установки датчик углового перемещения должен быть легко снят и помещен, чтобы не сломать главный конец.
3,2 когда датчик углового перемещения подключен к линии, он должен строго следовать схемой на датчике. Обратите особое внимание на терминал «2». Не подключайте входное напряжение, иначе датчик выгорит.
3,3 ток через потенциометр рекомендуется быть 2ма, и максимум не более 1 Ома;.
3,4 напряжение на обоих концах входных клемм (1,3) не более 24 В;
Внешняя проводка датчика углового смещения должна быть приварена к поясной канавке на вынос, старайтесь не приварить к верхней части свинца. При сварке следует использовать хром-железо не более 45 Вт, а время сварки должно быть менее 5 с. При сварке и не охлаждении провода не следует вытягивать, чтобы предотвратить шунт щеток или весь свинец, или даже отвалиться. Сварка как можно меньше припоя, припоя масло, короткое время, чтобы избежать паров припоя через свинец (зеленый) в потенциометр, В результате парового охлаждения после осаждения на поверхности элемента сопротивления была вызвана эквивалентная разница в сопротивлении шуму или даже открыть путь;
3,6 & nbsp; должен предотвратить попадание растворителя и коррозионного газа с диагональным датчиком смещения. Предотвращает попадание металлического чипа или другого порошка датчик углового перемещения.
3,7 sp;...... ...... ...
3,8 sp; snbsp; sp; вышеуказанная причина искусственной ошибки датчик углового перемещения, не покрыта гарантией.
