6 банд Кнопка панель управления тонкий 12-24 в универсальный переключатель панель кнопочного управления коробка для автомобиля лодка аксессуары для интерьера

DC 12 В/24 В 6 банд сенсорный экран переключатель панель Тонкий сенсорный кожух панели управления для автомобиля морской лодки караван
Особенности:
1. Ультра компактная панель размера (60% меньше, чем традиционные панели) легко установить; почти не требуется глубина установки
2. Простота установки-без монтажной глубины, минимальное сверление отверстий (13x8,5 мм)
3. Используйте компактный, легко доступный Кабель micro-USB, конечное использование r может заменить кабели любой желаемой длины
4. Гибкая коробка реле управления проводкой, установленная на расстоянии 1 м от сенсорной панели
5. IP66-защита от сильных струй воды (только панель)
6. Светодиодный/10А самоустанавливаемый предохранитель для каждой ветки
7. Модуль подсветки позволяет легко работать в darknessочень низкий режим ожидания тока (на 90% ниже, чем предыдущие модели)
8. Программируемая мгновенная кнопка-все кнопки могут быть запрограммированы, чтобы быть мгновенными (идеально подходит для применения в Роге или стеклоочистителе)
9. Различные графические и текстовые наклейки набор в комплекте
Технические характеристики:
Модель продукта: SP5106
Размер панели: 9,1*0,8*7,5 см/3,58*0,31*2,95"
Размер блока управления: 16*9,5*3,2 см/6,30*3,74*1,26"
Размер упаковки: 9,8*6,1*19,9 см/3,86*2,40*7,83"
Вес нетто: 303 г
Вес брутто: 344 г
Напряжение продукта: 11-30 В постоянного тока
Ток продукта: 10А на цепь филиала
Лицевая панель: ПЭТ Мембранная Сенсорная панель
Защита цепи: Встроенный восстанавливаемый предохранитель (PPTC)
Рейтинг переключателей: 10А на ветку
Номинальная мощность панели: максимальный накопительный усилитель: 35A
Напряжение: 11-30 В постоянного тока
Примечания: IP66 (мембранная панель)
Силовые Клеммы: кольцевые клеммы размера M4
Клеммы нагрузки:. 250 быстроразъемных клемм (папа)
Мембранная панель управления
Переключатель включения/выключения подсветки
Микро USB кабель
Пульт дистанционного управления Управление коробка
Установка инструкции по уходу за изделием
1. Поместите шаблон, предоставленный на желаемое положение панели и отрежьте отверстие соответственно.
2. С задней панели вставьте микро-usb-штекер в переднюю панель. Подключите микро-usb-штекер к розетке к задней панели.
3. Крепите панель на приборную панель с самоклеящейся на задней панели.
4. Установите блок управления правильно с включенными винтами.
Вставьте другой конец кабеля micro USB в блок управления. Вдавите кабель в крючок для снятия напряжения на коробке, как показано на рисунке.
5. Обжим положительный провод постоянного тока (+) с включенным круглым терминалом. Пройдите провод через включенный изолятор и подключите к винтовым клеммам. Плотно закрывайте клеммы изолятором. Обжим отрицательного провода постоянного тока (-) изолированным 0,250 "гнездовым терминалом и вставьте в отрицательный Быстрый терминал на пульте управления. подключите Клеммы нагрузки к нужным устройствам. цифры на верхней части загрузочных терминалов соответствуют номерам на мембранной сенсорной панели 1 2 3, как показано слева.

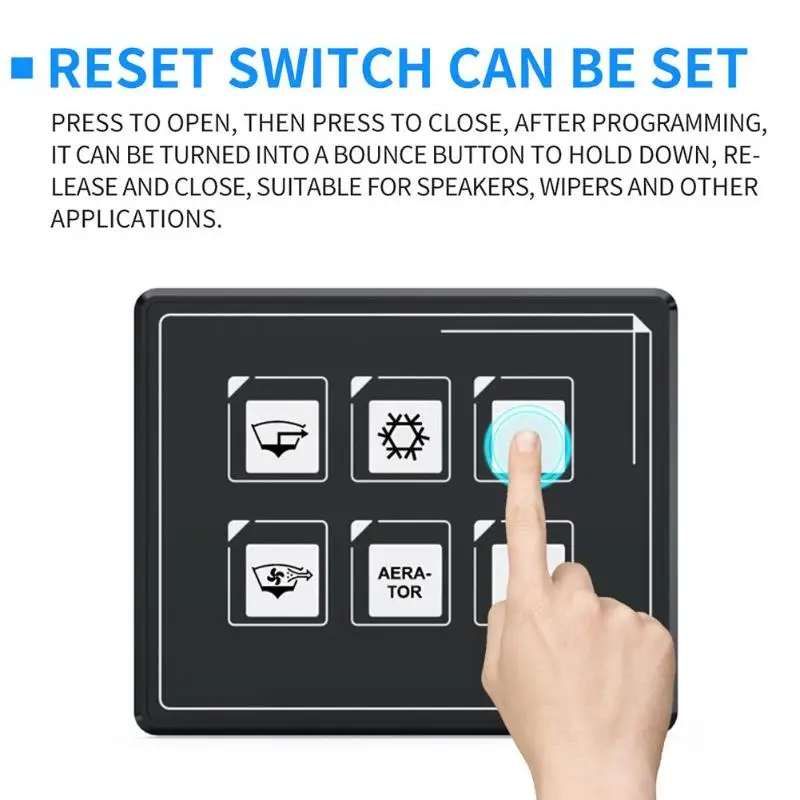

6. (мгновенная кнопка настройки), чтобы настроить конкретную кнопку, чтобы быть мгновенным (нажмите на кнопку), нажмите кнопку и кнопка подсветки одновременно для
Более 5 секунд, пока кнопка не мигнет. Все кнопки можно установить, чтобы быть мгновенным. Чтобы отменить это (измените кнопку обратно в режим включения), просто повторите процесс снова на той же кнопке.
Примечания:
1. Возможны незначительные отклонения в размерах из-за ручного измерения, различных методов измерения и инструментов.
2. Изображение может не отражать фактический цвет изделия из-за различных фотографирования света, угла и монитора дисплея.

1 комплект X Сенсорная панель переключателя экрана
