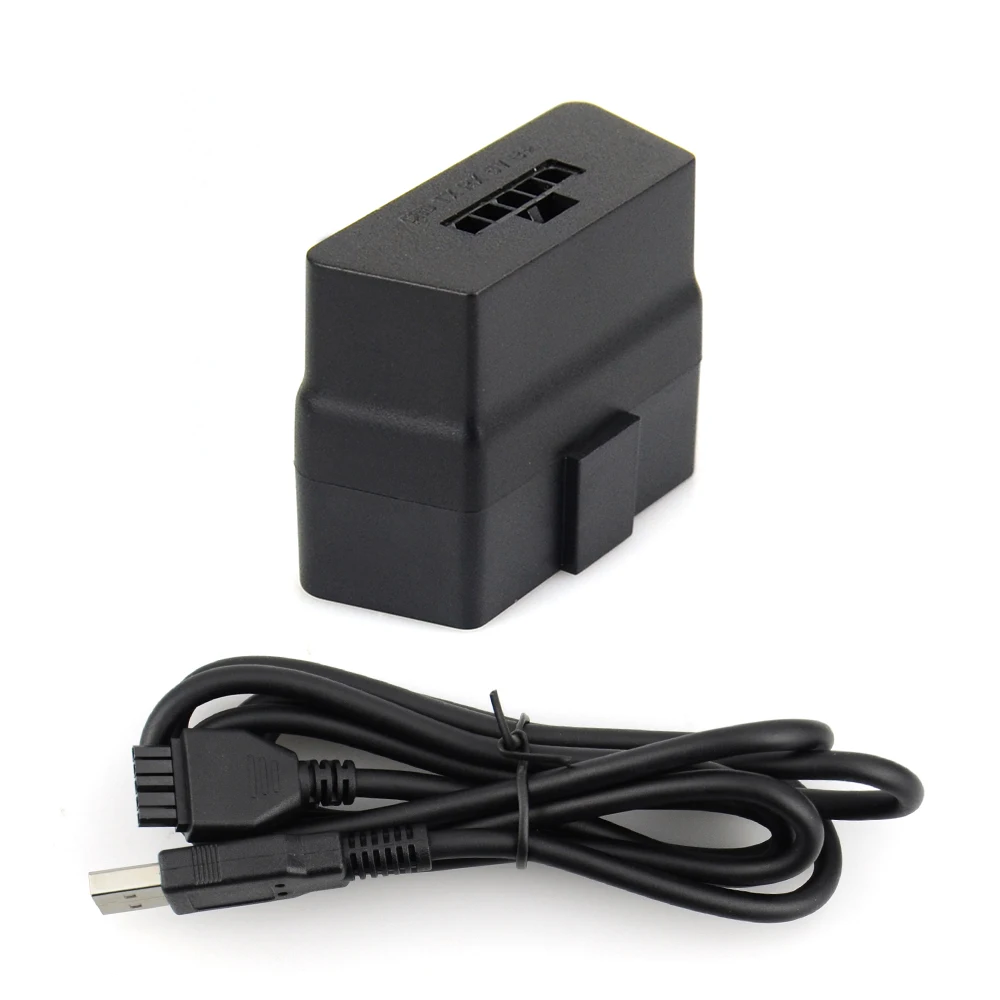

USB ELM327 V1.5 V07HU PIC18f25k80+ FT232RL чип USB RS232 порт на ПК ELM327 автомобильный диагностический инструмент для всех OBD2 протоколов

Описание

Оригинальный USB ELM327 V1.5 V07HU PIC18f25k80 + FT232RL чип USB RS232 порт на ПК ELM327 автомобильный диагностический инструмент для всех OBD2 протоколов

Особенности:

Размер продукта: 41,8x31,7x19,7 мм

Рабочая температура:-40 C ~ 85 C

Рабочий ток: 65mA

Режим связи: USB RS232

Название: ELM327 V1.5 V07HU

Компьютерная система: Windows XP/Win7 32 бит

Рабочее напряжение: 9 V ~ 16 V

Вес: 50 г

Ток холостого хода: 20mA

Аппаратное обеспечение V1.5, программное обеспечение V2.1

Главный чип управления: PIC18F25K80 + ft232RL

Рабочая влажность: менее 60%

Материал: АБС-пластик

Применение метод:

-Нажмите «подключить»

-Связь, настройка

3. Давайте подберем тестовое программное обеспечение PC "ScanMaster-ELM" в качестве примера и вводим его использование.

-Откройте программное обеспечение «ScanMaster-ELM».

1. вставьте один конец стандартного провода V07HU в 3,0 мм сиденье продукта и подключите usb-интерфейс другого конца к USB компьютера (для первого использования, компьютер будет автоматически проверять и устанавливать драйверы).

2. Подключите OBD порт продукта V07HU к OBD интерфейсу транспортного средства.

-Введите варианты

-В данный момент пользователи могут выбрать каждое функциональное меню, чтобы узнать, является ли состояние транспортного средства нормальным.

Программное обеспечение может выполнять следующие операции:

-Напряжение обнаружения кислорода, связанные с кратковременным топливным режимом

-Давление топлива

-Давление во всасывающем трубопроводе

2. Снимите код ошибки и выключите MIL (Проверьте индикатор двигателя).

-Скорость состояния топливной системы.

-Состояние топливной системы

3. Отображение данных датчика тока, включая:

-Температура охлаждающей жидкости

-Температура всасываемого

-Кратковременная ситуация с топливом

-Скорость двигателя в минуту (об/мин)

-Впрыска времени

-Скорость воздушного потока

-Величина расчетной нагрузки значения

-Абсолютное Положение дроссельного клапана

-Долгосрочная топливная ситуация

-Есть много других данных для мониторинга расхода топлива.

1. Прочитайте диагностический код ошибки-общий и специфический для поставщика, и Покажите, что они значат (база данных имеет более 3000 стандартных кодов)

OBDII поддерживаемый протокол:

5. ISO14230-4 KWP (быстрая инит, 10,4 кaud)

2. SAE J1850 VPW (10,4 кaud)

3. ISO9141-2 (5 aud init, 10,4 кaud)

4. ISO14230-4 KWP (5 aud init, 10,4 кaud)

6. ISO15765-4 CAN (11 бит ID, 500 кaud)

1. SAE J1850 ШИМ (41,6 кaud)

9. ISO15765-4 CAN (29bit ID, 250 Kbaud)

7. ISO15765-4 CAN (29bit ID, 500 Kbaud)

8. ISO15765-4 CAN (11bit ID, 250 Kbaud)

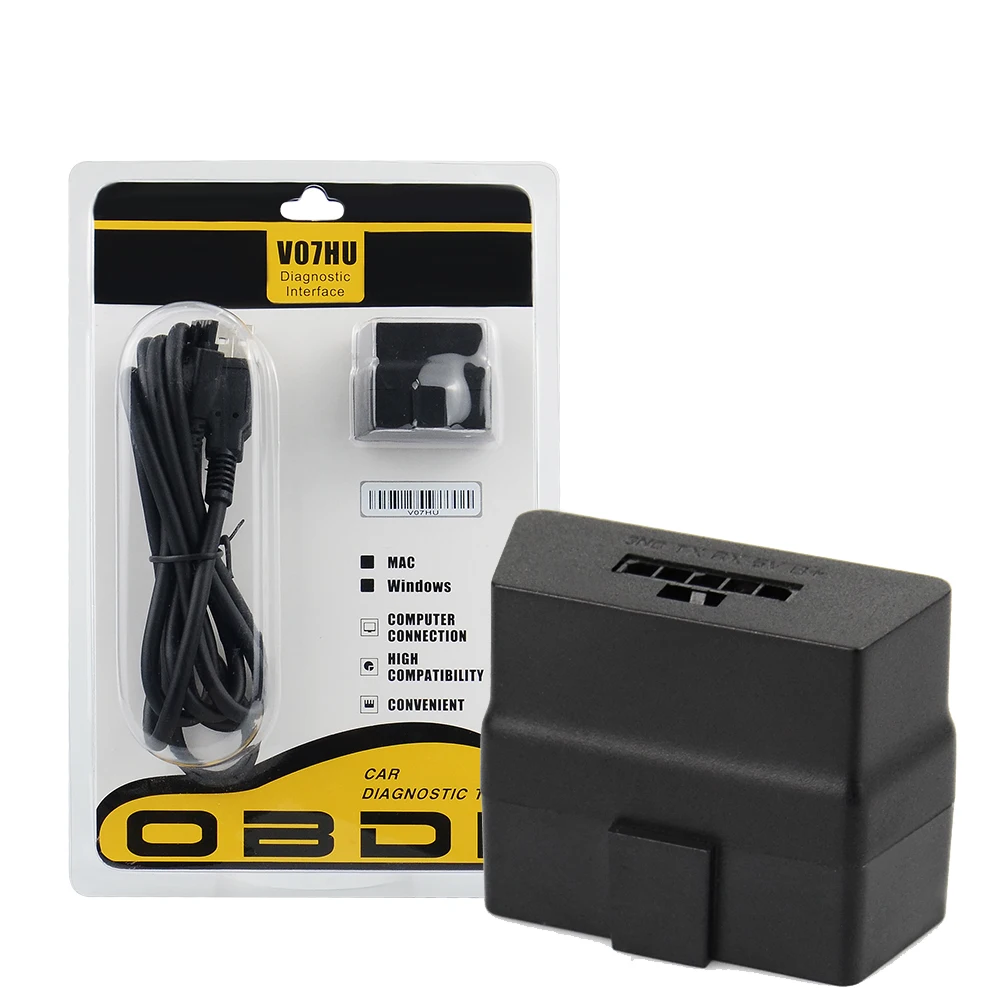

Посылка список:

1 x V07HU OBD
