P16 3 дюймов Автомобильный HUD Дисплей OBD2 бортового компьютера OBD2 II EUOBD превышение скорости автоматический электронный Напряжение сигнализация диагностический инструмент

1. Доступны для автомобилей с OBD2 и EUOBD портом (автомобильная автоматическая диагностическая система), подключи и играй

2. Цветной смарт-дисплей TFT lcd

3. Первое сканирование покажет протокол транспортного средства

4. Язык можно изменить (английский, традиционный китайский, упрощенный китайский)

5. Многофункциональный режим дисплея или простой режим отображения можно переключать свободно

6. Добавить новые функции: ускорение конкурентного режима, тест на производительность тормоза, может считывать всю информацию о потоке данных автомобиля

7. Богатое содержание: скорость транспортного средства, двигатель об/мин, температура воды, напряжение,

Напряжение, мгновенное потребление топлива, среднее потребление топлива, суммовое расстояние вождения, одиночное расстояние и время вождения, Сигнализация низкого напряжения, сигнализация высокой температуры воды, сигнализация скорости, код неисправности двигателя, устраните код неисправности, свободно Переключайте между километрами и милями.

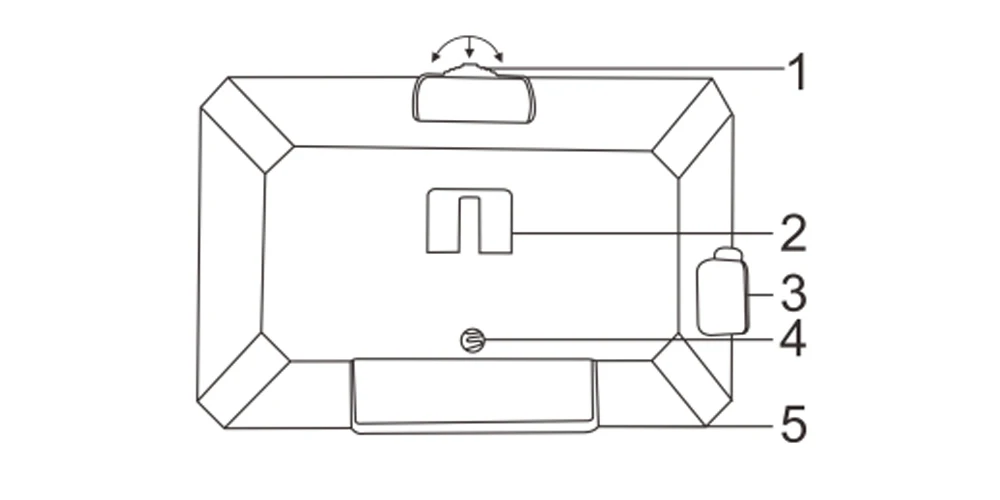

1. Кнопка настройки: она может нажимать влево/вправо, короткое/длинное нажатие в

2. Место крепления на присоске

3. OBD2 интерфейс

4. Световой датчик

5. Хост-крепление

1. Короткое нажатие в :( 1) Переключение режима отображения (2) подтверждение меню после ввода в меню

2. Нажмите налево: (1) Переключайте функции левой области (2) измените настройки функции после входа в меню

3. Нажмите направо: (1) Переключайте функции правой области (2) измените настройки функции после входа в меню

Длительное нажатие в: после входа в меню и завершения настройки, длительное нажатие в течение 5 секунд для сохранения и выхода.

Ниже приведены Функция сокращения

Температура охлаждающей жидкости двигателя VLT-напряжение FUE-расход топлива

Об/мин-оборотов в минуту ОДО-одометр

TIM-время вождения

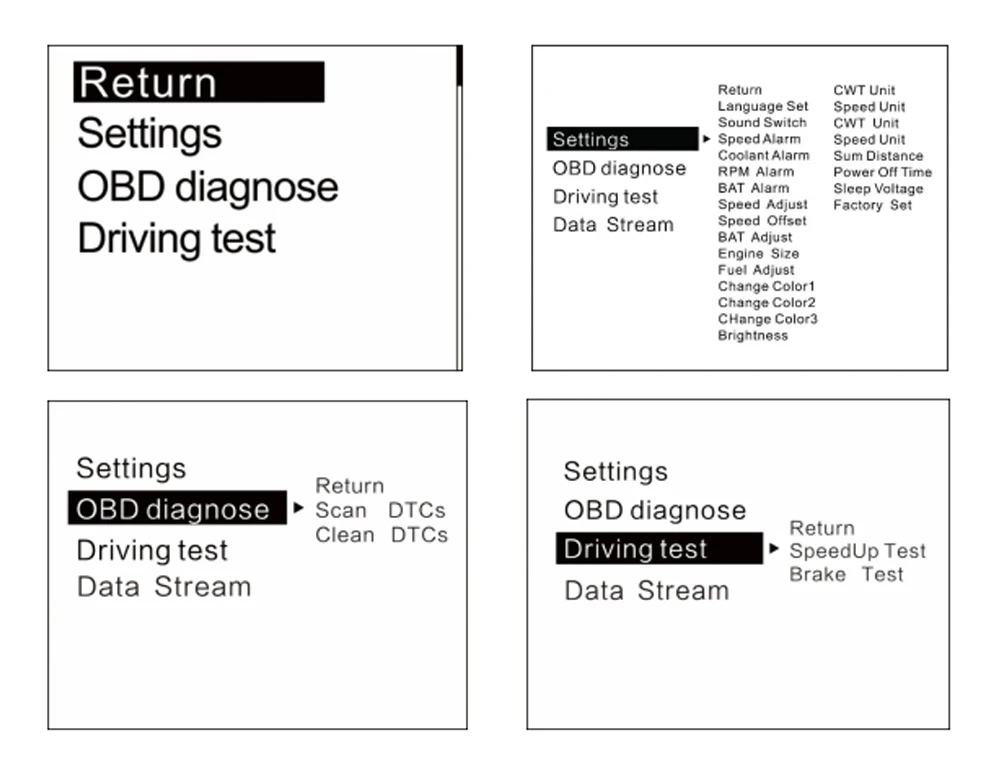

Нажмите на кнопку настройки, чтобы найти настройку системы, а затем нажмите на кнопку, чтобы войти в меню, нажмите вправо, чтобы переключиться на заводской набор, И Длительное нажатие, чтобы держать и выход.

Когда устройство успешно сканирует программа, нажмите на кнопку, чтобы войти в меню настройки, затем нажмите справа, чтобы переключиться на устранение неисправностей, короткое нажатие, затем найдите функцию устранения кода неисправности, долго нажмите, чтобы закончить.

Нажмите, чтобы войти в режим настройки, нажмите направо, чтобы выбрать меню, и нажмите короткое нажатие, чтобы подтвердить. После завершения настройки, длительное нажатие для выхода.

В режиме меню (настройка) все значения по умолчанию могут быть изменены, нажмите влево, чтобы уменьшить, нажмите вправо, чтобы увеличить

Языковый набор: Пожалуйста, выберите свой привычный язык (английский/упрощенный китайский/традиционный китайский)

Звуковой переключатель: включение/выключение зуммера

Сигнал тревоги скорости: значение по умолчанию 150 (значение по умолчанию может быть изменено, нажмите влево, чтобы уменьшить, нажмите вправо, чтобы увеличить)

Сигнализация охлаждающей жидкости: значение по умолчанию составляет 120 °, это означает, что это устройство будет давать сигнал тревоги, когда температура охлаждающей жидкости превышает 120 °

Сигнал об/мин: значение по умолчанию составляет 6000 r, это означает, что это устройство будет давать сигнал тревоги, когда об/мин более 6000 r

Сигнализация летучей мыши: значение по умолчанию составляет 10,5 В, это означает, что это устройство даст сигнал тревоги, когда напряжение батареи ниже 10,5 В

Регулировка скорости: регулировка скорости в соответствии с приборной панелью, значение по умолчанию 107%

Смещение скорости: Когда транспортное средство выключается, но скорость устройства не 0, затем отрегулируйте значение смещения скорости устройства, если скорость устройства показывает 5 км/ч, затем измените значение скорости устройства по умолчанию на 5

Регулировка летучей мыши: Если напряжение батареи отличается от транспортного средства, его можно отрегулировать.

Размер двигателя: по умолчанию значение составляет 1,6 л, если расход топлива значительно отличается от приборной панели, пожалуйста, измените его, как размер смещения

Регулировка расхода топлива: по умолчанию-100%, его можно отрегулировать

Изменение цвета 1: цвет верхней функции на экране

Изменить цвет 2: левая сторона/средний цвет функций на экране

Изменить цвет 3: правая сторона/Нижняя функция цвет на экране

Яркость: по умолчанию 0 (автоматическая чувствительность), 1-6 (яркость будет увеличена, как цифровой добавленный)

CWT Единица измерения: по умолчанию температура охлаждающей жидкости составляет °C, также можно изменить на ℉

Скорость: по умолчанию км, можно изменить на милю

Суммовое расстояние: может сделать общее расстояние вождения таким же, как и приборная панель (если на приборной панели отображается расстояние в 30000 км, пользователь может сделать значение устройства на 30000 км)

Время отключения питания: по умолчанию время отключения составляет 10 s, для автоматического запуска и остановки автомобилей, пожалуйста, сделайте время отключения питания до 180-240 s

Напряжение сна: по умолчанию выключено, если устройство не может автоматическое выключение, пожалуйста, отрегулируйте напряжение на 13,2 В или выше

Заводской набор: короткий пресс для изготовления заводского набора

Сканирование DTCs: Сканируйте ECU, чтобы проверить, есть ли код ошибки, и показать детали ошибок

Очистка DTCs: Переключение для очистки DTCs, короткое нажатие на кнопку, чтобы закончить очистку

Тест скорости: показать скорость, расстояние, время для 400 м и время для 100 км/ч

Испытание на тормоз: показать скорость, расстояние и время тормоза

Поток данных

Показать весь поток данных транспортного средства

1. Знайте свой бренд автомобиля, умное цифровое устройство OBD работает для автомобилей с OBDII соглашение или ЕС OBD соглашение. Откройте капот двигателя и найдите наклейку ниже (см. Ниже картинку 1), если у нее есть такие слова, как сертификат OBDII, то его можно установить.

2. Узнайте диагностическую ссылку 16 pin (см. Ниже картинку 2) транспортного средства и подключите его хорошо с соединительной линией OBDII.

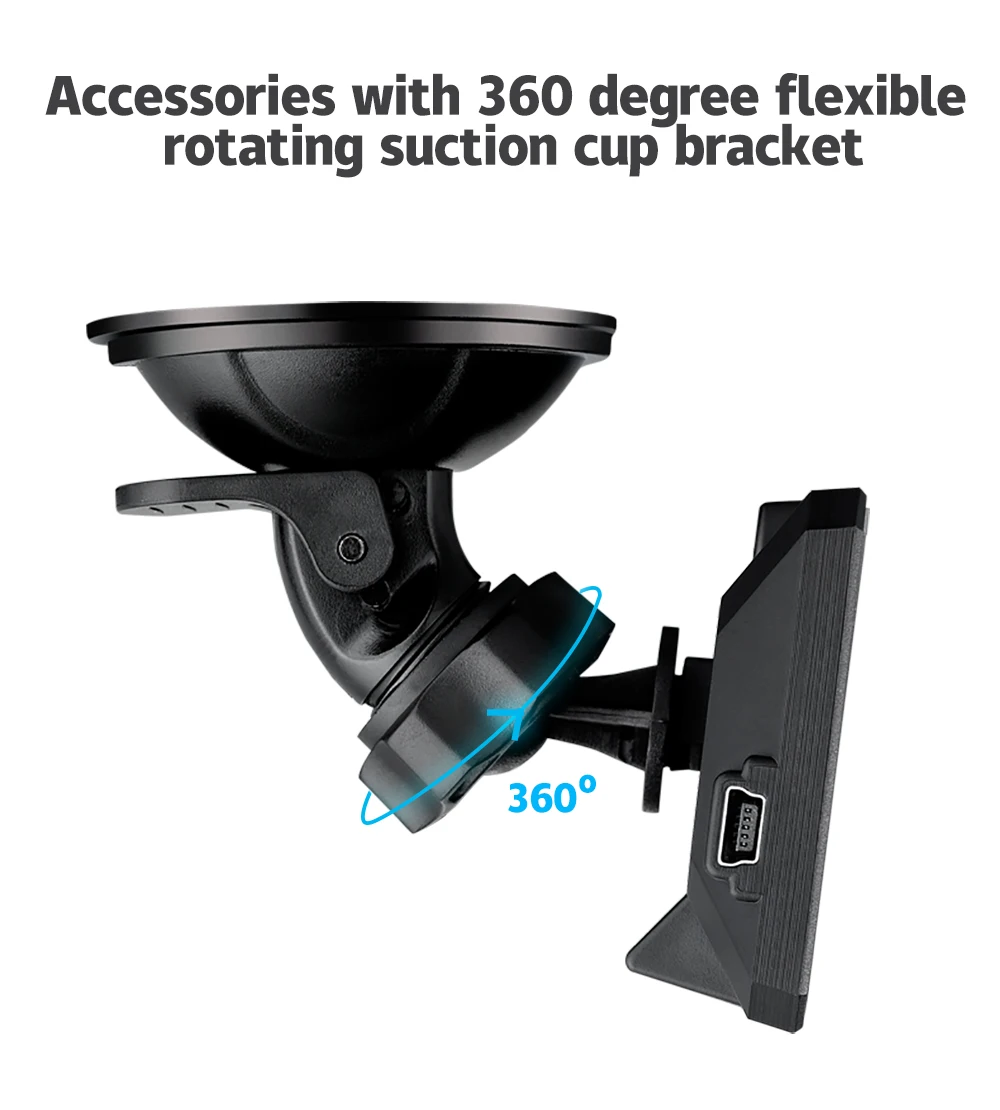

3. Подключите крепление на присоске к блоку.

Технические параметры:

Температура окружающей среды:-40c-+ 80c

Атмосферное давление 86-106KPa

Относительная влажность: 10%-95%

Экологический шум <= 60 дБ (A)

Уровень звукового сигнала: 》 = 30 дБ (A)

Рабочее напряжение: 9 V ~ 16 VDC (12 VDC/400mA)

Размер изделия: 83x60x15 мм

Вес изделия: 50 г

Запуск двигателя автомобиля; Проверьте, является ли линия кабеля OBD плотно; пожалуйста, Вытяните кабель бортовой системы диагностики больше раз для обеспечения; Проверьте, включается ли переключатель питания продукта. Если все еще нет дисплея, пожалуйста, измените другой автомобиль, чтобы проверить, проверьте, хороший ли автомобильный диагностический интерфейс OBD, если он не хороший, пожалуйста, отремонтируйте его и повторите попытку.

Этот продукт только что доступен для автомобилей с OBD2 соглашение и EU-OBD соглашение (Европейский регион: произведено после 2003 лет, другой регион: произведено после 2007 лет)

Эти продукты не поддерживают JOBD и OBDI и рекомендуют тест для другого автомобиля.

A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, пожалуйста, обратитесь к настройке для переключения блока.

B. когда продукт включен, нажмите на кнопку, чтобы войти в меню, и нажмите правой кнопкой один раз, чтобы переключиться на настройки, затем нажмите на кнопку в меню, и правой кнопкой нажмите кнопку переключиться на вариант регулировка скорости. (Если приборная панель показывает 100, и устройство показывает 101, измените значение по умолчанию на 106%)

Проверьте смещение автомобиля и установите устройство таким же, как и ваш автомобиль (Если ваш автомобиль 2.0L, то измените значение устройства на 2.0L). расход топлива можно отрегулировать, но мы не предлагаем его изменить, потому что все данные считываются непосредственно из Эбу автомобиля.

Сигнал тревоги по умолчанию 6000, пожалуйста, обратитесь к настройке для изменения.

Сигнализация по умолчанию составляет 150 км/ч, пожалуйста, обратитесь к настройке, чтобы изменить значение.

A. после выключения транспортного средства устройство все еще отображает скорость, переключает настройки на смещение скорости и регулирует значение так же, как скорость устройства. (Если устройство показывает 5 км/ч после выключения транспортного средства, то изменить смещение скорости на 5 км/ч)

B. После выключения транспортного средства устройство все еще отображает об/мин, переключает настройки на напряжение сна и делает значение на 13,2 В

Измените время отключения питания на 180 s

Сделайте заводской комплект

Как универсальный, оптический прибор поддерживает несколько режимов связи, и, как правило, каждый автомобиль поддерживает только один вид протокола связи, в соответствии с протокол, чтобы вытянуть ненеобходимые штыри плоскогубцами. (Когда транспортное средство включится, отключите кабель OBD и повторно подключите его, он будет отображать протокол)

1. Связь протокол ISO15765 подключению CAN-шины, что бы вы ни 4/5/6/14/16 наклонных штрихов, и вытяните другие контакты, как показано ниже:

3. Связь протокол ISO 9141-2, что бы вы ни 4/5/7/15/16 наклонных штрихов, и вытяните другие контакты, как на изображении внизу
