P15 TFT HUD OBD цифровая скорость OBD2 автомобильный Дисплей obdii hud Boost давление метр сигнализации принадлежности для тюнинга скорость метр Горячая

1. Доступны для автомобилей с OBD2 и EUOBD портом (автомобильная автоматическая диагностическая система), подключи и играй

2. Цветной смарт-дисплей TFT lcd

3. Первое сканирование покажет протокол транспортного средства

4. Многофункциональный режим отображения или простой режим отображения можно переключать свободно

5. Добавить новые функции: ускорение конкурентного режима, тест на производительность тормоза, может считывать всю информацию о потоке данных автомобиля

6. богатое содержание: скорость транспортного средства, двигатель об/мин, температура воды, напряжение, мгновенное потребление топлива, среднее потребление топлива, одиночное расстояние вождения, общее расстояние вождения, время вождения, указатель давления турбонаддува, соотношение воздуха и топлива, температура масла, Сигнализация низкого напряжения, сигнализация с высокой температурой воды, сигнализация со скоростью, сигнал о неисправности двигателя, устранение кода неисправности, свободный переключатель между километрами и милями.

1. Планка хода: по умолчанию значок потребления топлива LHK, можно изменить на значок RPM

2. Многофункциональный Экран: можно выбрать другой режим отображения

3. Область цифрового дисплея: по умолчанию-часы, когда он находится в одном режиме дисплея, потяните кнопку влево, чтобы переключиться на функцию RPM.

4. Кнопка настройки, нажмите влево/вправо, короткое/длинное нажатие в

5. Датчик освещенности

6. Порт OBD

1. Короткое нажатие в :( 1) Переключение режима отображения (2) подтверждение меню после ввода в меню

2 нажатия влево: (1) Когда экран ТОЛЬКО отображает скорость, нажмите налево, чтобы переключиться на цифровые часы и функции об/мин

(2) Когда экран имеет несколько режимов отображения:

① Переключение функций левой области ② изменение настройки функции после ввода в меню или уменьшение значения по умолчанию

3 нажатие вправо: (1) Когда экран ТОЛЬКО отображает скорость, нажмите вправо, чтобы переключить режим дисплея (простой режим/Режим часов/стандартный режим) (2) измените настройки функции после ввода в меню или Увеличьте значение по умолчанию

4. Нажмите в: (1), чтобы войти в режим настройки меню (2), чтобы сохранить данные после изменения значения по умолчанию.

Нажмите на кнопку настройки, чтобы найти настройку системы, а затем нажмите на кнопку, чтобы войти в меню, наконец, нажмите вправо, чтобы переключиться на заводской набор, И Длительное нажатие, чтобы держать и выход.

Когда устройство успешно сканирует программа, нажмите на кнопку, чтобы войти в меню настройки, затем нажмите вправо, чтобы переключиться на диагностику OBD, и короткое нажатие, затем найдите чистую DTCs, долго нажмите, чтобы закончить.

Нажмите, чтобы войти в режим настройки, нажмите направо, чтобы выбрать меню, и нажмите короткое нажатие, чтобы подтвердить. После завершения настройки, длительное нажатие для выхода.

Языковый набор: Пожалуйста, выберите свой привычный язык (CN-упрощенный китайский, TW-традиционный китайский, EN-английский)

Звуковой переключатель: включение/выключение зуммера

Сигнал тревоги скорости: значение по умолчанию 150 (значение по умолчанию может быть изменено, нажмите влево, чтобы уменьшить, нажмите вправо, чтобы увеличить)

Сигнализация охлаждающей жидкости: значение по умолчанию составляет 120 °, это означает, что это устройство будет давать сигнал тревоги, когда температура охлаждающей жидкости превышает 120 °

Сигнал об/мин: значение по умолчанию составляет 6000 r, это означает, что это устройство будет давать сигнал тревоги, когда об/мин более 6000 r

Сигнализация летучей мыши: значение по умолчанию составляет 10,5 В, это означает, что это устройство даст сигнал тревоги, когда напряжение батареи ниже 10,5 В

Регулировка скорости: регулировка скорости в соответствии с приборной панелью, значение по умолчанию 107%

Смещение скорости: Когда транспортное средство выключается, но скорость устройства не 0, затем отрегулируйте значение смещения скорости устройства, если скорость устройства показывает 5 км/ч, затем измените значение скорости устройства по умолчанию на 5

Регулировка летучей мыши: Если напряжение батареи отличается от транспортного средства, его можно отрегулировать.

Размер двигателя: по умолчанию значение составляет 1,6 л, если расход топлива значительно отличается от приборной панели, пожалуйста, измените его, как размер смещения

Регулировка топлива: по умолчанию-100%, его можно отрегулировать

Изменение цвета 1: верхняя часть скорости в интерфейсе по умолчанию

ChangeColor2: левая часть/средняя часть в интерфейсе по умолчанию

ChangeColor3: правая часть/часть buttom в интерфейсе по умолчанию

Яркость: 0-Автоматическая регулировка, 1-8-Ручная регулировка, 1-самая темная, 8-самая яркая

CWT Единица измерения: по умолчанию температура охлаждающей жидкости составляет °C, также можно изменить на

Скорость: по умолчанию км/ч, можно изменить на MPH

Суммовое расстояние: может сделать общее расстояние вождения таким же, как и приборная панель (если на приборной панели отображается расстояние в 30010 км, пользователь может сделать значение устройства на 30010 км)

Время отключения питания: по умолчанию время отключения составляет 10 s, для автоматического запуска и остановки автомобилей, пожалуйста, сделайте время отключения питания до 180-240 s

Напряжение сна: по умолчанию выключено, если устройство не может автоматическое выключение, пожалуйста, отрегулируйте напряжение на 13,2 В или выше

Набор часов: Отрегулируйте время устройства по вашему местному времени

Набор режимов HUD: по умолчанию выключен, вы можете включить, чтобы отражение на лобовом стекле

Переключатель функции progression bar: по умолчанию LHK-это бар хода потребления топлива, может переключаться на бар оборотов в минуту

Заводской набор: Найдите Фабричный набор, короткий пресс для изготовления заводского набора

OBD диагностики набор

Сканирование DTCs: Сканируйте ECU, чтобы проверить, есть ли код ошибки, и показать детали ошибок

Очистка DTCs: Переключение для очистки DTCs, короткое нажатие на кнопку, чтобы закончить очистку

Вождению

Тест скорости: показать скорость, расстояние, вождение 400 м занимает время, вождение 100 м занимает время

Испытание на тормоз: показать скорость, расстояние и время тормоза

Поток данных

Показать весь поток данных транспортного средства

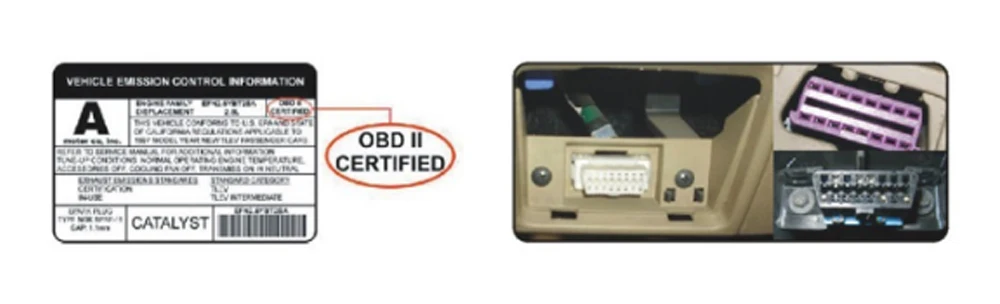

1. Знайте свой бренд автомобиля, умное цифровое устройство OBD работает для автомобилей с OBDII соглашение или ЕС OBD соглашение. Откройте капот двигателя и найдите наклейку ниже (см. Ниже картинку 1), если у нее есть такие слова, как сертификат OBDII, то его можно установить.

2. Узнайте диагностическую ссылку 16 pin (см. Ниже картинку 2) транспортного средства и подключите его хорошо с соединительной линией OBDII.

На рисунке 1 на рисунке 2

Температура окружающей среды:-40c-+ 80c

Атмосферное давление 86-106KPa

Относительная влажность: 10%-95%

Экологический шум: ≤ 60 дБ (A)

Уровень звукового сигнала: ≥30 дБ (A)

Рабочее напряжение: 9 V ~ 16 VDC (12 VDC/400mA)

Размер изделия: диаметр 73 мм x Толщина 23 мм

Вес изделия: 58 г

1. Экран без дисплея и без питания

Запуск двигателя автомобиля; Проверьте, является ли линия кабеля OBD плотно; пожалуйста, Вытяните кабель бортовой системы диагностики больше раз для обеспечения; Проверьте, включается ли переключатель питания продукта. Если все еще нет дисплея, пожалуйста, измените другой автомобиль, чтобы проверить, проверьте, хороший ли автомобильный диагностический интерфейс OBD, если он не хороший, пожалуйста, отремонтируйте его и повторите попытку.

2. Только показывает напряжение автомобиля и автоматическое отключение после 60 секунд, когда устройство с питанием

Этот продукт доступен только для автомобилей с OBD2 соглашение и EU-OBD соглашение (Европейский регион: после 03 лет, другой регион: после 07 лет)

Эти продукты не поддерживают JOBD и OBDI и рекомендуют тест для другого автомобиля.

3. Неточные Скорость

A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, пожалуйста, обратитесь к настройке для переключения блока.

B. когда продукт включен, нажмите на кнопку, чтобы войти в меню, и нажмите правой кнопкой один раз, чтобы переключиться на настройки, затем нажмите на кнопку в меню, и правой кнопкой нажмите кнопку переключиться на вариант регулировка скорости. (Если приборная панель показывает 100, и устройство показывает 101, измените значение по умолчанию на 106%)

4. Неточное потребление топлива

Проверьте смещение автомобиля и установите устройство таким же, как и ваш автомобиль (Если ваш автомобиль 2.0L, то измените значение устройства на 2.0L). расход топлива можно отрегулировать, но мы не предлагаем его изменить, потому что все данные считываются непосредственно из Эбу автомобиля.

5. Оповещение о соотношении об/мин

Сигнал тревоги по умолчанию 6000 r, пожалуйста, обратитесь к настройке для изменения.

6. Сигнализация

Сигнализация по умолчанию составляет 150 км/ч, пожалуйста, обратитесь к настройке, чтобы изменить значение.

7. Устройство не может автоматически выключить

A. после выключения транспортного средства устройство все еще отображает скорость, переключает настройки на смещение скорости и регулирует значение так же, как скорость устройства. (Если устройство показывает 5 км/ч после выключения транспортного средства, то изменить смещение скорости на 5 км/ч)

B. После выключения транспортного средства устройство все еще отображает об/мин, переключает настройки на напряжение сна и делает значение на 13,2 В

8. Автозапуск и остановка автомобилей

Измените время отключения питания на 180 s

9. Неправильная работа приводит к авариям

Сделайте заводской комплект
