SVCI DoIP JLR диагностический инструмент с для PATHFINDER и JLR SDD V156 с онлайн-программированием с ssd с cf53 i5 4g ноутбук до

Описание

SVCI DoIP JLR диагностический инструмент с для PATHFINDER и JLR SDD V156 с онлайн-программированием с ssd с cf53 i5 4g ноутбук до 2019

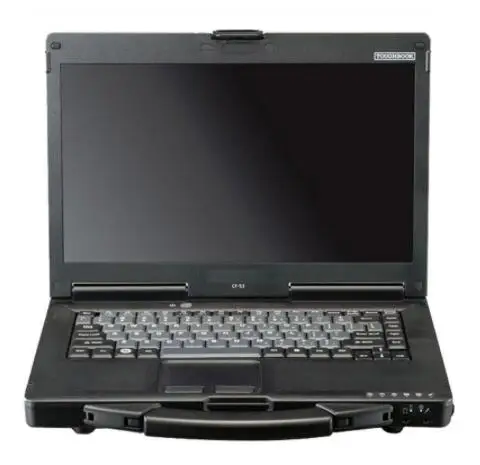

fНабор чайки: svci doip + 512g ssd (установка программного обеспечения хорошо) + cf53 i5 4g ноутбук, который готов к работе!

Обзор продукта STC SVCI DoIP

Интерфейс связи SVCI DoIP транспортного средства (VCI) используется профессиональными техниками в качестве помощи в диагностике и ремонте электрических и электронных систем транспортного средства. SVCI DoIP предназначен для подключения транспортного средства к хост-компьютеру, который затем работает, хотя SVCI DoIP для передачи данных и электронного блока управления (ECU) перепрограммирования. С помощью программного обеспечения VCI Manager PC приложение SVCI DoIP может общаться через usb-кабель.

SVCI DoIP-это стандартный инструмент, поддерживающий интерфейс SAE J2534, и ISO22900-2 диагностический протокол передачи данных (D-PDU) API. Полная поддержка JLR диагностического программного обеспечения SDD2 и для Pathfinder, включая диагностику, обновление ECU, конфигурация CCF и все функции JLR.

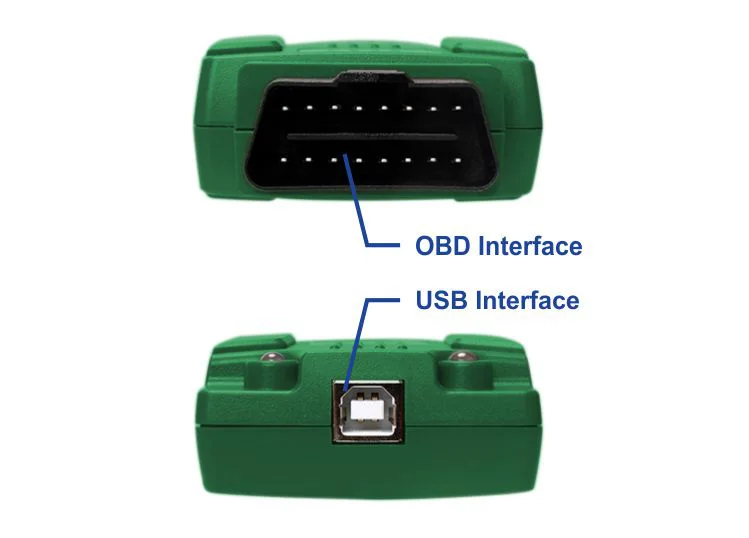

STC SVCI DoIP внешний вид и детали

Оборудование SVCI DoIP имеет два светодиодный свет. Разные светодиодный-это разные состояния. Светодиодный индикатор на левом мигающем зеленом сигнале означает, что оборудование работает нормально, светодиодный мигающий красный свет показывает, что прошивка обновляется. Светодиодный индикатор справа всегда загорается, чтобы указать, что протокол DoIP активирован, светодиодный индикатор справа мигает, указывая, что он общается с DoIP протокол. Как показано на рисунке ниже.

SVCI DoIP JLR диагностический инструмент с для PATHFINDER и JLR SDD V156 с онлайн-программированием с ssd с cf53 i5 4g ноутбук до

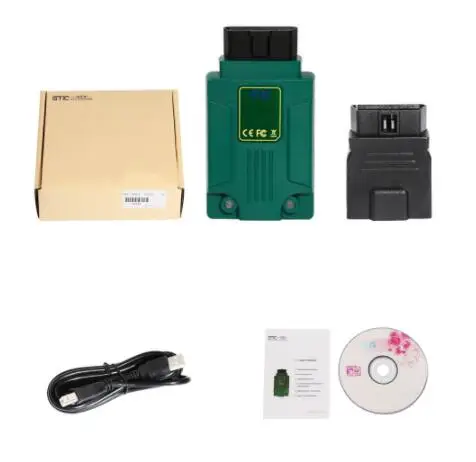

SVCI дсцп содержимое комплекта

Базовый комплект SVCI DoIP включает usb-кабель, руководство пользователя, удлинитель интерфейса OBD и оборудование, необходимое для связи с ECU транспортных средств JLR.

SVCI DoIP JLR диагностический инструмент с для PATHFINDER и JLR SDD V156 с онлайн-программированием с ssd с cf53 i5 4g ноутбук до

Технические характеристики STC SVCI DoIP

Протокол Тип	Имя протокола
Физической Слои	L с can-bus канал 1 при температуре не выше 125/250/500/1000 Кбит/с L с can-bus канал 2 при температуре не выше 125/250/500/1000 Кбит/с L One UART каналы (K & L линии) L один J1850
Связь Слои	L ISO9141 L ISO14230 L J1850 PWM (для Ford SCP) L ISO14229 JLR Powertrain CANBUS L ISO14229 JLR корпус CANBUS L ISO14229 JLR шасси CANBUS L ISO14229 JLR комфорт CANBUS L ISO13400 дсцп
Прочие ожерелья и подвески	L булавки прибор для измерения напряжения L программирования Напряжение генератор L внутренний Температура Сенсор L Мощность через разъем DLC или usb типа B

Список поддерживаемых транспортных средств STC SVCI DoIP

Название программного обеспечения	Имени транспортного средства	Модель	Лет	Поддержка функций
SDD2	Для Land Rover	L316	2005 ~ 2016	Все
L319	2005 ~ 2016	Все
L320	2005 ~ 2016	Все
L322	2005 ~ 2016	Все
L359	2005 ~ 2016	Все
L405	2005 ~ 2016	Все
L494	2005 ~ 2016	Все
L550	2005 ~ 2016	Все
L538	2005 ~ 2016	Все
Для Jaguar	X100	2005 ~ 2016	Все
X150	2005 ~ 2016	Все
X152	2005 ~ 2016	Все
X202	2005 ~ 2016	Все
X250	2005 ~ 2016	Все
X350	2005 ~ 2016	Все
X351	2005 ~ 2016	Все
X400	2005 ~ 2016	Все
Для Pathfinder	Для Land Rover	L405	2017 ~ последняя	Все
L494	2017 ~ последняя	Все
L462	2017 ~ последняя	Все
Для Jaguar	X152	2017 ~ последняя	Все
X761	2017 ~ последняя	Все
X760	2017 ~ последняя	Все
X260	2017 ~ последняя	Все
Примечание: все модели JLR, произведенные после 2016, применимы для программного обеспечения pathfinder, устройство SVCI DoIP будет постоянно обновлять и поддерживать новейшие модели JLR.

Как использовать STC SVCI DoIP?

Если вы хотите использовать устройство SVCI DoIP нормально, вам нужно загрузить и установить три программного обеспечения, они для Pathfinder, SDD2 и SDD2 "QuickLoader" программное обеспечение. Эти три программного обеспечения могут быть установлены в одной операционной системе вместе, и когда вы используете SDD2 программное обеспечение, вы должны открыть его от SDD2 "QuickLoader" программного обеспечения. При установке программного обеспечения устройство должно быть подключено к ноутбуку и автомобилю. Программное обеспечение для Pathfinder в основном предназначено для Jaguar для моделей Land rover, изготовленных в 2017 и за его пределами, программное обеспечение SDD2 в основном предназначено для Jaguar для Land rover 2016 лет моделей и до.

1. STC SVCI DoIP программное обеспечение для загрузки и установки программного обеспечения

Шаги установки для программного обеспечения PATHFINDER:

Шаг 1: перед установкой программного обеспечения необходимо убедиться, что диск C имеет емкость более 250 ГБ.

Шаг 2: доступ к http://www.flyobd.com/shop/download-center/ Центра загрузки программного обеспечения

Шаг 3: выбор элемента «для Pathfinder» и загрузка для установщика pathfinder

Шаг 4: дважды щелкните файл, который вы загружаете и сохраняете, а затем установите его.

Шаг 5: для установщика pathfinder автоматически Подсказка для загрузки и обновления программного обеспечения и файлов, которые необходимо установить для pathfinder (автоматическая загрузка и установка займет до 24 часов в зависимости от скорости загрузки сети).

Этапы установки программного обеспечения SDD2 и SDD2 "QuickLoader":

Шаг 1: загрузка программного обеспечения из http://diagnosticdelivery.jlrext.com/idscentral/

Шаг 2: Выберите файл “sdd_xxx_full. Exe ”, загрузите и сохраните его.

Шаг 3: дважды щелкните файл ddsdd_xxx_full. Exe и установите его.

Шаг 4: выбор SDD2-"QuickLoader" от http://www.flyobd.com/shop/download-center загрузки и установки.

Шаг 5: дважды нажмите на файл "SDD2" QuickLoader ". exe" и установите его.

2. Подключенных устройств

После установки программного обеспечения необходимо подключить оборудование к компьютеру с помощью usb-кабеля. Затем подключите OBD интерфейс транспортного средства через SVCI DoIP устройство или подключите OBD интерфейс транспортного средства и оборудования через OBD удлинитель. Схема подключения оборудования показана ниже.

SVCI DoIP JLR диагностический инструмент с для PATHFINDER и JLR SDD V156 с онлайн-программированием с ssd с cf53 i5 4g ноутбук до

Сравнение функций SVCI DoIP с JLR VCI DoIP и DA-Dangle DoIP

Продукты	SVCI дсцп	JLR VCI дсцп	Да-донгл дсцп
Установка требования	Неограниченный	Неограниченный	Только win7 32bit системы
Установка процесса	Простой	Простой	Комплекс
Связь Скорость	Самый быстрый	Быстрее	Относительно медленная
Связь стабильности	Стабилизации	Стабилизации	Общие
Автоматическое сканирование для чтения вин	√	√	√
Чтение ДКН	√	√	√
Читать один поток данных	√	√	√
Прочтите несколько поток данных	√	√	x
ECU перепрошить	√	√	√
ECU конфигурации	√	√	√

Пакет STC SVCI DoIP:

1 шт. x SVCI DOIP JLR DoiP VCI аппаратное обеспечение

1 шт. x программное обеспечение CD

1 шт. x USB кабель

1 шт. х Руководство пользователя

1 шт. x Внешняя упаковка

1 шт. x удлинитель OBD

1 шт. х 512 г SSD

1 шт. x CF53 I5 4G для ноутбука

STC SVCI дсцп: Вопросы и ответы

1. Что такое SVCI DoIP?

SVCI DoIP-специальный контрольный инструмент для моделей Jaguar Land rover, изготовленный BAOCHI.

2. Что делает SVCI DoIP?

Оборудование SVCI DoIP Совместимо с SDD2 и программным обеспечением Pathfinder, которое может достичь всех функций этих двух программного обеспечения, оно включает диагностику, программы, иммобилайзер, изменение конфигурации CCF и специальные функции и т. Д. кстати, оригинальное DoIP устройство может достичь функции, SVCI DoIP также может достичь.

3. Существует ли лимит версии для SVCI DoIP для использования SDD2 и для программного обеспечения pathfinder, и могут ли они быть использованы бесплатно?

Оборудование SVCI DoIP совместимо со всеми версиями SDD2 и pathfinder. Программное обеспечение является бесплатным в использовании, и программное обеспечение SDD2 может работать без регистрации.

4. Когда используется программное обеспечение SDD2 и когда используется программное обеспечение pathfinder?

Используйте программное обеспечение SDD2, когда вы находитесь на транспортном средстве JLR с 2005-2016, когда вы пересекаете модели Jaguar Land rover, произведенные после 2017 модельного года, вам нужно использовать программное обеспечение для Pathfinder.

5. Каковы преимущества SVCI DoIP?

Аппаратное оборудование SVCI DoIP подходит для всех моделей Jaguar Land rover года, и оно может достичь всех функций Jaguar Land rover. Оборудование SVCI DoIP само по себе является небольшим и легко брать. Кроме того, есть несколько преимуществ:

1) Высокоскоростная связь хоста. (3 M бит)

2) Стабильная связь хоста. (с RTS/CTS контролем потока)

3) автоматически зарегистрировать программное обеспечение.

4) обновление онлайн-программного обеспечения и всегда держать программное обеспечение последним.

5) обновление онлайн-прошивки.
