Описание

HUD голова манекена вверх дисплей E300 Автомобильный gps E300 OBD OBD2 диагностический инструмент проектор Цифровой скорость метр автомобиля скорость охранной сигнализации

Введение:

HUD короткий для отображения головы. HUD может отображать информацию о движении (например, скорость, об/мин, расход топлива, температура воды) на переднем стекле автомобиля. Поскольку это устраняет необходимость погружения драйвера в головку для просмотра приборного кластера. Установка этого устройства позволит вам более эффективно отслеживать вашу скорость, это помогает начинающим водителям, а также опытным водителям во избежание превышения скорости.

HUD основной Особенности:

1. Подключайте и играйте подключение с любым OBDII или EUOBD способным транспортным средством;

2. 2D неповторимый сногсшибательный образ

3. Экран 5,5"

4. Многоцветная конструкция делает экран более легким для чтения и освещения важных деталей для быстрого просмотра;

5. Использование нанотехнологий для устранения нежелательных отражений облегчает Чтение информации;

6. возможность отображения большого диапазона данных по автомобилю, включая: скорость, скорость вращения двигателя, температуру воды, напряжение батареи, мгновенное потребление топлива, среднее потребление топлива, местное время, одиночное время вождения, измерение расстояния, напоминание о смене, напоминание о усталости водителя, сигнал низкого напряжения, будильник высокой температуры, сигнал тревоги скорости, сигнал неисправности двигателя, Устранение кода неисправности, возможность изменения единиц, например, километр/миля

7. Автоматическое включение и выключение с транспортным средством

8. Автоматический и ручной режим регулировки яркости

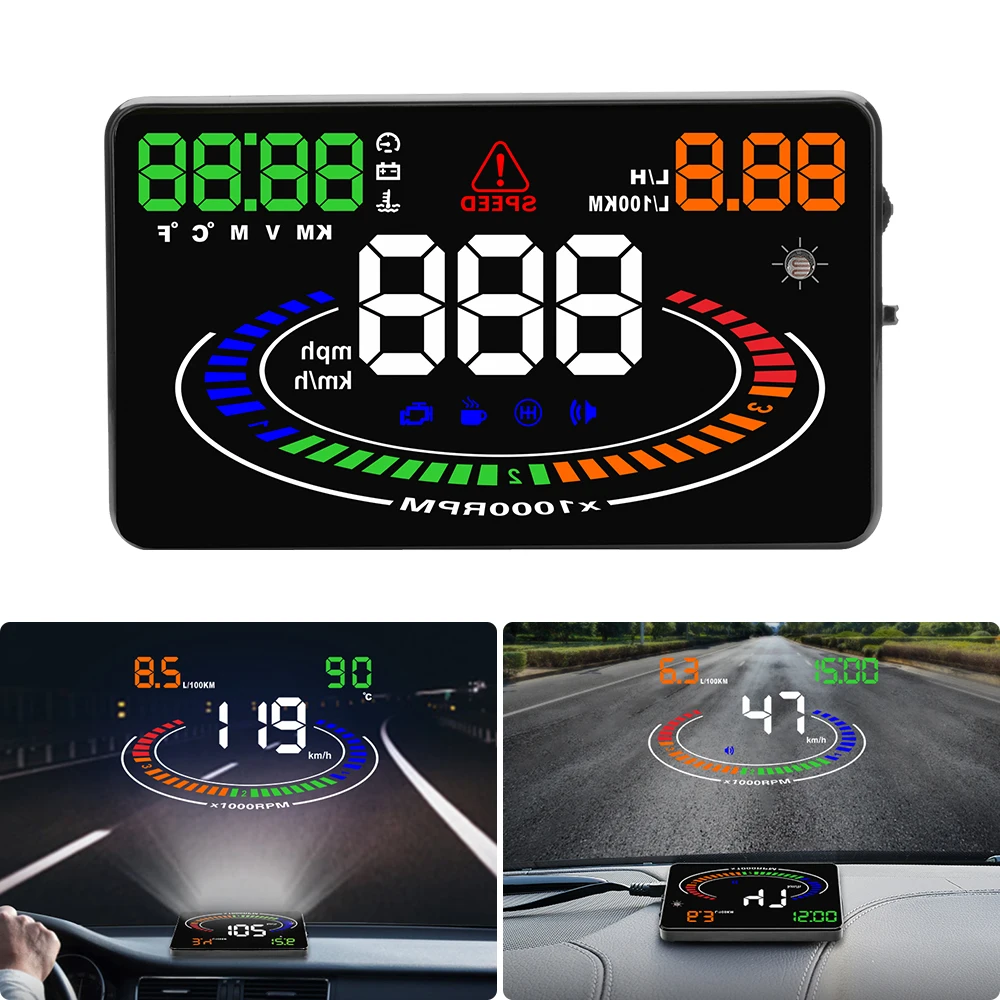

HUD Дисплей:

1.Расход топлива: Среднее потребление топлива на 100 км, мгновенное потребление топлива.

2.Датчик яркости: Изменение яркости дисплея устройства, чтобы соответствовать постоянно меняющейся среде во время вождения.

3.Значок сигнализации панель:Слева направо, зуммер, напоминание о смене, напоминание о усталости водителя, неисправность двигателя.

4.Скорость вращения:Показывает скорость вращения двигателя.

5.Скорость вращения единицы измерения:Указывая единицы вращения.

6.Единица измерения скорости:

-Км/ч = км/час

-MPH = миль/час

7.Скорость:Скорости в реальном времени

8.Единица знака:Слева направо

-Км = километров

V-образный вырез, = Напряжение

-M = миль

-Градусов (Цельсия или Фаренгейт)

9.Многофункциональный Окно дисплея:Напряжение, расход, температура воды.

10.Дополнительная панель значка сигнализации:От сверху до кнопки, сигнал тревоги скорости, сигнал напряжения батареи, сигнализация температуры двигателя

11.Скорость сигнализации значок

12.Марка блока расхода топлива:

-Л/100 км = литров/100 км,

-Л/ч = литр/час

HUD кнопки:

1.OBDII кабельный ввод

2.Мощность кнопка

3.Трехполосная волновая кнопка:

A. Кнопка вверх = движение вверх

B. Ok Кнопка = Внутренняя Кнопка нажмите

С. Кнопка Вниз = движение вниз

Волновая Кнопка слева

1. Кнопка короткой волны вверх дном: Переключение на зеленую область (часы, время вождения, об/мин, температура воды, напряжение, ездовой путь).

2. Кнопка короткой волны вниз: Переключение на красную область (мгновенное потребление топлива, мгновенное потребление топлива на 100 км, напряжение, температура воды).

3. Вертикальное короткое нажатие: Переключение на устройство скорости транспортного средства (миля или километры)

Затем нажмите вертикально короткое нажатие, чтобы переключиться в меню, чтобы установить параметры.

4. Длинная прокрутка вниз: включение/выключение сигнала тревоги.

5. Вертикально длинное нажатие: Войдите в меню настройки (1-17 деталей меню, пожалуйста, обратитесь к руководство пользователя) После удачной регулировки, вертикально долго нажмите 5 секунд, чтобы сохранить его и затем существует.

6. Длинный свиток: включение/выключение будильника и регулировка для часов.

7. регулировка времени: когда экран отображает время (зеленый 8888), длинный свиток 5 секунд вверх дном, час начинается сверкающий, короткий свиток вверх/вниз для регулировки значения часа, короткое вертикальное нажатие-в одно время переключаться на минутную настройку, минуты начинается сверкание, короткая прокрутка вверх/вниз для регулировки значения минуты, после регулировки, длинные вертикально нажмите-за 5 секунд, чтобы сохранить и затем существует.

Кнопка включения/выключения.

Вниз Кнопка волны в течение 5 секунд и значок будильника выключится. Перевернутая Кнопка волны в течение 5 секунд, и значок будильника включится.

По местному времени регулировки

Питание на HUD и входит в режим отображения. Пожалуйста, нажмите кнопку волны, пока она не отобразит местное время в верхней правой части. Если дисплей HUD не верен в локальное время, пожалуйста, нажмите кнопку волны вверх для 5s, значок локального времени начинает мигать, нажмите кнопку волны вверх или вниз, чтобы настроить время, долго нажмите вертикально для 5s, чтобы сохранить и выход.

Очистить коды неисправностей:

Подключите этот HUD к вашему автомобилю, но не запускайте двигатель. Затем переключите ключ на «Вкл» и ждем выключения HUD. Затем, пожалуйста, нажмите кнопку волны вниз для 5s, и вы получите «тик» звук от HUD, что означает успех очистки кодов неисправностей.

Восстановление к заводским настройкам

Включите HUD, а затем нажмите вертикально волновой кнопкой для 5s, чтобы войти в настройки меню. Далее, в ближайшее время нажимайте много раз до меню 17 и переместите волну на нижнюю сторону до отображения параметров 1. наконец, пожалуйста, нажмите вертикально волну/кнопку для 5s для выхода и завершения.

1. Установка HUD

Кластер приборов транспортных средств имеет значение смещения, что означает, что значение, отображаемое на заводском приборном кластере, немного выше, чем то, что рассчитано транспортным средством. Это смещение отличается для различных производителей транспортных средств. В результате мы построили свой собственный офсетный от большого диапазона тестовых данных. Если вы обнаружите, что значение на приборной панели отличается от значения, отображаемого HUD, вы можете изменить его с помощью следующей процедуры.

A .. введите режим настройки, Удерживая кнопку волны в течение 5 секунд.

-Волновой функции кнопок

Press нажмите inwards = кнопка OK

Scroll прокрутка Вниз = кнопка вниз

Свиток вверх = кнопка вниз

B.После того, как в режиме настройки нажмите кнопку ОК, чтобы заранее меню через экраны (см. Ниже), и кнопки прокрутки для регулировки параметров. Номер экрана, в котором вы находитесь, отображается в верхней левой части угла.

C.После завершения выхода из меню настроек удерживая во внутрь кнопку волны снова в течение 5 секунд.

HUD процедура установки

1.Убедитесь, что ваш автомобиль совместим с OBDII или EUOBD.

A. Проверьте область под рулем для штепсельной вилки OBD

B. Свяжитесь с вашим производителем транспортного средства или найдите онлайн

C. Откройте капот и найдите совместимую наклейку OBDII (это не на всех совместимых автомобилях OBDII, поэтому не является решающим моментом)

2.Найдите диагностическую ссылку 16 pin (см. Картинку 2). Обычно это находится в области под рулем.

3.Запуск двигателя транспортного средства и обеспечение включения выключателя питания.

4.HUD включит двигатель

A. Если HUD отображает напряжение транспортного средства, расход топлива, скорость и скорость вращения, устройство установило правильно.

B. Сбой выше: Подождите до одной минуты, пока программное обеспечение синхронизирует и подтвердит, что кабель OBD подключен правильно.

Светоотражающая пленка для установки

Использование устройства без отражающей пленки может привести к двойному изображению, наблюденному потребителем в зависимости от лобового стекла. Если вы видите двойной слой, это вызвано ветровым покрытием двухслойной конструкции, и вы должны установить пленку, следуя инструкции ниже.

1.Поместите поставляемый нескользящий коврик в желаемое положение на приборной панели с HUD сверху.

2.Наблюдение за тем, где HUD отражает место светоотражающей пленки в положении.

A. Перед установкой пленки убедитесь, что поверхность чистая и сухая;

B. Снимите заднюю защитную сторону с маркировкой (1) и прикрепите пленку к очистка ветрового стекла;

C. После того, как вы удовлетворены местоположением, используйте кредитную карту или аналогичную, чтобы удалить любые пузырьки или воздушные карманы, которые остаются;

D. Снимите переднюю сторону с маркировкой (2), пожалуйста, отрегулируйте место нескользящий коврик, чтобы получить информацию, которая может быть полностью отображена

Первое использование HUD

Двигатель запускается и HUD включается соответственно, затем он показывает текущее напряжение транспортного средства. Позже, он входит в модель поиска электронный блок управления автомобиля версии. Затем HUD отображает расход топлива, скорость, скорость вращения, чтобы указать его полную установку. (Если он держит отображение только напряжения в течение минуты, пожалуйста, проверьте, правильно ли подключен кабель HUD, OBDII и интерфейс OBDII и убедитесь в их герметичности. Переключатель HUD включен и сканирует снова.)

Технические параметры:

Защита окружающей среды температура-400C-+ 800C

Барометрическое давление нажатие: Включение или 86-106KPa

Относительная влажность: 10%-95%

Защита окружающей среды шума <= 60dB

Сигнал тревоги:> = 30 дБ (A)

Рабочее напряжение: 9В ~ 16В постоянного тока (12В постоянного тока/400мА)

Размеры: 12,5*7,5*1,5 (см)

Вес изделия: 110 г

Общие проблемы, его причины и решения

Общие проблемы И решения E300

1. HUD не отображает, без электричества

Причина: запуск двигателя автомобиля, и проверить, подключен ли OBD кабель плотно, попробуйте несколько раз, проверьте, включен ли HUD. если HUD все еще не отображается, пожалуйста, попробуйте другой автомобиль, проверьте, поврежден ли автомобильный интерфейс OBD. если он сломался, рекомендуем отремонтировать OBD интерфейс и подключить HUD снова, HUD будет работать.

2. После включения питания, только показывает напряжение автомобиля, и автоматическое выключение через 30 секунд.

Причина: HUD работает только для интерфейса OBDII и EOBD.

Европейские автомобили после 2003, японские автомобили после 2007 лет имеют OBDII или EOBD, HUD не работают для интерфейса OBDI и JOBD. Поэтому, пожалуйста, измените другой автомобиль, чтобы проверить.

3. Отображение не четко под солнечным светом, имеет двойное отражение.

Решение: пожалуйста, снимите защитную пленку на поверхности HUD, а затем приклейте отражающую пленку на переднее стекло.

4. HUD не может работать

Восстановите заводские настройки (проверьте детали на инструкции пользователя)

Включите HUD, долго нажмите вертикально кнопку волны в течение 5 секунд, чтобы войти в меню настройки, короткое нажатие вертикально 16 раз в меню 16, и вверх или вниз кнопку волны, чтобы настроить параметр на 1, долго нажмите кнопку волны вертикально, чтобы сохранить и существует, затем Восстановление HUD успешно.

5. Неточным скорость

Решение: Включите HUD, долго нажмите вертикально кнопку волны в течение 5 секунд в меню, короткое нажатие вертикально в меню 0, значение по умолчанию 107, и вверх или вниз кнопку волны, чтобы увеличить или уменьшить значение, и сделать HUD показать ту же скорость, что и приборная панель, долго нажмите кнопку волны вертикально, чтобы сохранить и существует.

6. Неточное потребление топлива

Решение: Сделайте установку в соответствии с потреблением топлива вашего автомобиля (как 2.0L, 1.6L)

Включите HUD, долго нажмите вертикально кнопку волны в течение 5 секунд, короткое нажатие вертикально до menu15, значение по умолчанию составляет 20, это означает, что ваш автомобиль-2.0L, в зависимости от ваших выбросов автомобиля, вверх или вниз кнопку волны, чтобы увеличить или уменьшить значение, долго нажмите кнопку волны вертикально, чтобы сохранить и существует

7. Почему HUD не отображает расход топлива?

Причина и решение: когда HUD установка на заводе, дата по умолчанию меню 15 составляет 20, это означает, что HUD использует излучение для вычисления расхода топлива, это работает практически для автомобилей, с шириной впрыска топлива и датчик давления на впуске, чтобы рассчитать. но для автомобилей нет этого датчика, поэтому они используют Датчик расхода воздуха для расчета расхода топлива. исходя из этой ситуации, HUD отображает расход топлива отрегулируйте значение до 0 меню 15.если HUD все еще не отображает расход топлива, пожалуйста, проверьте меню 9, означает ли показать 0,0 выключение отображения расхода топлива, 2 означает отображение мгновенного расхода топлива и мгновенного расхода топлива 100 км.

8. Сигнальная сигнализация

Решение: по умолчанию скорость составляет 150, если вы хотите настроить больше или меньше

Включите HUD, долго нажмите вертикально кнопку волны в течение 5 секунд в меню, короткое нажатие вертикально в меню 6, значение параметра по умолчанию-150, это означает, что HUD будет сигнализация, когда ваша скорость до 150, тогда вы можете вверх или вниз кнопку волны, чтобы увеличить или уменьшить значение, После завершения регулировки, существует долгое нажатие вертикально волновой кнопки в течение 5 секунд.

9. Сигнал скорости вращения

По умолчанию об/мин-5000

Включите HUD, долго нажмите вертикально кнопку волны в течение 5 секунд в меню, короткое нажатие вертикально в меню 3, значение параметра по умолчанию 50, это означает, что HUD будет сигнализация, когда скорость вращения до 5000, тогда вы можете вверх или вниз кнопку волны, чтобы увеличить или уменьшить значение, После завершения регулировки, существует долгое нажатие вертикально волновой кнопки в течение 5 секунд.

10. HUD не может автоматически включаться

HUD start engine по умолчанию напряжение составляет 13,2 В, пожалуйста, отрегулируйте напряжение до 12,8 В.

Переключатели HUD, нажмите в волновой кнопке в течение 5 секунд, введите в меню настройки, короткое нажатие волновой кнопки вертикально в меню 16, значение параметра по умолчанию-132, вы можете вверх или вниз кнопку волны, чтобы увеличить или уменьшить значение, отрегулировать от 132 до 128. после завершения регулировки, существует долгое нажатие вертикально волновой кнопки в течение 5 секунд.

11: Как получить комбинированное потребление топлива в транспортном средстве?

После остановки автомобиля, расход топлива на HUD-Это комбинированное потребление топлива (или среднее потребление топлива) от вашего времени вождения до времени парковки.

12. Включение/выключение не может быть автоматически

Настройка для автомобилей с функцией запуска:

Переключатели HUD, нажмите кнопку wave в течение 5 секунд, введите в меню настройки, вертикально короткая нажмите кнопку wave 7 раз, чтобы найти меню 7, параметр по умолчанию 1, вверх или вниз Кнопка волны, чтобы настроить параметр на 3. после регулировки нажмите кнопку волны в течение 5 секунд, чтобы сохранить ее.

Параметр 3 использует напряжение для включения/выключения HUD.

Если не может быть выключен автоматически, нажмите в течение 5 секунд, введите в меню настройки, короткое нажатие 16 раз, чтобы найти меню 16, параметр по умолчанию показывает 132, вверх/вниз Кнопка волны изменить его на 128. После регулировки нажмите кнопку волны в течение 5 секунд, чтобы сохранить ее.

13. Как войти в настройки меню?

Подключите OBD кабель-> Нажмите переключатель и отпустите через 5 секунд-> показывает большой 107 и маленький 0 (888 и 88 покажет, другое место черный)-> Большой 107 означает параметр настройки, малый 0 означает нулевое меню-нажмите на большое число до 117, маленький номер до 1-нажмите на большое число до 100, небольшое количество до 2-рециркуляционный пресс для выбора Параметр

Меню по умолчанию HUD и соответствующие параметры:

0-(107) 1-(117) 2-(100) 3-(30) 4-(30) 5-(0) 6-(120) 7-(1) 8-(0) 9-(2) 10-(1) 11-(1) 12-(0) 13-(0) 14-(70) 15-(20) 16-(132) 17-(0)

14: как HUD чистый код неисправности?

Во-первых, пожалуйста, не начинайте свой автомобиль, Включите свой ключ (некоторые автомобили не имеют ключа, затем включите электричество), когда ваш автомобиль ECU работает и HUD Дисплей ничего, наберите на 5 секунд, вы услышите «Тику», это означает, что ясно успешно.
