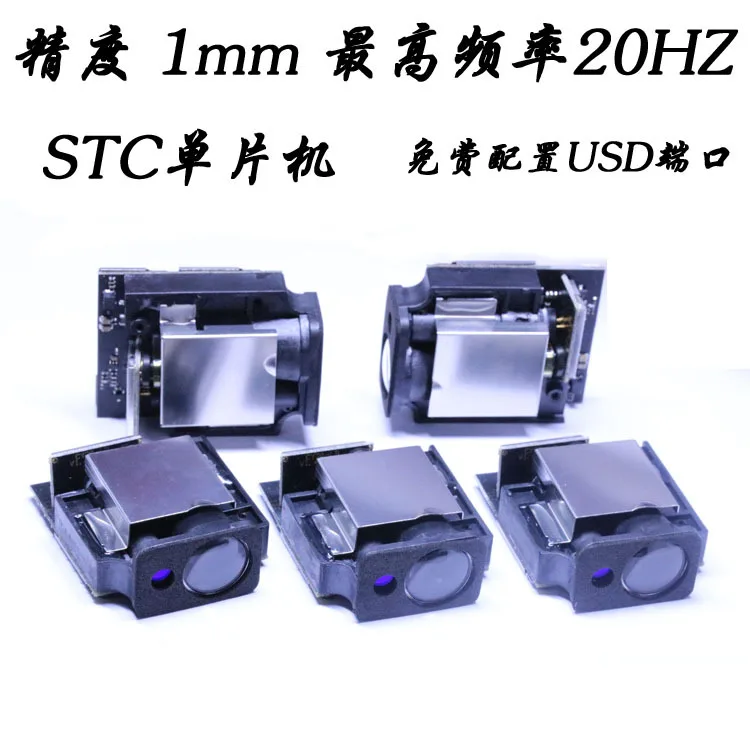

Лазерный датчик расстояния
Информация о продукте
Саморазработанный USB-TTL/STC-ISP онлайн-программатор использует usb-интерфейс для пользователей ноутбуков
Решить проблему, что нет последовательного порта, но не удобно программировать STC серии один микрокомпьютер чип, эта загрузка низкая цена, высокая производительность, является фабрикой, узнатьШкола, индивидуальный и так далее развивает одночиповый микрокомпьютер STC, первый выбор выдающегося инструмента.
Характеристики:
1. Поддержка USB 1,1 или USB 2,0 связи;
Две. Полностью поддерживает WIN98, WINME, WIN2000, VISTA, WIN7 и другие операционные системы;
3. Usb-порт питания, с 500мА Самовосстанавливающийся Предохранитель или страховое сопротивление в плате, чтобы защитить материнскую плату компьютера от предполагаемогоСжигание вне корпуса;
4. При программировании чипа может быть использован источник питания самой целевой системы, и программатор может также использоваться для получения питания от usb-порта для питания.Целевая плата, но должна гарантировать, что целевой ток не более 500мА, чтобы не быть в состоянии нормального программирования;
5. Завершение программирования не влияет на Бег из целевая плата.
6. Поддержка STC полного серии чип горения;
7. Программатор обеспечивает выходной интерфейс напряжения 3,3 В и 5 В.
8. Скорость быстрее и стабильнее, чем параллельное Программирование портов, и это более удобно для пользователей ноутбуков.
9. Он принимает импортные оригинальные схемы и может осуществлять высокоскоростное и стабильное программирование.
Мощность диапазон:
VCC: 3 ~ 3.3VDC• Сила тока: 100mA
Технический параметр
| Диапазон измерений | 0,05 ~ возможностью погружения на глубину до 30 м |
| Точность измерения (стандартное отклонение) | 1,0 мм |
| Угол наклона измерения | - |
| Фарсахов | М |
| Тип лазера | 620 ~ 690nm |
| Ласе класс | 1 мВт |
| Диаметр пятна на расстоянии м | 6 мм @ 10 м, 30 мм @ 50 м |
| Длительность одиночного измерения | 1 s |
| Защита классов | IP40 |
| Рабочая температура | -10-+ 60 |
| Температура хранения | -20-+ 80 |
| Вес | Около 60 г |
| Размер (длина × ширина × высота) | 48 × 42 × 18 мм |
| Код работы | GB/T 14267-2009 |
Ласе ДогадкахРасстояние модельБлокЧерезСвязь соглашения:
Скорость передачи 9600bps, 8-bit data бит, 1-бит стартовый бит, 1 бит стоп-бит, без паритет проверить.
| Функциональное описание | Код команды | Возврат товара | Примечания |
| Читайте параметры | FA 06 01 FF | FA 06 81 ADDR xx ..... CS | Чтение постоянной, адрес, количество возврата света, температура |
| Прочитайте номер машины | FA 06 04 FC | FA 06 84 "DAT1 DAT2. ..... DAT16" CS | Дата в формате ASCII |
| Набор адрес | FA 04 01 ADDR CS | FA 04 81 81 | Успешно |
| FA 84 81 02 FF | Напишите адрес ошибки возврата | ||
| Расстояние модификации | FA 04-06Символов (положительный или отрицательный, отрицательный 0x2d, положительные 0x2b), 0xXX (значение коррекции, один байт), CS | FA 04 8B 77 | Успешно |
| FA 84 8B 01 F6 | Управление не удалась | ||
| Установите интервал времени возврата данных во время непрерывного измерения | FA 04 05 MeaInterver CS | FA 04 85 7D | Успешно |
| FA 84 85 01 FC | Напишите временной интервал erro | ||
| FA 84 85 01 фа | Управление не удалась | ||
| Установка расстояния запуска и остановки точки | FA 04 08 позиция CS | FA 04 88 7A | Успешно |
| FA 84 88 01 F9 | Управление отказ | ||
| Примечание: отправная точка доступна до выбора задней части | |||
Значение по умолчанию для ADDR составляет 80 (128)
Когда параметр заводского набора, команда для чтения данных:
Длительность одиночного измерения: 8006 02 78
Непрерывное измерение: 80.06.03.77
Отключение: 80. 04. 02. 7A

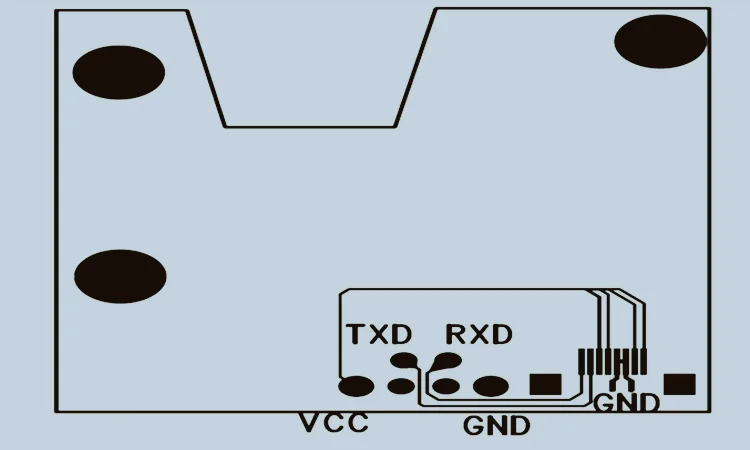

Схема проводки лазерного датчика дальности:
