Описание
Профиль продукта
Исходя изModbusИ так далее4Можно получить доступ к модулю сбора датчика дорожного взвешивания.8Lu Huideng датчик взвешивания моста, выход датчика ±5mV, ±10mV, ±20mVРавный сигнал преобразуется в цифровое количество, а затем сигнал преобразуется в цифровое количествоRS485Загружать данные. Поддержка стандартовС протоколом Modbus RTU ptz-камерыПротокол, и имеет функцию обнаружения таймаута связи, может следовать с другимиС протоколом Modbus RTU ptz-камерыСогласованное оборудование используется вместе друг с другом.
Характеристики продукта
Широкий источник питания (7-40 В)
4-полосная взвешивания сбора данных
Поддержка RS485 связи
Поддерживается стандартный протокол Modbus-RTU
Аппаратное обеспечение поддерживает до 255 адресов устройств
Мощность изоляции
Поддержка для 2-х точечные калибровки
24 бит высокого разрешения AD
Поддержка квадратной кривой установки для коррекции нелинейности датчика
Полный спектр 0.0003% нелинейность
Ширина фильтра и период выборки могут быть установлены.
Главный параметр
Выбор продукта
Описание адреса
Адрес устройства состоит из адреса переключателя набора номера и основного адреса оборудования.

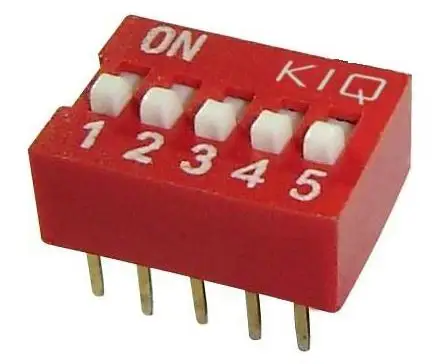

Адрес переключателя Dip: пять адресов переключателя dip. (диапазон 0 ~ 31)
Основной адрес устройства: относится к адресу, указанному программным обеспечением, также известному как адрес смещения.
Конкретные отношения:
Адрес устройства = адрес набора номера, адрес адресного устройства (без устройства набора номера: адрес устройства = основной адрес устройства).
1. Когда все пять кодов циферблата набраны на положение «ON», адрес «31»;
2, когда все пять кодов циферблата набраны на положение «OFF», адрес «0»;
3. Самая низкая часть бинарного бита.
4. Таблица адресов:
Интерфейс высокой четкости

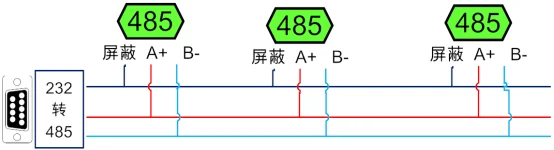

Схема каскадного соединения множественные модули 485
Датчик взвешивания в основном является катушкой и в основном поддерживает следующие коды инструкции:
Примечание:
Инструкция по Modbus устройство поддерживает следующие адреса Modbus:
От 00001 до 09999-дискретные выходы (катушки)
От 10001 до 19999-дискретные входы (контакты)
От 30001 до 39999 являются входными регистрами (обычно Аналоговые входы)
От 40001 до 49999 находится в списке (за исключением)
С помощью 5-бит формат кода, Первый символ определяет тип регистра, и остальные 4 символы представляют адреса. Адрес 1 начинается с 0. Например, 00001 соответствует 0000.
(2) Таблица заданной стоимости
Калибровка:
1. Откройте программное обеспечение JYHgs.exe и используйте калибровку и нелинейную калибровку в программном обеспечении для калибровки
Программный интерфейс:
1. Взвешивание записи
2. Настройка отображения
3, калибровки
4, кривая истории запроса
5. Доставка с принтом
6. Экспортировать отчет
Пример коммуникационная инструкция
Взвешивания запрос:
Запросить первый способ взвешивания
FE040000000125C5
Моделирование возвращает информацию:
FE 04 02 00 00 AD 24
Общих неисправностей:
1. Индикатор питания включен, но верхнее компьютерное программное обеспечение не может подключить модуль:
В случае возникновения этой проблемы, как правило, проверяются следующие ключевые точки:
485 связь A, B соединение линии является правильным
Верны ли параметры, такие как скорость передачи данных последовательного порта, стоп бит, режим проверки и т. Д.
Соответствует ли адрес переключателя устройства кодовый наборный адрес, указанный верхней компьютерной программной системой
Длина линии 485 без экранирующей линии
2.AD слово фиксируется на большое значение, которое не меняется с senso
Сенсор соединение erro
3. Колебания слова AD не могут быть калиброваны и измерены
Напряжение питания модуля низкое или пульсация большая.
Плохой датчик проводки
Длина линии датчика не экранирована.
Нагрузка датчика нестабильна.
