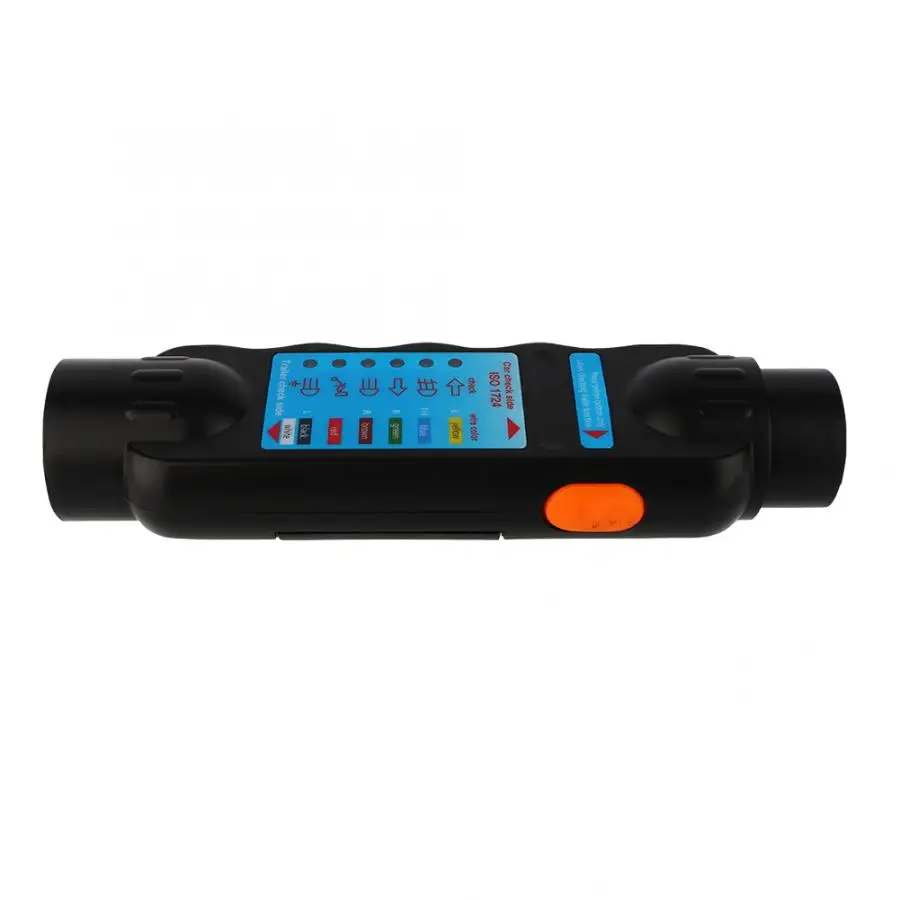

12V 7-контактный тестер трейлера инструмент буксировка автомобиля тестер трейлера розетка тестер подключения проводов автомобильные инструменты для диагностики аксессуары

Технические характеристики:
Основной Материал: АБС и медь
Цвет: черный
Тип изделия: диагностические инструменты
Название товара: тестер трейлера
Размеры: прибл. 20*5*4 см
Тип батареи: 9 В (не входит в комплект, вам нужна дополнительная покупка)
Посылка Размеры: 20*5,5*4,5 см/7,9*2,2 * 1.8in
Вес упаковки: 194 г/6,8 унций

Посылка список:

K4216
1 * 7-контактный тестер трейлера инструмент
1 * Английский зажим для бумаги

Функция и руководство:
Прицеп (также может быть караваном или велосипедным перевозчиком)

Вставьте вилку в соединение тестера.

Нажмите на желтую кнопку сбоку тестера.

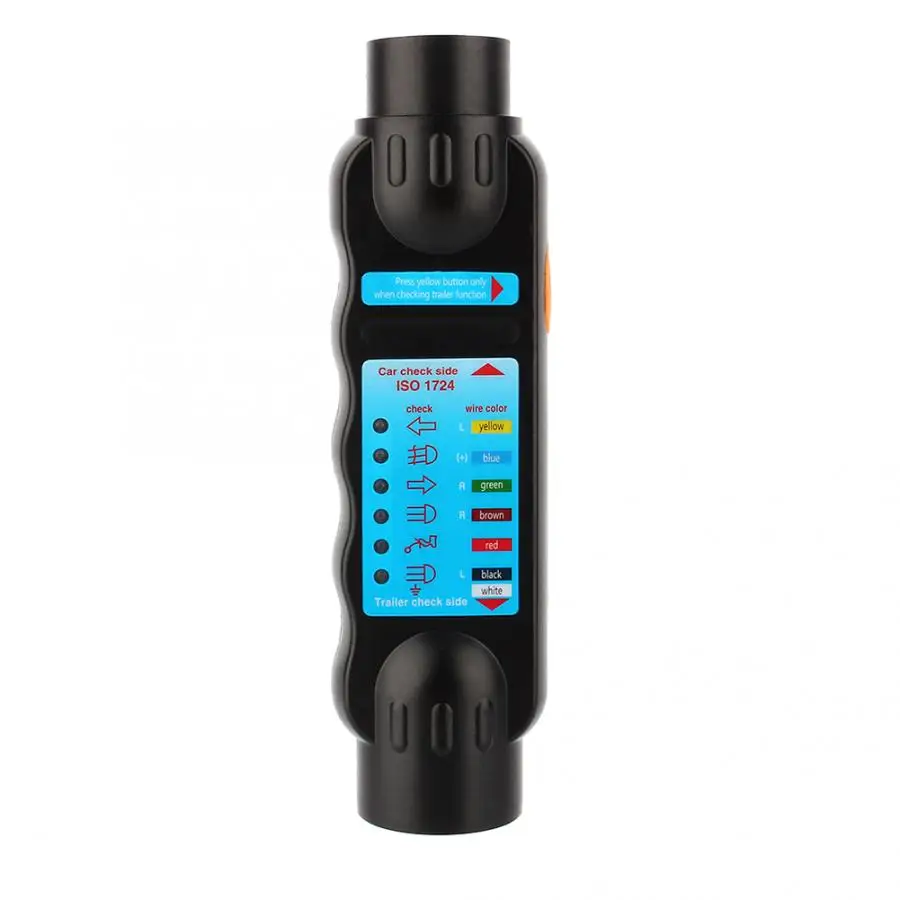

Если проводка хорошая, все светодиоды загораются. Функция каждого светодиодный (acc lso 1724):
1. Индикатор левой руки (желтый);
2. foglight или 12 В (синий);
3. Масса (белый);
4. Индикатор правой руки (зеленый);
5. Правый задний свет (коричневый);
6. Левый стоп-сигнал (красный);
7. Левый задний свет (черный). Внимание: Штырь № 2 может быть использован либо для предупреждения foglamp или постоянного подключения 12 В.
Если светодиодный индикатор не загорается, это потому, что соответствующий проводНеисправен. Если все светодиоды не загораются, то массовый провод поврежденИли все лампы неисправны.

Автомобиль, кемпер
1. Поместите тестер в гнездо автомобиля.
2. Нажмите на желтую кнопку сбоку тестера.
3. Если проводка хорошая, все светодиоды загораются. Повторите шаги 4, как и раньше.

Вы также можете проверить функции каждого штыря розетки.
1. Включите индикатор левой руки (после включения ключа зажигания).
2. Соответствующий светодиодный индикатор должен мигать с той же частотой. Если нет, то индикатор левой руки имеет дефект/сломанный.
3. Повторите шаги 1 и 2 для правого ручного индикатора, заднего света, foglight и stoplights.

С удлинительным кабелем +/-4 м вы можете проверить функции, формируя сиденье водителя более легко.
