Описание

Дисплей HUD Дисплей A200 автомобильный OBD OBD2 дисплей A200 автомобильный проектор Цифровой скоростной измеритель скорости автомобиля Охранная сигнализация Спасибо за покупку A200 HUD. Этот HUD предназначен для отражения информации о вашем автомобиле на лобовом стекле, что обеспечивает более безопасный опыт вождения день в день, а также, что более важно на высоких скоростях и во время ночного вождения. Поскольку это устраняет необходимость погружения драйвера в головку для просмотра приборного кластера. Установка этого устройства позволит вам более эффективно отслеживать вашу скорость, это помогает начинающим водителям, а также опытным водителям во избежание превышения скорости.

HUD основной Особенности:

1. Подключайте и играйте подключение с любым OBDII или EUOBD способным транспортным средством;

2. Экран 3,5 дюйма HD дисплей

3. Многоцветная конструкция делает экран более обильным и легким для чтения

4. Нано-технология для устранения двойных отражений, более четкая.

5. Богатое содержание: скорость, об/мин, температура воды, напряжение, Сигнализация низкого напряжения, сигнализация высокой температуры воды, сигнализация на скорости, износ автомобиля, свободно переключается между километрами и милями.

6. Автоматическое включение/выключение: HUD запуск и выключение автомобиля, эффективная защита автомобильного аккумулятора; сохранение режима ручного переключения, более простое управление HUD.

7. 5-уровневая регулировка яркости, автоматический и ручной режим регулировки яркости

8. Автоматическая и ручная регулировка для сигнализации высокой температуры воды

9. Автоматическая и ручная регулировка для низкого напряжения сигнализации

10. Автоматическая и ручная регулировка износ автомобиля сигнализации

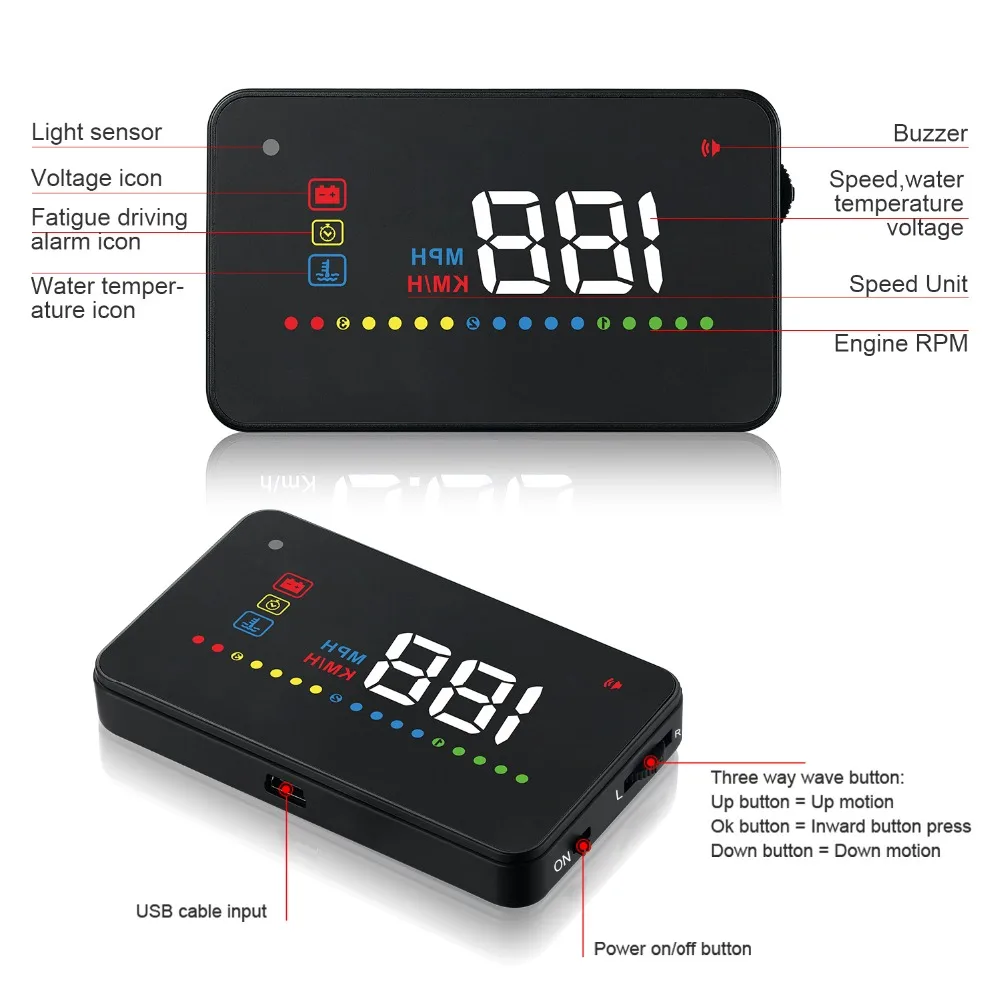

Дисплей функции

1. Зуммер (долгое время вытягивает волну, чтобы выключить звуковой сигнал, сделать это снова, чтобы включить)

2. Скорость, температура воды, напряжение (короткое нажатие в волновой кнопке может переключить эту информацию)

3. Об/мин (1 значок означает 200р)

4. Блок скорости на MPH

5. Блок скорости на км/ч

6. Датчик света (автоматически регулирует яркость в зависимости от окружающей среды)

7. Напряжение значок

8. Износ автомобиля значок сигнализации

9. Значок температуры воды

HUD установки:

1. Знайте свой бренд автомобиля, HUD работает для автомобилей с OBDII соглашение или ЕС OBD соглашение. Откройте капот двигателя и найдите наклейку ниже (см. Ниже картинку 1), если у нее есть такие слова, как сертификат OBDII, то его можно установить.

2Узнайте диагностическую ссылку 16 pin (см. Ниже картинку 2) транспортного средства и подключите его хорошо с соединительной линией OBDII.

HUD ключи функция:

1. Вход кабеля OBDII

2. Мощность кнопка

3. Трехполосная Кнопка волны:

A. Кнопка вверх = движение вверх

B. Ok Кнопка = Внутренняя Кнопка нажмите

С. Кнопка Вниз = движение вниз

Вертикально короткое нажатие в кнопку настройки:

Переключатель для температуры воды, напряжения и скорости.

Нажмите кнопку настройки для 5 s:

Выключите/Включите звуковой сигнал.

Сбросить настройки:

Когда HUD выключается, нажмите кнопку настройки и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, сброс закончен.

Очистите код неисправности:

Включите HUD и ждем, пока он сканирует OBD2 программы успешно, долго тяните кнопку настройки, полный экран будет включен, и это означает, что очистите коды неисправностей завершены. долго Вытяните кнопку снова для выхода

Спидометр автомобиля значение было отрегулировано на заводе автомобиля, чтобы сделать вождение безопасным. так как HUD получает данные от ECU, таким образом дисплей HUD является точным значением. расчетные данные ECU будут немного отличаться от данных приборной панели автомобиля. Если вы обнаружите, что значение дисплея HUD не совпадает с вашей приборной панелью, вы можете войти в меню, чтобы настроить значение HUD, затем информацию о дисплее HUD

Вступить в Настройки меню

Есть 3 направления для волновой кнопки: вверх, вертикально, вниз.

Вертикальная длинная нажатия для 5s для входа в меню, вертикальная короткая нажатия для увеличения опции меню, вверх и вниз Кнопка волны, чтобы увеличить или уменьшить значение параметра. После регулировки, вертикальный Длинный нажмите 5 секунд для сохранения и выхода.

Меню	Параметры	Диапазон регулировки	Объяснение	Значение по умолчанию	Дисплей государства
1	Скорость	В переменного тока, 50-150	Когда скорость не верна: Вверх или вниз Кнопка настройки для регулировки	107
2	Яркость регулировки	0-5 лет	0 для автоматической регулировки яркости, 1 является темнее, 2-5 становится более ярким (свет будет ярче в соответствии с цифрами, 5 является ярче)
3	Сигнализация о высокой температуре воды	В переменного тока, 50-150	Он будет сигнализация, как только Температура воды до 120	120
4	Оповещение о низком напряжении	100-150	Он будет сигнализация, как только напряжение менее 11 В. 110 средства 11 v	110
5	Оповещение о соотношении об/мин	10-75	Значение по умолчанию для сигнализации об/мин составляет 50, при движении более 5000 об/мин HUD будет давать сигнал об/мин. Вы также можете отрегулировать значение по умолчанию.	50
6	Оповещение о превышении скорости	0-199	Значение по умолчанию 150, он будет сигнализация, когда скорость достигает 150. Если изменить значение по умолчанию в 0, это означает трехуровневое значение сигнализации (50, 80, 120).	150
7	Усталость сигнал вождения	0-10	0 означает выключение этой функции. 4 означает, что он даст износ автомобиля сигнализации каждый 4 часа	4
8	Скорость блок	1-2	1 = км 2 = миль в час)	1
9	Мощность по напряжению	0-150	Если HUD не может выключить, пожалуйста, настройте на 13,2-14,0 в 132 означает 13,2 v
10	Задержка выключения	10-180	Значение по умолчанию для времени отключения HUD составляет 10 секунд, когда автомобиль является газовым электрическим гибридом и автоматической системой запуска/остановки, вы можете задержать время отключения (например, 180 s)	10

Использование и установка для отражающей пленки:

Использование устройства без отражающей пленки может привести к двойному изображению, наблюденному потребителем в зависимости от лобового стекла. Если вы видите двойной слой, это вызвано ветровым покрытием двухслойной конструкции, и вы должны установить пленку, следуя инструкции ниже.

1. Поместите поставляемый нескользящий коврик в желаемое положение на приборной панели с HUD сверху.

2. Наблюдение, где HUD отражает место светоотражающей пленки в положении.

A. Перед установкой пленки убедитесь, что поверхность чистая и сухая;

B. Снимите заднюю защитную сторону с маркировкой (1) и прикрепите пленку к очистка ветрового стекла;

C. После того, как вы удовлетворены местоположением, используйте кредитную карту или аналогичную, чтобы удалить любые пузырьки или воздушные карманы, которые остаются;

D. Снимите переднюю сторону с маркировкой (2), если вам нужно отрегулировать отражение HUD, переместите с помощью нескользящий коврик.

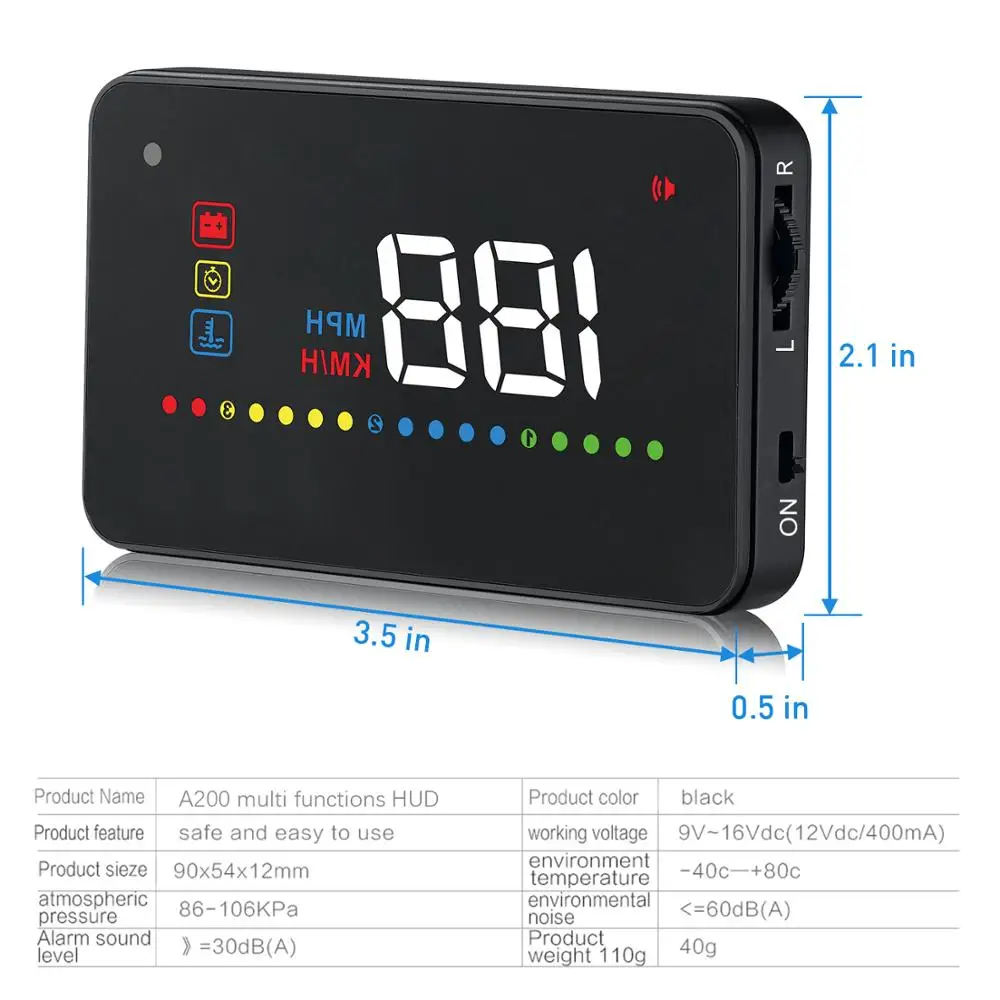

Технические параметры:

Температура окружающей среды:-40c-+ 80c атмосферное давление 86-106KPa

Относительная влажность: 10%-95% Экологический шум <= 60 дБ (A)

Уровень звукового сигнала: "= 30 дБ (A)

Рабочее напряжение: 9 V ~ 16 VDC (12 VDC/400mA)

Размер HUD: 9*5,4*1,2 (см)

Вес HUD: 40 г

Раствор для распространенных проблем

1. Экран без дисплея, без электричества

Запуск двигателя автомобиля; Проверьте, является ли линия кабеля OBD плотно; пожалуйста, Вытяните кабель бортовой системы диагностики больше раз для обеспечения; Проверьте, включается ли переключатель питания HUD. Если HUD до сих пор не отображается, пожалуйста, попробуйте другой автомобиль, анализировать ли Автомобильный диагностический интерфейс OBD-это хорошо, если это не хорошо, пожалуйста, отремонтировать его и попробуйте еще раз.

2. Когда питание HUD включено, HUD показывает только напряжение автомобиля и автоматическое выключение после 30 секунд вождения.

HUD только что доступен для автомобилей с OBD2 соглашение и EU-OBD соглашение (Европейский регион: после 03 лет, другой регион: после 07 лет)

Продукты HUD не поддерживают JOBD и OBDI и рекомендуют тест для другого автомобиля.

3. Не ясно видеть, когда HUD под солнечным светом, и с двойным отражением.

Проверьте, разрывается ли Защитная пленка для поверхности хоста HUD, и пожалуйста, наклейте пленку для отражения на ветровое стекло. и вертикально нажмите в кнопку настройки в течение 5 секунд, чтобы войти в настройки меню, когда HUD включен, короткое нажатие 2 раза в меню 2, отрегулируйте параметр до 5, вертикальный пресс за 5 секунд для экономии.

4. Неправильная работа приводит к авариям. Или неточную данные

Выполните сброс.

5. Неточные Скорость

A. Сначала проверьте правильность блока скорости или нет, блок скорости включая км/ч и MPH, короткое нажатие в волновой кнопке для переключения между км/ч и MPH

B. когда HUD включен, вертикальная нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню, найдите меню 1, параметр показывает 107, вверх или вниз Кнопка настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. после регулировки, вертикальный нажмите в течение 5 секунд, чтобы сохранить его.

6. Установка HUD для ASS (автоматическая система запуска/остановки)

Значение по умолчанию для выключения HUD составляет 10 секунд, когда автомобиль является газовым электрическим гибридом и автоматической системой запуска/остановки, вы можете задержать время отключения в меню 10 (from10 секунд продлевается До 180 секунд.) если все еще не работает, пожалуйста, установите напряжение на 13,2 В или 13,6 В, что означает, что HUD выключится, когда напряжение автомобиля меньше, то 13,2 В

7. HUD не может выключить или HUD может выключить, но повторно начать

Измените значение меню 9 на любое из них между 13,2 В и 140 в
