X6 3," Hud OBD2 дисплей на голову интерфейс OBDII Speedo сигнал о превышении скорости напряжения лобовое стекло проектор дисплей на голову горячая распродажа

X6 3,5 "Hud OBD2 дисплей на голову интерфейс OBDII Speedo сигнал о превышении скорости напряжения лобовое стекло проектор дисплей на голову горячая распродажа

HUD X6 основные функции

1. Автоматическая адаптация моделей автомобилей, и может применяться для автомобилей в соответствии с OBD II или EUOBD (встроенная автоматическая диагностическая система). Подключи и работай.2. 3 "экран и дисплей высокой четкости3. Многоцветный дизайн делает экран более обильным и легче читать4. Использование нано-технологии для устранения нежелательных отражений и может сделать информацию на дисплее более четкой.5. отображение богатого содержания: скорость, скорость двигателя, температура воды, напряжение батареи, расход топлива, Сигнализация низкого напряжения, сигнализация высокой температуры, сигнализация скорости, свободное переключение между километром и милей, свободное переключение между ℃ и ℉.6. Автоматическое включение и выключение с запуском и выключением транспортного средства, эффективная защита автомобильного аккумулятора; сохраняя ручной режим переключения, и более легко управлять HUD.7. Автоматический и ручной режим регулировки яркости, вождение без бликов.

HUD функция кнопки

1. Интерфейс OBDII, чтобы связаться с интерфейсом OBD транспортного средства.2. Кнопка включения и выключения питания3. Кнопка волн: кнопка вверх (поворот кнопки вверх), кнопка ОК (нажатие кнопки вертикально), кнопка вниз (поворот кнопки вниз)

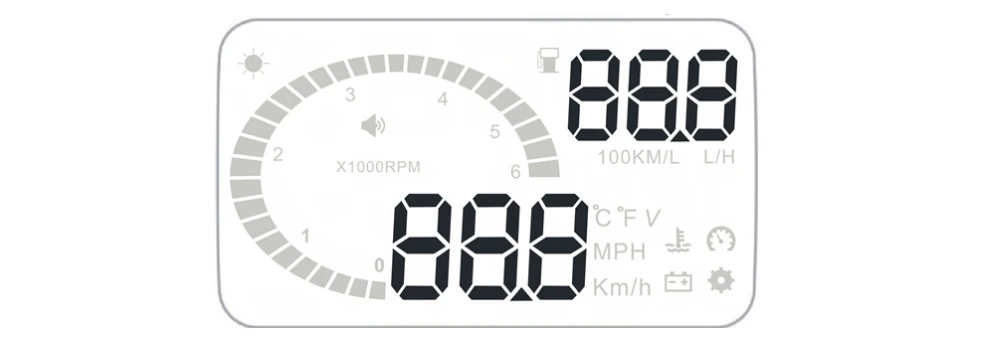

HUD отображения информации

1. Светильник: яркость может быть изменена с изменением внешней яркости.2. Скорость вращения: показывает состояние вращения двигателя, 1 означает 1000/мин3. Знак Buzzer4. Знак расхода топлива5. Расход топлива: мгновенный расход топлива и средний расход топлива6. Единица расхода топлива: л/ч7. Единица расхода топлива: л/100 км8. Значок будильника: сигнализация температуры воды, сигнализация напряжения батареи и сигнализация о превышении скорости.9. Единица измерения: ℃-градусов по Цельсию, ℉-по Фаренгейту, v-напряжение, MPH-Mile в час, км/ч-километр в час10. Многофункциональный дисплей: скорость, напряжение, температура воды.11. Скорость вращения: показывает состояние вращения двигателя, а измеренная шкала представляет собой скорость, достигаемую

HUD установка

1 знать тип вашего автомобиля. При покупке HUD необходимо выбрать тип транспортного средства, который соответствует стандартам OBDII (или ЕС OBD) для нормального использования. Откройте капот двигателя и найдите наклейку под ним (см. Изображение ниже 1), если у него есть слова, такие как сертификат OBDII, то он может быть установлен.2. Найдите диагностическую ссылку 16 pin (см. Изображение ниже 2) транспортного средства и хорошо подключите его к соединительной линии OBDII.

Отражательная пленка установка

Обратите внимание: HUD проецирует информацию о дисплее на лобовом стекле автомобиля, потому что ветровое стекло двойное, что сделает двойное изображение на лобовом стекле при отображении. двойное изображение автомобиля будет отличаться. если вы видите четкую информацию о дисплее, то нет необходимости использовать отражающую пленку. Если есть двойное изображение, пожалуйста, используйте отражающую пленку.Сначала, пожалуйста, положите поставляемые Нескользящие коврики перед приборной панелью, а затем поместите HUD на него.Во-вторых, пожалуйста, наклейте отражающую пленку на ветровое стекло.Отражающая пленка должна быть наклеена прямо над главной машиной, и она должна быть в состоянии отражать весь экран дисплея.Способы наклеивания пленки:1. Распылите немного воды на место, на которое будет наклеена пленка, а затем используйте сухое полотенце, чтобы очистить ее;2. Оторвите заднюю сторону (помеченную 1) отражающей пленки, затем вставьте ее в нужное место.3. После того, как вы хорошо отрегулировали расположение, вы можете использовать скретч-доску или что-то еще плоское, чтобы почистить пленку и выдавить воду наизнанку, пока в ней не будет пузыря или воды.4. Оторвите переднюю сторону (помеченную 2) отражающей пленки. Если пленка не может отображать всю информацию, отрегулируйте нескользящий коврик.

Первое использование HUD

Запуск двигателя и мощность на HUD, показывая текущее напряжение транспортного средства, а затем введите для поиска состояния ЭБУ, если HUD показывает скорость, скорость вращения, указывая, что HUD был установлен успешно. (Через 1 минуту, или если только отображать напряжение, пожалуйста, проверьте, является ли HUD, OBD интерфейс и OBD кабель для передачи данных правильным соединением и подключите OBD кабель плотно с интерфейсом OBD транспортного средства и HUD. Откройте переключатель HUD и Сканируйте снова)

Установка HUD

Информация о дисплее HUD от ЭБУ, потому что при производстве автомобиля, есть разница между приборной панелью автомобиля и ЭБУ, затем вы можете войти в режим настройки для тонкой настройки значения дисплея HUD, для того, чтобы достичь точно того же значения, что и приборная панель. Мы скорректировали HUD в соответствии с обычными тестовыми значениями на заводе, если вы обнаружите, что информация о дисплее HUD отличается от приборной панели, затем сделайте следующие изменения:

1. Нажмите кнопку волн вертикально для 5S

Пожалуйста, войдите в режим настройки, есть три кнопки для кнопки волны: кнопка вверх (поворот кнопки вверх), кнопка OK (нажатие кнопки вертикально), кнопка Вниз (поворот кнопки в обратную сторону), после входа в режим настройки нажмите кнопку OK вертикально один раз, меню увеличится. Поверните кнопку вверх или вниз, чтобы увеличить или уменьшить параметр. После завершения настройки нажмите кнопку волн вертикально для 5S, чтобы возвратиться к интерфейсу дисплея.

Войдите в режим настройки:

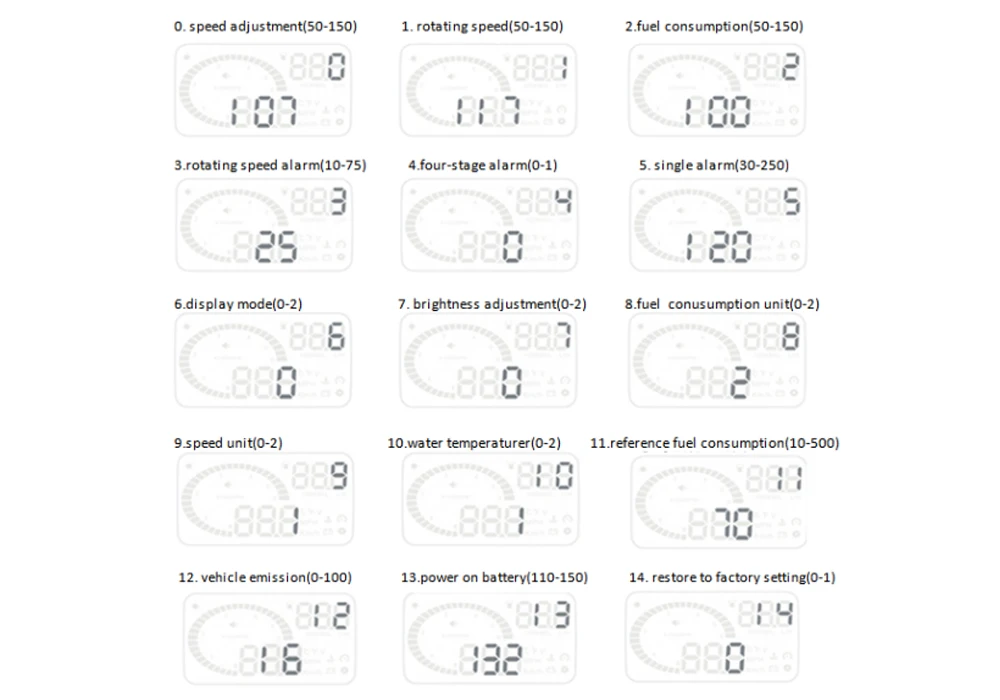

Параметры указаны ниже:

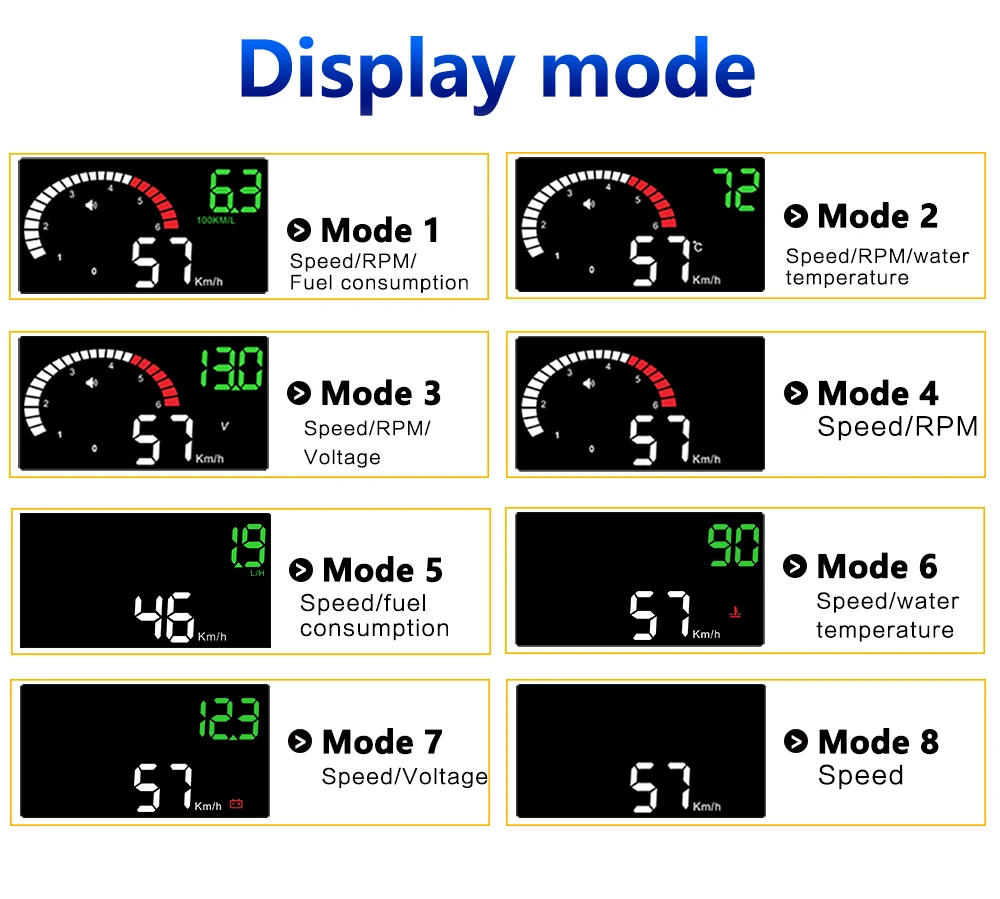

2. Вертикально короткое нажатие кнопки OK:Переключайте информацию на дисплее, например. Температура воды, напряжение батареи, скорость3. Обратная сторона поверните кнопку волны для 5S, значок будильника выключится, и обратная сторона поверните кнопку волны для 5S снова, значок будильника будет включен.4. Очистите код неисправности:Когда HUD подключен к автомобилям, пожалуйста, не заводите двигатель, поставьте ключ на «ON» gear и подождите, чтобы HUD выключился. Нажмите и удерживайте нажатой клавишу в течение 5 секунд, затем вы услышите звук «галочки» от HUD, что означает, что HUD очистит код неисправности.

Технические параметры:

Температура окружающей среды-40 0C-+ 80 0CБарометрическое давление нажатие: Включение или 86-106KPaОтносительная влажность: 10%-95%Защита окружающей среды передачи голоса: <= 60dBСигнал тревоги уровня звука:> = 30 дБ (A)Рабочее напряжение: 9В ~ 16В постоянного тока (12В постоянного тока/400мА)Размер продукта: 9*5,4*1,2 (см)Вес изделия: 40 г

Общая проблема, причина и способ решения
