Дисплей HUD Дисплей X5 автомобильный OBD OBD2 дисплей головы вверх X5 автомобильный проектор Цифровой скорость ometer HUD Автомобильная скорость охранная сигнализация

1 069 руб.

Описание

HUD короткий для отображения головы. он отображает данные о движении на переднем ветровом стекле, такие как скорость, об/мин, температура воды, напряжение на переднем стекле автомобиля; избегая водителей небезопасно из-за просмотра прибора во время вождения. водители могут читать информацию о движении мгновенно, и всегда могут держать лучшее состояние на пути с HUD.

Особенности:

1. Универсальный: работа с автомобилем после 2003 с разъемом OBD II

2. 3 "экран высокой четкости

3. Многоцветный дизайн, и проекционный легкочитаемый!

4. Нано-технология экранная пластина, устраняет отражение, делает проекцию четкой и острее.

5. Полная информация, включая скорость, двигатель об/мин, температуру охлаждающей воды, напряжение батареи и сигнал тревоги для всех этих.

6. Автоматическое включение/выключение вместе с запуском/выключением автомобиля, защита автомобильного аккумулятора. (Ручной вкл/выкл также доступен)

7. Оснащена автоматический датчик яркости. (поскольку мерки снимаются вручную, регулировки также имеется в наличии)

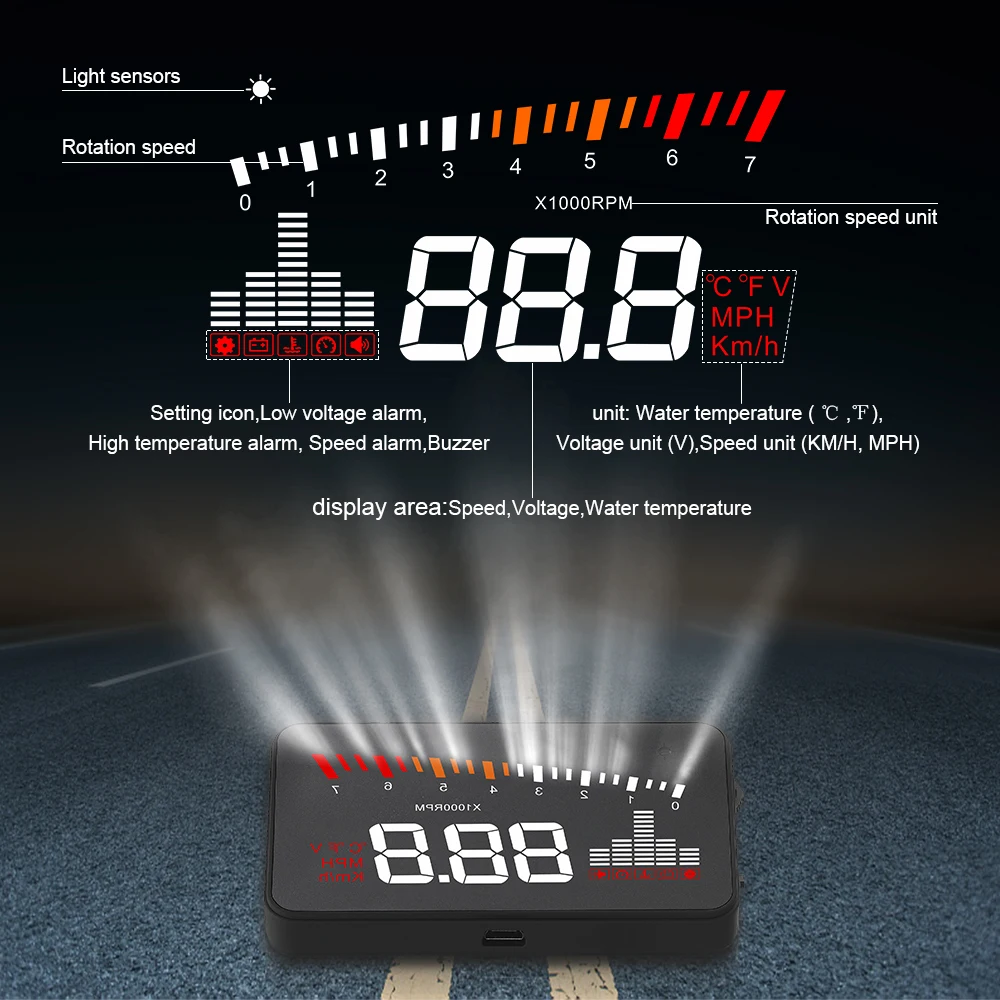

HUD экран функции:

1. Датчик яркости (пожалуйста, не покрывайте товаром)

2. И двигателя (об/мин)

3. Об/мин блок (1000 поворот/мин)

4. Дисплэй оборудования: температура охлаждающей воды => ℃ или ℉, напряжение батареи => V, Скорость => миль в час или км/ч

5. Основной дисплей => Количество экранов скорости, напряжения батареи, температуры охлаждающей воды.

6. Предупреждение сигнала тревоги: сигнализация для напряжения батареи, температура охлаждающей воды, сигнализация, оповещение о превышении скорости, оповещение о соотношении об/мин, звуковой сигнал ВКЛ/ВЫКЛ.

HUD запуск:

1. Вход кабеля OBD2 (разъем с бортовая Диагностика компьютера II)

2. Включение/выключение питания

3. Кнопка настройки функции (можно нажимать вверх, вниз, внутрь)

4. Короткая Кнопка настройки функции, показывающая температуру охлаждающей воды, напряжение батареи или скорость.

5. Звуковой сигнал ВКЛ/ВЫКЛ: кнопка настройки функции нажатия вниз в течение 5 сек, все функции сигнализации выключены, снова нажмите его 5 сек, функция сигнализации вкл.

HUD установки:

1. убедитесь, что ваш автомобиль использует разъем OBDII (как на картинке 2), также Используйте протокол OBD II (как правило, вы найдете палку под плата двигателя (как на картинке 1), показывающий сертификат OBD II, если нет, позвоните на ваш автомобиль для получения информации)

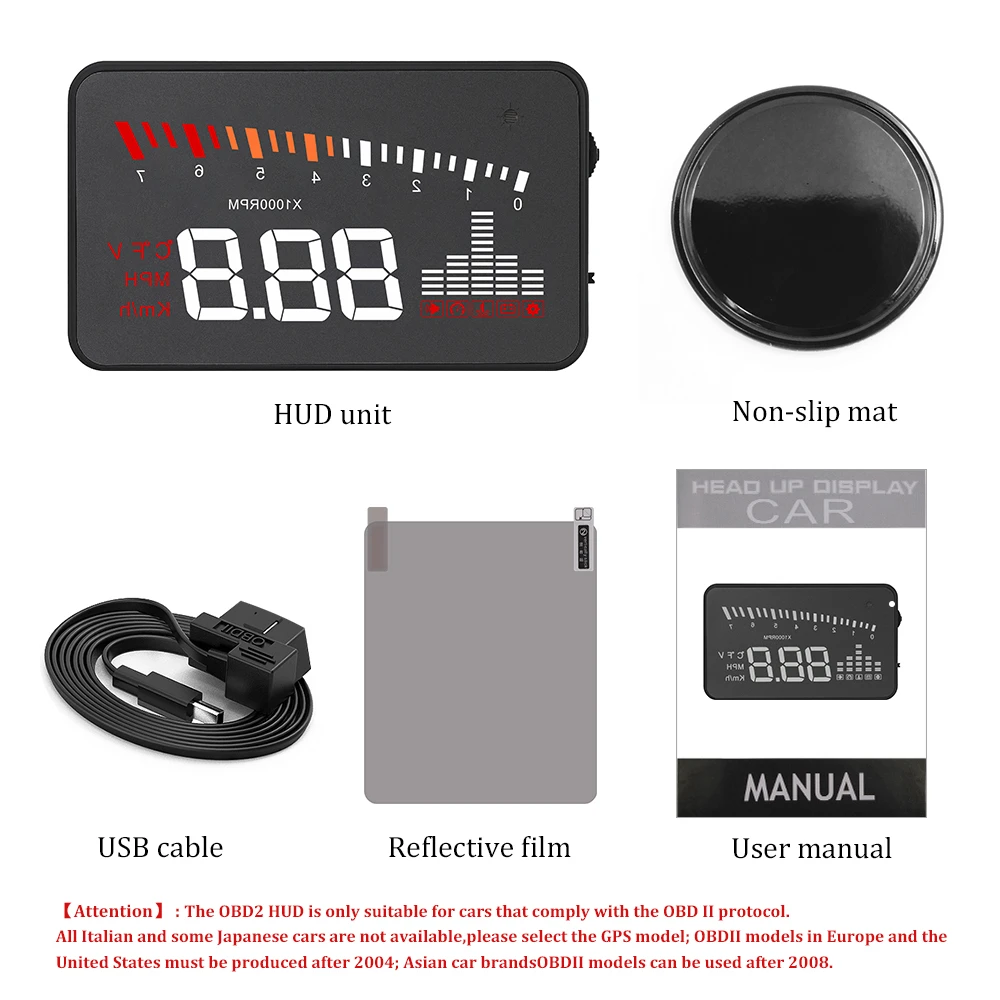

2. Подключите OBD II кабель (входит в комплект) к вашему автомобилю OBD II jack.

3. Соедините другой конец кабеля (мини-usb разъем) для устройства HUD.

Стенд для телефона держатель установки:

Обратите внимание: HUD проецирует информацию о дисплее на лобовом стекле автомобиля, так как ветровое стекло является двойным, что сделает двойное изображение на ветровом стекле при отображении. двойное изображение автомобиля будет отличаться. если вы видите информацию о дисплее, то нет необходимости использовать отражающую пленку. Если есть двойное изображение, пожалуйста, используйте пленку для отражения.

Во-первых, пожалуйста, поставьте поставляемые Нескользящие коврики перед приборной панелью, а затем положите HUD на нее.

Во-вторых, пожалуйста, наклейте пленку на лобовое стекло.

Светоотражающая пленка должна быть наклеена прямо над основной машиной, и она должна быть в состоянии отражать весь экран дисплея.

Способы наклеивания пленки:

1. Распылите немного воды на место, на которое пленка будет наклеена, а затем используйте сухое полотенце для очистки;

2. Оторвите заднюю сторону (обозначено 1) отражающей пленки, затем вставьте ее в нужное место.

3. После того, как вы хорошо отрегулировали расположение, вы можете использовать царапину или что-то еще плоское, чтобы сгладить пленку и выжать воду внутри, пока не будет пузыря или воды в ней.

4. Оторвите переднюю сторону (обозначено 2) отражающей пленки. Если пленка не может отображать всю информацию, пожалуйста, отрегулируйте нескользящий коврик.

Первое использование HUD

Запуск двигателя и питание на HUD, показывает текущее напряжение транспортного средства, а затем введите для поиска состояния ECU, если HUD показывает скорость, скорость вращения, указывая, что HUD был установлен успешно. (Через 1 минуту, или если отображается только напряжение, пожалуйста, проверьте, являются ли HUD, OBD интерфейс и OBD кабель передачи данных правильным соединением и подключите OBD кабель плотно с бортовая Диагностика компьютера интерфейс и HUD. Откройте переключатель HUD и снова Сканируйте)

Установка HUD

Информация о дисплее HUD от ECU, потому что при производстве автомобиля, есть разница между приборной панелью транспортного средства и ECU, затем вы можете войти в режим настройки для тонкой настройки значения дисплея HUD, для того, чтобы достичь того же значения, что и приборная панель. Мы отрегулировали HUD в соответствии с общим тестовым значением на заводе, если вы обнаружите, что информация о дисплее HUD отличается от приборной панели, то сделайте следующие корректировки:

1. Долго нажмите кнопку волны вертикально для 5s

Пожалуйста, введите в режим настройки, есть три кнопки для волновой кнопки: кнопка вверх (перевернув кнопку вверх), кнопка ОК (нажмите кнопку вертикально), кнопка Вниз (повернуть кнопку вниз), после входа в режим настройки, нажмите кнопку ОК вертикально один раз, меню увеличится. Перевернув кнопку вверх или вниз, чтобы увеличить или уменьшить параметр. После завершения регулировки, нажмите кнопку волны вертикально для 5s, чтобы вернуть к интерфейсу дисплея.

Меню	Функция	Диапазон регулировки	Десп.	Заводские номер	Показано на картинке
Скорость	В переменного тока, 50-150	Если скорость HUD выше приборной панели, низкая это число (нажатием кнопки настройки функции), обычно низкая на 2 раза, затем проверьте, является ли это таким же, как автомобильный инструмент. Для скорости ниже, чем инструмент, нажмите вверх, сделайте то же самое.	107
1	И двигателя (об/мин)	В переменного тока, 50-150	Начните свой автомобиль, переключитесь на «П», нажмите масляная Подушка, посмотрите HUD и сделайте регулировку (кнопка кнопки вниз для уменьшения и увеличения)	117
2	Оповещение о соотношении об/мин	0-75	Заводская Предустановленная сигнализация 7000 об/мин. Вы можете настроить его нажатием кнопки вверх/вниз.	70
3	Сигнал о превышении скорости	30-500	Заводской предустановленный сигнал о превышении скорости составляет 94 MPH. Вы можете настроить его нажатием кнопки вверх/вниз.	94
4	Яркость	От 0 до 2 лет	0 = Авто 1 = темнее 2 = ярче 1. D 2., 2為最亮
5	Скорость блок	От 0 до 2 лет	0 = об/мин, 1 = км, 2 = MPH	2
6	Температура воды при стирке блок	От 0 до 2 лет	0 = температура воды 1 = (℃), 2 = (℉)	2
7	Мощность по напряжению	110-150	HUD автоматически включается, когда напряжение выше 13,2 В, и hud автоматически выключается, когда напряжение ниже 13,2 В	132
01234567	Демо-государства	От 0 до 2 лет	0-нормальное состояние, 1-демонстрационное состояние, 2-пусто, обратите внимание, что это только для инженерных целей, и нет необходимости регулировать это для обычных потребителей

2. Вертикально короткая нажмите кнопку ОК:

Переключите информацию о дисплее, например Температура воды, напряжение батареи, скорость

3. Звуковой сигнал ВКЛ/ВЫКЛ: кнопка настройки функции нажатия вниз в течение 5 сек, все функции сигнализации выключены, снова нажмите его 5 сек, функция сигнализации вкл.

4. Восстановление заводских настроек:

Попробуйте перезагрузить HUD, ползунок настройки найдите раздел «L» в течение 5 секунд, светодиодный свет будет включаться, повторите действие в течение 5 секунд снова, все настройки будут сброшены на заводские настройки по умолчанию, и HUD должен быть хорошим.

Параметры:

Рабочая температура:-40c-+ 80c (атмосферное давление 86-106 кПа)

Относительная влажность: 10%-95% шум <= 60 дБ (A)

Предупредительный звуковой сигнал:> = 30 дБ (A)

Рабочее напряжение: 9В ~ 16В постоянного тока (12В постоянного тока/400мА)

Измерение: 9*5,4*1,2 (см)

Вес: 40 г

Выявление и устраниение неисправностей

Проблемы	Возможные причины	Способ решения
Нет сигнализация о превышении скорости	Функция закрыт	Откройте переключатель сигнализации
Без об/мин скорость	Значение настройки слишком высокое, или функция закрыта	Сброс и открытие выключателя сигнализации
Нет дисплея после запуска	Переключатель не открывается, напряжение слишком низкое, транспортное средство не OBD2 протокол	Откройте переключатель и проверьте штекер, установите значение напряжения, измените другой автомобиль с OBD2 протокол
Без отображения скорости и скорости двигателя	Не соответствует порту OBDII или EU-OBD	Контактирующей со для автопроизводителей
Скорость неточен	Единица скорости км/ч	Переключение Единицы Скорости на MPH

1. Ничего на экране:

Убедитесь, что Кнопка питания HUD включена, убедитесь, что OBD II надежно подключен, Начните автомобиль снова!

2. включение питания, но экран показывает только напряжение аккумулятора автомобиля, и выключение после 30 сек => автомобиль может не использовать OBDII или ЕС OBD протокол, проверьте наклейку под плата двигателя или позвоните на ваш автомобиль, чтобы убедиться в этом!

3. Проекция не ясна в среде солнечного света => Убедитесь, что вы снимаете прозрачную пленку на экране HUD, положение проекции HUD на проекционной пленке, или вы яркость можно настраивать, как указано в меню

4. сбой HUD: попробуйте перезагрузить HUD, ползунок настройки найдите раздел «L» в течение 5 секунд, светодиодный свет будет включаться, повторите действие в течение 5 секунд снова, все настройки будут сброшены на заводские настройки по умолчанию, и HUD должен быть хорошим.

5. Скорость HUD выше/ниже приборной панели: см. Меню 0.

6. HUD не может быть автоматически отключен: вертикальный нажмите в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 7 раз в меню 7, по умолчанию параметр 132, вверх или вниз измените его на 135 вертикальное нажатие в течение 5 секунд для сохранения и выхода.

7. HUD не может быть автоматически включен: вертикальный нажмите в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 7 раз в меню 7, по умолчанию параметр 132, вверх или вниз изменить его на 128, вертикальный пресс в течение 5 секунд для сохранения и выхода.
